Aufstellung von KTPN: Wie man Probleme mit Genehmigungen und Betrieb vermeidet

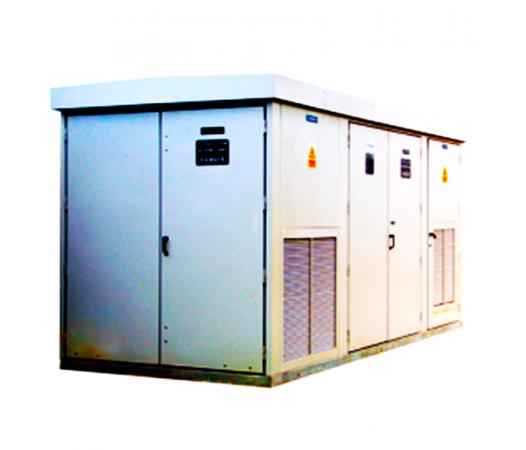

Die kompakte Transformatorstation für Außenaufstellung (KTPN) ist eine elegante technische Lösung, mit der sich die gesamte erforderliche elektrische Ausrüstung in einer Einheit unterbringen lässt, was Platz spart und die Montage vereinfacht. In der Praxis jedoch wird die KTPN-Unterstation oft zur Kopfschmerzquelle für Bauherren und Betreiber. Warum? Weil eine falsche Standortwahl zu monatelangen Genehmigungsverfahren mit den Aufsichtsbehörden, Geldstrafen der Brandschutzbehörde und Betriebsproblemen führt. Laut Statistik sehen sich etwa 40 % der Projekte zur Aufstellung von KTPN mit der Notwendigkeit von Nachbesserungen oder einer Umsetzung der Anlage konfrontiert, weil bereits bei der Standortauswahl Fehler gemacht wurden. Lassen Sie uns herausfinden, wie Sie diese Probleme vermeiden und die Station so aufstellen, dass sie jahrzehntelang ohne Konflikte mit Aufsichtsbehörden und Nachbarn funktioniert.

Normative Anforderungen: Was Sie vor Beginn der Planung wissen müssen

Die Aufstellung von KTPN wird durch eine ganze Reihe normativer Dokumente geregelt, und die Unkenntnis oder Missachtung auch nur eines davon kann zur Ablehnung des Projekts führen. Es ist wichtig zu verstehen, dass die Anforderungen sich oft überschneiden und ergänzen, sodass ein mehrstufiges System von Einschränkungen entsteht.

Die wichtigsten normativen Dokumente und Schlüsselanforderungen, die bei der Standortwahl zu berücksichtigen sind:

• PUE (Regeln für die Errichtung von Elektroanlagen). Sie legen die Mindestabstände zu Gebäuden und Bauwerken fest: mindestens 10 Meter zu Wohngebäuden, 5 Meter zu öffentlichen Gebäuden. Für KTPN 10/0,4 kV mit Transformatoren bis 1000 kVA ist eine Verkürzung auf 5 bzw. 3 Meter zulässig, wenn Brandschutzbarrieren vorhanden sind.
• SanPiN für Lärm und elektromagnetische Felder. Der Lärmpegel des in Betrieb befindlichen Transformators darf tagsüber 55 dB und nachts 45 dB an der Grenze zur Wohnbebauung nicht überschreiten. Das elektromagnetische Feld in 1 Meter Entfernung von der Wand der KTPN darf 5 kV/m in der elektrischen Feldstärke nicht überschreiten.
• Technische Bedingungen des Netzbetreibers (TU). Sie enthalten Anforderungen an die Parameter des Anschlusspunkts, die maximale Länge der Versorgungsleitung und den Typ der Schaltanlagen. Oft geben gerade die TU den konkreten Standort der KTPN basierend auf der Konfiguration der bestehenden Netze vor.
• Brandschutzanforderungen. Der Mindestabstand zu Gebäuden der Feuerwiderstandsklassen I und II beträgt 6 Meter, zu Gebäuden der Klasse III 8 Meter, der Klassen IV und V 10 Meter. Bei Installation von Brandschutzwänden können diese Abstände um 25–30 % reduziert werden.

Die reale Praxis zeigt: Der Versuch, eine KTPN in beengte Verhältnisse zu zwängen, wobei formal die Mindestabstände eingehalten werden, führt häufig zu Konflikten mit Bewohnern benachbarter Häuser und zu Gerichtsverfahren. Ein vernünftiger Ansatz ist es, wo möglich einen Abstand von 20-30 % über dem normativen Minimum einzuplanen.

Technische Aspekte der Standortwahl

Neben den formalen normativen Anforderungen gibt es eine Vielzahl technischer Faktoren, die den Bedienkomfort und die Betriebssicherheit der KTPN beeinflussen. Die Missachtung dieser Aspekte bei der Standortwahl führt zu einer Verteuerung des Projekts und zu Problemen während des Betriebs.

Kritische technische Parameter des Standorts, die den Erfolg der Platzierung bestimmen:

• Geologische Bedingungen und Tragfähigkeit des Bodens. Eine KTPN mit einem 1000-kVA-Transformator wiegt 8-10 Tonnen und benötigt ein stabiles Fundament. Auf schwachen Böden ist ein Fundament mit einer Tiefe von 1,2-1,5 Metern und einer Sand-Kies-Schicht erforderlich, was die Kosten um 1500-2000 € erhöht.
• Grundwasserspiegel. Bei hohem Grundwasserspiegel (weniger als 2 Meter von der Oberfläche) ist eine Drainage und Abdichtung des Fundaments erforderlich. In Überschwemmungsgebieten muss die KTPN 0,5-0,8 Meter über dem maximalen Wasserstand angehoben werden, was die Kabelzuführung erschwert.
• Zugänglichkeit für Wartungsarbeiten. Vor der Frontseite der KTPN sind mindestens 3 Meter Freiraum für die Arbeit mit ausziehbaren Elementen und die Evakuierung von Verletzten erforderlich. Seitliche Durchgänge müssen mindestens 1 Meter betragen. Die Zufahrt muss einen 20-Tonnen-Kran für den Austausch des Transformators tragen können.
• Länge der Speise- und Abgangsleitungen. Alle 100 Meter 10-kV-Kabel mit einem Querschnitt von 240 mm² kosten 8000-9000 €. Eine optimale Positionierung der KTPN minimiert die Länge der Kabelwege zu den Lastzentren und reduziert sowohl die Investitionskosten als auch die Stromverluste.

Ein bezeichnender Fall: Beim Bau eines Einkaufszentrums war ursprünglich geplant, die KTPN an der äußersten Grundstücksgrenze zu platzieren, «damit sie nicht stört». Infolgedessen betrug die Länge der Kabelwege zu den Einspeisepunkten 380 Meter, was zusätzliche 32.000 € erforderte. Nach einer Überarbeitung des Projekts wurde die Station in den geometrischen Schwerpunkt der Lasten verlegt, wodurch die Leitungslänge auf 140 Meter reduziert und 21.000 € eingespart wurden.

Genehmigungsverfahren: Fahrplan ohne Überraschungen

Die Genehmigung der Standortwahl für eine KTPN ist ein mehrstufiger Prozess, der je nach Region und Projektkomplexität 3 bis 9 Monate dauern kann. Der Schlüssel zum Erfolg ist die parallele Durchführung aller Verfahren und vorherige Konsultationen mit den Aufsichtsbehörden.

Die Abfolge der Maßnahmen und typische Fallstricke auf jeder Genehmigungsstufe:

• Einholung der technischen Anschlussbedingungen. Antrag bei der Netzgesellschaft auf technischen Anschluss. Die Frist zur Erteilung der TAB beträgt bis zu 30 Tagen für Leistungen bis 150 kW, bei größeren Leistungen bis zu 6 Monaten. Wichtig: Die TAB enthalten häufig strenge Anforderungen an den Standort der KTPN, die im Projekt zu berücksichtigen sind.
• Erstellung der Projektdokumentation. Enthält den Abschnitt EE (Elektroausrüstung) mit dem Lageplan der KTPN, Berechnungen von Lasten und Schutz, einpoligen Schaltplänen. Abschnitte zu Brandschutz und Umweltschutz sind verpflichtend. Die Bearbeitungszeit beträgt 1-2 Monate.
• Prüfung der Projektdokumentation. Für Bauvorhaben ist eine staatliche Prüfung obligatorisch; die Frist beträgt bis zu 45 Tage. Häufiger Grund für Ablehnungen ist die Nichteinhaltung von Abständen zu Gebäuden oder das Fehlen von Berechnungen zu Lärm und elektromagnetischen Feldern (EMF).
• Abstimmung mit Rostekhnadzor. Registrierung der Elektroanlage bei der Territorialbehörde, Einholung der Genehmigung für die Inbetriebnahme. Der Inspektor prüft die Übereinstimmung des Projekts mit den PUE-Bestimmungen und das Vorhandensein von Zertifikaten für die Ausrüstung. Frist: 30 Tage nach Einreichung der vollständigen Unterlagen.

Kritischer Punkt: Eine Änderung des Standorts der KTPN nach Erhalt des positiven Prüfbescheids erfordert die erneute Durchführung des gesamten Verfahrens, was die Projektlaufzeit um 3-4 Monate verlängert. Daher muss die Standortwahl vor Beginn der Planung endgültig sein.

Betriebsrisiken durch falsche Platzierung

Selbst wenn das Projekt erfolgreich abgestimmt und die KTPN in Betrieb genommen wurde, können Fehler bei der Standortwahl später in Form erhöhter Betriebskosten, Beschwerden der Anwohner oder Anforderungen zur Verlagerung der KTPN auftreten. Diese Probleme werden in der Planungsphase oft unterschätzt.

Typische Betriebsprobleme, die mit einer ungünstigen Platzierung der KTPN verbunden sind:

• Lärmbelästigung. Der Transformator erzeugt einen Lärm von 50-60 dB in einer Entfernung von 1 Meter, der durch Resonanz verstärkt wird, wenn die KTPN direkt an einer Gebäudewand aufgestellt wird. Beschwerden der Anwohner können zu einer Anordnung zur Installation teurer Lärmschutzwände (ab 3.000 €) oder sogar zur Verlagerung der Station führen.
• Erschwerter Zugang für die Wartung. Wird die KTPN tief im Gelände ohne ordentliche Zufahrt aufgestellt, verlieren Notfallteams wertvolle Zeit. Fällt der Transformator aus, erfordert sein Austausch einen Kran, der nicht heranfahren kann – dann müssen Zäune abgebaut oder die Außenanlagen demontiert werden.
• Überflutung während der Hochwasserperiode. Eine Unterschätzung des maximalen Wasserstands führt zu Überschwemmung der Kabeleinführungen und zum Eindringen von Feuchtigkeit in die Ausrüstung. Die Reparatur nach der Überflutung kostet 5.000-8.000 €, ohne die Verluste durch Stillstand.
• Vandalismus und unbefugter Zugriff. KTPN in unbewachten Zonen ohne Videoüberwachung werden zu Zielen von Buntmetalldiebstählen. Der Schutz des Umkreises durch verstärkte Zäune und Alarmanlagen erhöht die Kosten um 1.500–2.000 €.

Lehrreiches Beispiel: In einem Wohnkomplex wurde eine KTPN in 12 Metern Entfernung von der Fassade eines Mehrfamilienhauses aufgestellt, formal unter Einhaltung der Norm. Nach einem halben Jahr Betrieb reichten die Bewohner eine Sammelbeschwerde über Lärm und Vibrationen ein. Ein akustisches Gutachten ergab eine Überschreitung des nächtlichen Lärmpegels um 8 dB. Der Bauträger musste eine Lärmschutzwand zum Preis von 4.500 € installieren und Entschädigungen an die Bewohner zahlen.

Ein ganzheitlicher Ansatz ist der Schlüssel zu einem erfolgreichen Projekt

Die richtige Platzierung einer KTPN ist ein Gleichgewicht zwischen normativen Anforderungen, technischen Einschränkungen, wirtschaftlicher Sinnhaftigkeit und Betriebsfreundlichkeit. Fehler bei der Standortwahl sind um ein Vielfaches teurer als eine sorgfältige Durcharbeitung aller Aspekte in der Planungsphase. Vorabgespräche mit dem Netzbetreiber, Genehmigungsexperten und erfahrenen Betreibern helfen, die meisten Probleme zu vermeiden und das Projekt termingerecht ohne Nachbesserungen umzusetzen.
