Vergleich von Beton- und Metallgehäusen für Transformatorstationen

Die Wahl des Gehäusematerials einer Transformatorstation ist eine Entscheidung, die nicht nur die anfänglichen Investitionen, sondern auch die Betriebskosten über die 30-40-jährige Lebensdauer der Anlage bestimmt. Eigentümer von Energieanlagen stehen vor dem Dilemma, entweder auf jahrzehntelang bewährte Betonkonstruktionen oder auf moderne Metalllösungen zurückzugreifen, die jeweils ihre eigenen technischen und wirtschaftlichen Vorteile haben. Interessanterweise variiert das Verhältnis von Beton- zu Metallstationen in den verschiedenen Klimazonen Kasachstans um das 3- bis 4-Fache, was auf den erheblichen Einfluss der lokalen Gegebenheiten auf die optimale Wahl hinweist. Für Objekte mit begrenztem Platzangebot sind besonders komplette Transformatorstationen für Innenaufstellung KTP relevant, bei denen die Wahl des Gehäusematerials die Platzierungsmöglichkeiten und den weiteren Betrieb entscheidend beeinflusst. Wir werden die wichtigsten Unterschiede der beiden Konstruktionstypen analysieren, damit Ingenieure und Auftraggeber unter Berücksichtigung der Besonderheiten des jeweiligen Projekts eine fundierte Entscheidung treffen können.

Festigkeit, Langlebigkeit und Schutz vor äußeren Einflüssen

Die mechanische Widerstandsfähigkeit des Gehäuses einer Transformatorstation bestimmt seine Fähigkeit, Naturereignissen, Vandalismus und versehentlichen Beschädigungen während der gesamten Nutzungsdauer standzuhalten. Beton- und Metallkonstruktionen zeigen ein grundlegend unterschiedliches Verhalten unter Belastung, was bei der Planung berücksichtigt werden muss. Betrachten wir die wichtigsten Eigenschaften:

• Widerstand gegen mechanische Beschädigungen. Stahlbetonwände mit einer Dicke von 120-150 mm halten direkte Fahrzeugstöße ohne nennenswerte Schäden an der Innenausrüstung aus, während Metallpaneele mit einer Dicke von 2-3 mm in Bereichen mit starkem Verkehr oder erhöhtem Vandalismusrisiko zusätzliche Schutzbarrieren erfordern.
• Korrosionsbeständigkeit in aggressiven Umgebungen. Beton der Klasse B25-B30 mit hydrophoben Zusätzen ist praktisch nicht korrosionsanfällig und behält seine Tragfähigkeit in Industriegebieten mit hohem Sulfat- und Chloridgehalt, während Metall selbst mit Schutzbeschichtung alle 8-12 Jahre eine Erneuerung des Korrosionsschutzes benötigt.
• Brandschutz und Nichtbrennbarkeit. Stahlbetonkonstruktionen haben die Brandschutzklasse K0 und behalten ihre Integrität bei Temperaturen bis 1100°C für 2 Stunden. Metallgehäuse mit feuerbeständigen Beschichtungen halten kritische Temperaturen 30-45 Minuten aus, danach kommt es zum Verlust der Tragfähigkeit.
• Beständigkeit gegen seismische Einwirkungen. Monolithische Betonunterstationen mit Bewehrung von 12-16 mm Durchmesser werden für Seismizität bis zu 9 Punkten ausgelegt, aufgrund ihrer hohen Masse und Steifigkeit. Metallkonstruktionen benötigen spezielle Fundamente und zusätzliche Verbindungen, um eine vergleichbare Erdbebensicherheit bei geringerem Gewicht zu gewährleisten.

Die Statistik der Versicherungsfälle zeigt, dass Betonunterstationen im Durchschnitt 15-20 % länger ohne größere Reparaturen am Gehäuse halten als Metallunterstationen, jedoch lassen sich Metallkonstruktionen leichter an Änderungen der Gerätekonfiguration bei der Modernisierung des Energiesystems anpassen.

Montagegeschwindigkeit, Transport und Projektökonomie

Bauzeit und Anfangsinvestitionen sind oft entscheidende Faktoren bei der Wahl des Unterstationstyps, insbesondere für schnell wachsende Industrieanlagen und Wohnkomplexe. Metall- und Betonlösungen zeigen eine grundlegend unterschiedliche Dynamik der Projektumsetzung. Zu den wichtigsten wirtschaftlichen Parametern gehören:

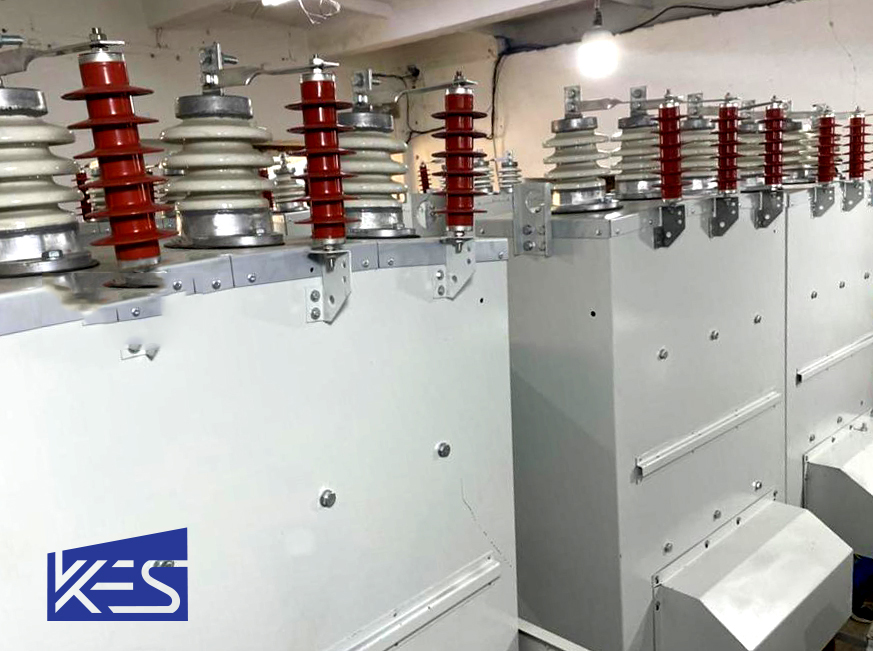

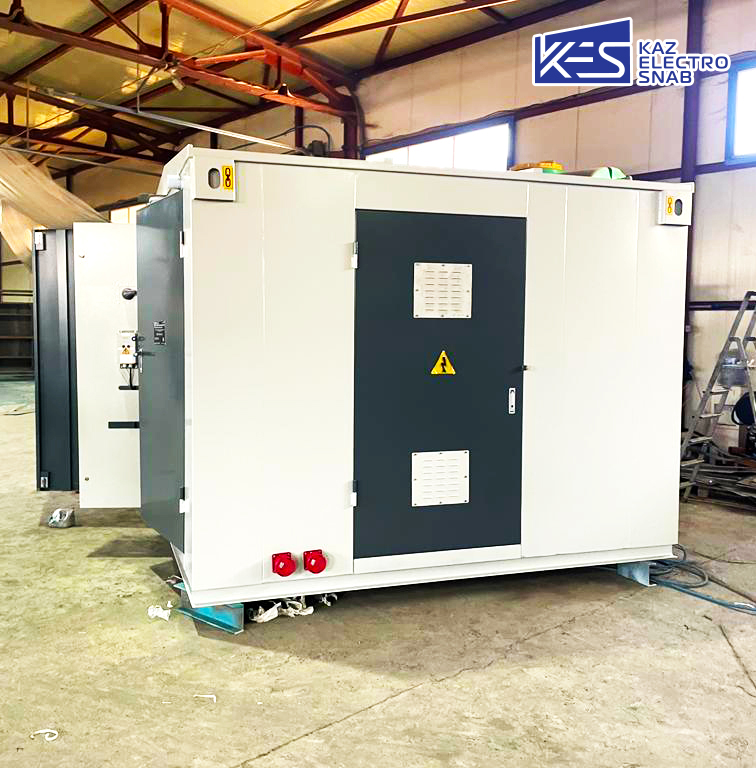

• Dauer der Bau- und Montagearbeiten. Eine fabrikfertige Metall-KTP wird in 3-5 Tagen von einem Team aus 4-5 Personen mit Autokran montiert. Eine Betonunterstation benötigt 15-25 Tage für die Errichtung des Fundaments, die Montage der Paneele und die Abdichtung der Fugen unter Einsatz von Spezialgeräten.
• Transportbeschränkungen und Logistik. Vorgefertigte Metallblöcke mit einem Gewicht von 8-12 Tonnen werden ohne Sondergenehmigung mit Standard-Lkw transportiert. Betonpaneele mit einem Gewicht von 4-6 Tonnen erfordern mehr Fahrten, und monolithische Beton-KTP mit einem Gewicht von 40-80 Tonnen benötigen schwere Maschinen und spezielle Routen.
• Langfristige Besitzkosten. Die Anfangsinvestitionen für eine Metallunterstation sind 20-30 % niedriger, jedoch reduzieren die Kosten für Korrosionsschutz, Reparatur von Paneelen und Austausch beschädigter Elemente über 25 Jahre Betrieb diese Differenz auf 5-10 % im Vergleich zur nahezu wartungsfreien Instandhaltung eines Betongehäuses.
• Möglichkeit der Demontage und Wiederverwendung. Metallkonstruktionen werden in 2-3 Tagen abgebaut und können mit minimalen Nacharbeiten an einem neuen Standort aufgestellt werden. Betonunterstationen werden nach der Demontage in der Regel entsorgt, was bei der Umwidmung des Geländes oder der Verlegung der Anlage zusätzliche Kosten verursacht.

Berechnungen zeigen, dass für temporäre Objekte mit einer Nutzungsdauer von bis zu 10 Jahren Metallstationen eine Einsparung von bis zu 40 % bieten, während für stationäre Energieanlagen mit einem Planungshorizont von 30+ Jahren Betonlösungen eine Senkung der Gesamtkosten um 12-18 % ermöglichen.

Klimaanpassung und Energieeffizienz im Betrieb

Die thermophysikalischen Eigenschaften des Gehäusematerials wirken sich direkt auf die Arbeitsbedingungen der Geräte, den Energieverbrauch der Klimatisierungssysteme und die Betriebssicherheit bei extremen Temperaturen aus. Beton und Metall schaffen ein grundlegend unterschiedliches Mikroklima innerhalb der Station. Ein Vergleich nach klimatischen Parametern:

• Wärmeträgheit und Stabilität des Temperaturregimes. Betonwände mit einer Dicke von 120 mm und einer Wärmeleitfähigkeit von 1,3 W/(m·°C) glätten tägliche Temperaturschwankungen auf 3-5°C, während Metallpaneele mit 80 mm Dämmung Temperaturschwankungen von bis zu 12-15°C durchlassen, was die Belastung der Lüftungssysteme erhöht.
• Kondensatbildung und Feuchtigkeit im Innenraum. Die Dampfdurchlässigkeit von Beton ermöglicht es den Wänden, zu „atmen“ und die Luftfeuchtigkeit natürlich auf einem Niveau von 60-70 % zu regulieren, während Metallgehäuse eine Zwangsbelüftung und Entfeuchtung erfordern, um Kondensat auf den Innenflächen bei Temperaturschwankungen zu vermeiden.
• Energieverbrauch der Klimatisierungssysteme. Stationen in Betonbauweise verbrauchen aufgrund der hohen Wärmekapazität des Materials 25-35 % weniger Strom für Heizung im Winter und Kühlung im Sommer, was über 20 Jahre Betrieb eine Einsparung ergibt, die 15-20 % der ursprünglichen Kosten der Anlage entspricht.
• Funktionsfähigkeit unter extremen Klimabedingungen. Beton-Kompaktstationen behalten ihre Funktionalität bei Temperaturen von -50°C bis +50°C ohne zusätzliche Schutzmaßnahmen, während Metallkonstruktionen in nördlichen Regionen eine verstärkte Dämmung von bis zu 150 mm und eine elektrische Beheizung erfordern, um Einfrieren und Eisbildung an den Einführungen zu verhindern.

Die Überwachung von 500 Stationen verschiedener Typen in Kasachstan ergab, dass Beton Gehäuse in einem kontinentalen Klima mit starken Temperaturschwankungen 40 % weniger Geräteausfälle durch Temperatur verursachen als Metallgehäuse ohne verstärktes Klimatisierungssystem.

Die Wahl zwischen einem Betongehäuse und einem Metallgehäuse für eine Transformatorstation ist ein Kompromiss zwischen Langlebigkeit und Mobilität, anfänglichen Investitionen und Betriebskosten, Klimabeständigkeit und Projektdurchführungsgeschwindigkeit. Für stationäre Energieanlagen, Industriebetriebe und städtische Infrastruktur mit Anforderungen an Brandschutz und minimalen Wartungsaufwand bleiben Betonlösungen die optimale Wahl. Metallstationen sind unverzichtbar für temporäre Anlagen, abgelegene Gebiete mit eingeschränkter Logistik und Projekte, bei denen die Inbetriebnahmegeschwindigkeit entscheidend ist. Moderne Hybridkonstruktionen vereinen die Vorteile beider Ansätze: ein Betonfundament für Stabilität und ein Metallaufbau für eine einfache Gerätemontage. Für eine professionelle Auswahl der optimalen Stationskonfiguration unter Berücksichtigung technischer Anforderungen, klimatischer Bedingungen und wirtschaftlicher Projektparameter wenden Sie sich an das Elektrotechnikunternehmen KazElectroSnab in Kasachstan (), dessen Spezialisten Erfahrung in der Umsetzung von über 800 Energieinfrastrukturobjekten unterschiedlicher Größe und Zweckbestimmung haben.
