Absperrschieber mit gummiertem Keil: Zuverlässigkeit, Dichtheit und Langlebigkeit

Letzte Aktualisierung 20. September 2025

Ein Absperrschieber mit gummiertem Keil ist ein hocheffizientes Absperrventil, das häufig in Wasserversorgungs-, Abwasser- und anderen technischen Prozessen eingesetzt wird. Seine Konstruktion gewährleistet eine zuverlässige Absperrung des Medienstroms bei minimalem hydraulischem Widerstand.

Inhaltsverzeichnis:

Aufbau und Funktionsprinzip

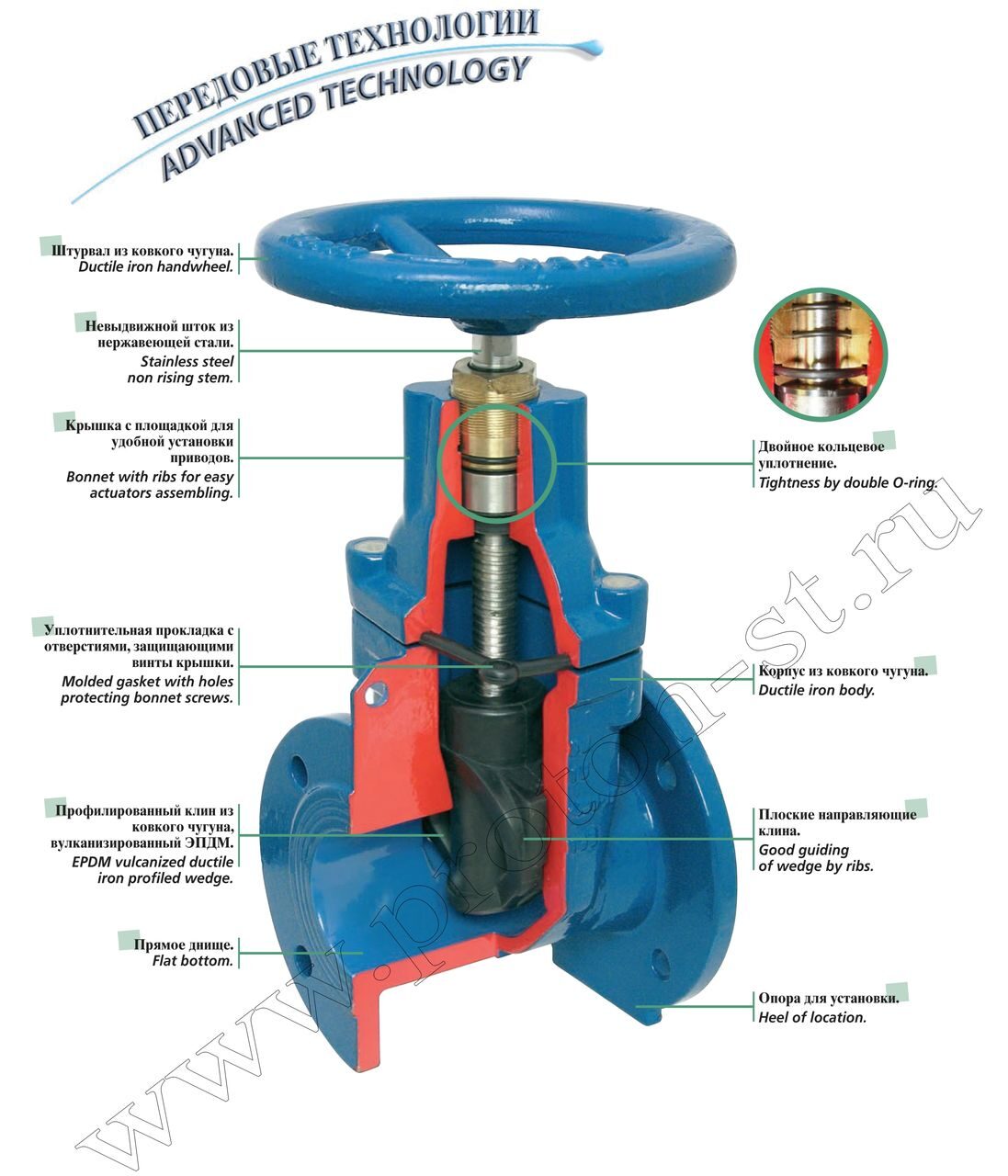

Die Konstruktion des Absperrschiebers umfasst folgende Hauptelemente:

Gehäuse: Hergestellt aus Gusseisen oder Stahl, bietet es Festigkeit und Widerstandsfähigkeit gegen äußere Einflüsse.
Deckel: Schützt die inneren Mechanismen vor Verschmutzung und Umwelteinflüssen.
Spindel: Überträgt die Drehbewegung auf den Keil und ermöglicht dessen Bewegung.
Keil mit gummiertem Überzug: Das Hauptabsperrelement, das beim Schließen fest an den Sitzflächen anliegt und so Dichtheit gewährleistet.
Handrad oder Elektroantrieb: Dient zur Betätigung des Schiebers und ermöglicht das Öffnen oder Schließen.

Beim Drehen des Handrads oder beim Aktivieren des Elektroantriebs überträgt die Spindel die Bewegung auf den Keil, der sich senkrecht zur Strömungsachse bewegt und so den Durchfluss absperrt.

Vorteile von Absperrschiebern mit gummiertem Keil

Hohe Dichtheit: Der gummierte Überzug des Keils sorgt für ein dichtes Anliegen an den Sitzflächen, was Leckagen minimiert und die Effizienz des Systems erhöht.
Langlebigkeit: Die Verwendung hochwertiger Materialien und des gummierten Keilüberzugs trägt zur Verlängerung der Lebensdauer des Schiebers bei.
Korrosionsbeständigkeit: Die Epoxid-Polymer-Beschichtung des Gehäuses schützt vor aggressiven Medien und verlängert die Betriebsdauer.
Vielseitigkeit der Anwendung: Geeignet für verschiedene Systeme, einschließlich Wasserversorgung, Abwasser und andere technische Prozesse.

Siehe auch:

Millionenbiss: Wie wählen Sie den Köder aus, damit die Fische von selbst ins Boot springen?

Technische Daten

Nenndruck: bis zu 16 bar.
Maximale Betriebstemperatur: bis 130 °C.
Gehäusematerial: Gusseisen mit Epoxid-Polymer-Beschichtung.
Steuerungstyp: manuell (Handrad) oder mit Elektroantrieb.
Dichtheit: Klasse A.
Konstruktion: nicht ausfahrbare Spindel.

Anwendungsbereiche

Schieber mit gummiertem Keil finden breite Anwendung in verschiedenen Bereichen:

Wasserversorgung und Abwasserentsorgung: Zum Absperren von Wasserströmen in Rohrleitungssystemen.
Industriebetriebe: In technologischen Prozessen, wo zuverlässige Absperrarmaturen erforderlich sind.
Abwassersysteme: Zur Kontrolle und Steuerung von Abwasserströmen.
Energietechnik: In Systemen der Wärme- und Wasserversorgung auf Energieanlagen.

Betriebsempfehlungen

Montage: Den Schieber gemäß den technischen Anforderungen und Herstellervorgaben installieren.
Wartung: Regelmäßig den Zustand der Dichtelemente prüfen und bei Bedarf austauschen.
Lagerung: Die vom Hersteller empfohlenen Lagerbedingungen einhalten, um Schäden und Korrosion zu vermeiden.

Wenn Sie eine zuverlässige und langlebige Absperrarmatur suchen, ist der Schieber mit gummiertem Keil eine ausgezeichnete Wahl. Seine konstruktiven Merkmale und technischen Daten gewährleisten einen effizienten und sicheren Betrieb Ihres Systems.
