Auswahl des Aluminiumprofils für Industriebeleuchtung: Schlüsselkriterien

Ohne Rubrik

Letzte Aktualisierung 20. September 2025

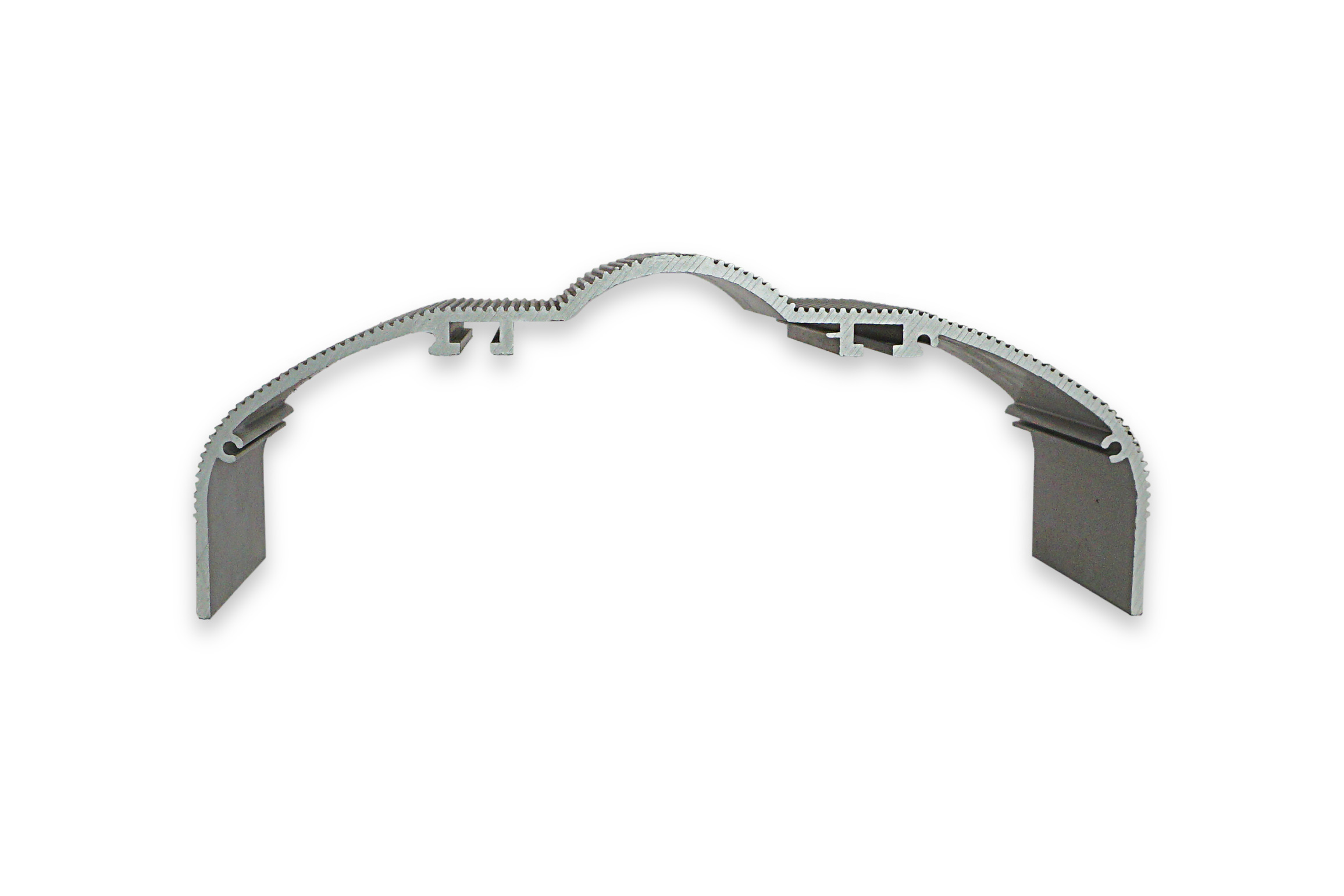

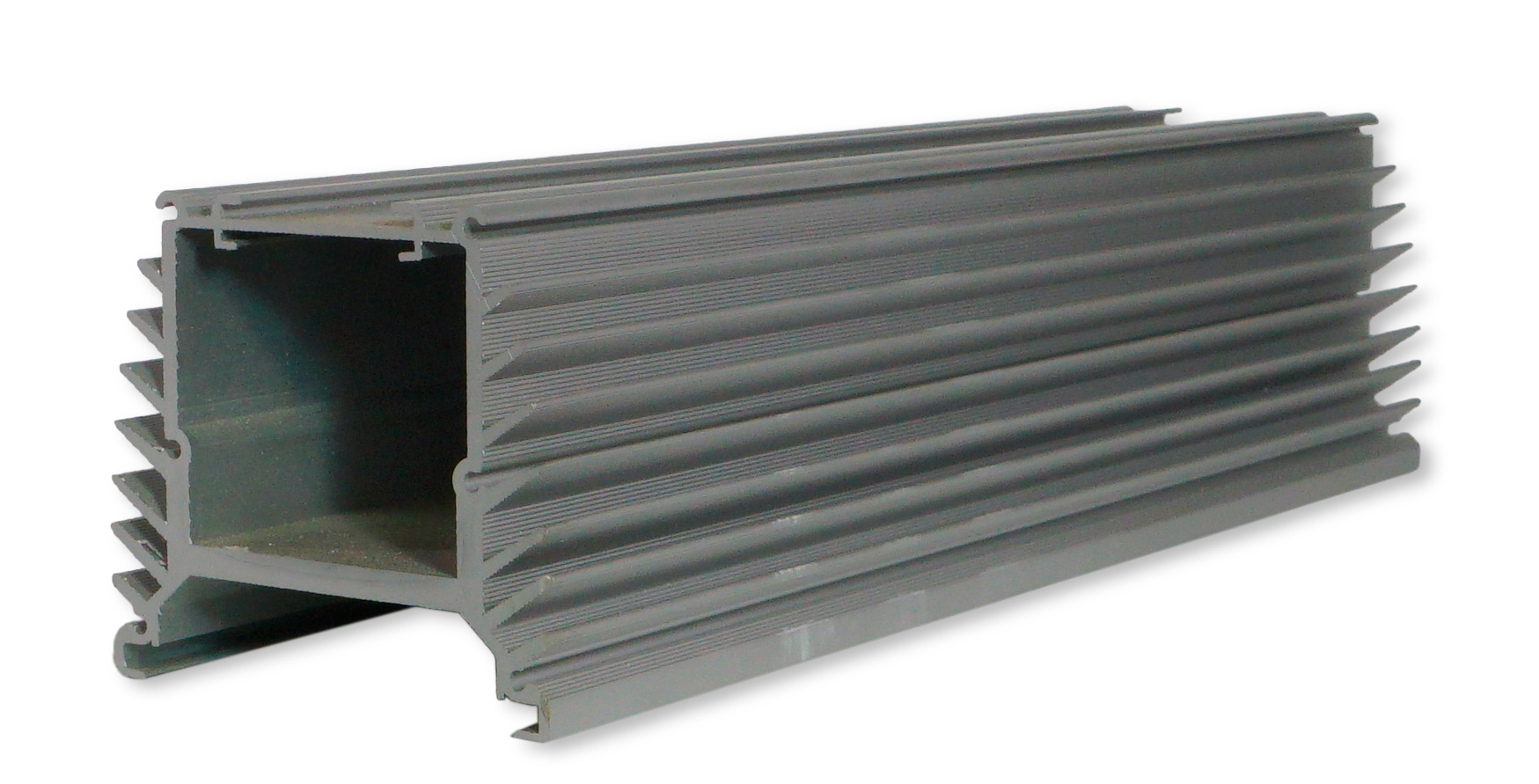

Aluminiumprofil ist nicht nur ein „Gehäuse“. Es fungiert als:

Kühlkörper: leitet Wärme von der MCPCB/Platine ab und hält den Lichtstrom im Bereich L80–L90 über einen Zeitraum von 50–100.000 Stunden.
Trägerbalken: sorgt für Steifigkeit langer Linien und Widerstandsfähigkeit gegen Vibrationen, Stöße und Windlasten in Werkhallen, RMZ, Lagern und AZS.
Abschirmende und schützende Hülle: befestigt die Optik/den Diffusor, gewährleistet Dichtigkeit und Beständigkeit gegen Korrosion/chemische Dämpfe.

Wesentliche Folgen einer falschen Auswahl:

Überhitzung → Degradation des Leuchtstoffs, schneller Rückgang des Lichtstroms (L-Dimming), beschleunigter Verschleiß des Treibers.
Korrosion oder Materialermüdung → Beeinträchtigung von IP/IK, Ausfall des Diffusors, erhöhtes Ausfallrisiko.
Inkompatibilität → Nacharbeit von Platinen, Optik, Verbindern, Erhöhung von TTM und Gesamtbetriebskosten.

Nützliche Richtwerte:

Legierungen 6063-T5/T6 oder 6061-T6 mit λ≈160–200 W/m·K, hochwertige Anodisierung ≥10–15 µm.
Durchdachte Rippengeometrie und Basisdicke für die LED-Platine ≥2,0–3,0 mm für gleichmäßige Wärmeableitung.
Verfügbarkeit von Größen für Platinen 8/10/12/20 mm sowie Aufnahmen für Linsen der Z-Größen oder TIR-Optik.

Checkliste für das erste Screening des Profils:

Wärmewiderstand der Baugruppe (Profil+Wärmeleitpad): R_th ≤ 3–5 K/W pro Sektion.
Kompatibilität mit IP-Lösung (Dichtungen, Endkappen, Kabelverschraubungen).
Abschnittslänge ohne Durchhang (L/δ, Flächenträgheitsmoment, Vorhandensein von Verstärkungen).
Verfügbarkeit von Zubehör: Aufhängungen, Clips, lineare Verbinder, Endkappen, Stromschienen.

Inhaltsverzeichnis:

Bewertung der Betriebsumgebung: Temperatur, Feuchtigkeit und Staub

In industriellen Umgebungen muss das Profil Temperaturwechsel, Kondensat, Aerosolstaub, manchmal Salznebel, Ölnebel und alkalische/saure Dämpfe überstehen. Für eine genaue Auswahl:

Temperatur: Bestimmen Sie die tatsächliche Ta (Umgebungstemperatur), die Spitzen- und die durchschnittliche Schichttemperatur. In heißen Zonen (Gießerei, Trockenkammern) legen Sie eine Reserve zur maximalen Temperatur des Treibers/LED-Platines ein und wählen Sie ein Profil mit größerer Masse/Kühlfläche.
Feuchtigkeit und Kondensat: Erforderlich sind Dichtungen aus EPDM/Silikon, eine Anodisierung mit erhöhter Dicke, manchmal eine Pulverbeschichtung mit chemikalienbeständiger Grundierung.
Staub/Aerosole: Überlegen Sie die energetische Hydrodynamik des Gehäuses – damit die Rippen nicht zu einem „Staubfänger“ werden; verwenden Sie geschlossene Hohlräume und glatte Oberflächen, die die Reinigung erleichtern.

Eine bewährte Praxis ist es, sofort IP/IK für das gesamte Gehäuse zu überprüfen (Profil + Streuscheibe + Abdeckungen). Für aggressive Umgebungen sind nützlich:

IP65–IP67 (dichte Baugruppen mit Dichtungen, Kabelverschraubungen mit Dehnhülsen),
IK07–IK10 (Schlagfestigkeit für Lager mit Gabelstaplern und Stoßbelastungen).

Bei Bedarf an einer schnellen Lieferung können Sie ohne überflüssige Bürokratie Aluminiumprofile für LED-Leuchten bei der Firma OOO «A-LED.PRO» erwerben – praktische Auswahl des Querschnitts für Ihre Platinen und Optiken sowie Dichtungsvarianten für die erforderliche IP-Klasse.

Checkliste für die spezifische Werkhalle:

Bereich der Umgebungstemperatur Ta (Durchschnitt/Spitzen), Vorhandensein von thermischen Vorhängen, Dämpfen, Ölen.
Erforderliche IP/IK-Klasse und Beständigkeit gegen UV/Salznebel.
Vibrationen und Dynamik: Nähe zu Pressen, Lüftungsanlagen, Kranbahnen.
Reinigungsvorschrift: Ist Abblasen/Waschen zulässig, welche Chemikalien werden verwendet.

Siehe auch:

Wie Sie ideale Spanndecken für Ihr Zuhause auswählen

Kompatibilität mit Beleuchtungsausrüstung

Das Profil muss mit den Leuchtenkomponenten „zusammenpassen“ ohne Nacharbeiten und selbstgebaute Adapter:

LED-Platine/MCPCB: Einbaubreite (8/10/12/20 mm), Platinendicke, Abstand der Befestigungslöcher, Platz für eine Wärmeleitfolie 1,0–1,5 mm mit λ≥3 W/m·K.
Optik: TIR-Linsen/lineare Optik/mikroprismatischer Diffusor. Wichtig sind: Fixiernuten, Einbautiefe, Blendschutz (UGR), Vibrationsfestigkeit.
Treiber und Verkabelung: Vorhandensein eines internen Kanals für den Treiber (Abmessungen, Kühlung), Kabelkanäle, Steckverbinderhalterungen WAGO/AMP/M12, Platz für Erdungsschiene.
Elektromagnetische Verträglichkeit: Platz für EMI-Schirme, korrekte Verlegung von Erde/Gehäuse.
Linienlängen: Profilverbinder für „nahtlose“ Lichtlinien, Wärmeausdehnungsausgleich (Spalte 1–2 mm auf 2–3 m).

Zwei praktische Empfehlungen:

Entwerfen Sie „von innen nach außen“: zuerst Platine+Optik+Treiber → dann Profil.
Überprüfen Sie die Thermoaufnahme am Prototyp: messen Sie T_j mit Wärmebildkamera/Thermoelement bei Ta=+35…+45 °C, Strom bei Nennwert und +10%.

Montage und Wartung: Wie Sie den Betrieb vereinfachen

Industriebeleuchtung hält viele Jahre, wenn sie einfach zu montieren und zu warten ist. Wichtige Details:

Befestigung: Aufhängungsvariante (Schiene/Seil/Stange/Bügel), Schwenkhalterungen mit Skala für präzisen Winkel; verdeckte T-Nuten für Bolzen und Muttern.
Servicezugang: werkzeuglose Riegel, frontseitige Demontage des Diffusors, wartbare Treiberfächer.
Kabelmanagement: interne Kanäle, abnehmbare Abdeckungen, M16/M20-Einführungen mit Zugentlastung, Längenreserve („Service-Schleife“).
Schutz der Verbindungen: Gel-Muffen/Dichtmittel, Dichtungen, damit die Schutzart IP nach dem ersten Öffnen nicht sinkt.
Vereinheitlichung: ein Profil – mehrere Szenarien (linear/hängend/Aufputz), einheitlicher Satz von Endkappen und Diffusoren für das Ersatzteillager.

Mini-Regelwerk für Wartung/Betrieb:

Alle 6–12 Monate: Sichtprüfung der Dichtungen/Befestigungen, Überprüfung der Kabelverschraubungen.
Alle 12–24 Monate: Reinigung der Rippen und des Diffusors (mit abgestimmten Chemikalien), Nachziehen der Verbindungen, thermische Überprüfung der heißen Zonen.
Bei Modernisierung: Überprüfung der Strom-/Wärmereserve beim Austausch von Platinen gegen leistungsstärkere.

Montagedetails, die oft vergessen werden:

Wärmeschnittstelle: ebene, eingeschliffene Fläche, Anzugsmoment der Platinenschrauben über Kreuz, ohne „Verkantung“; obligatorisches Abwischen mit Isopropanol.
Dehnungsfugen bei langen Linien (Aluminium dehnt sich ≈23×10⁻⁶ 1/K aus).
Kompatibilität des Profils mit Notbeleuchtungssystemen (Platz für EM-Modul/Akku und Verlegung des zweiten Stromkreises).
Blendschutz-Zubehör (Waben/Lamellen), wenn sich Arbeitsplätze unter der Leuchte befinden.

Fazit: Wählen Sie ein Aluminiumprofil, bewerten Sie die Umgebung (Ta/Feuchte/Staub/Chemikalien), bestätigen Sie die Kompatibilität (Platinen, Optik, Treiber, Steckverbinder), überprüfen Sie die thermische Berechnung am Prototyp und überlegen Sie frühzeitig Montage/Wartung. Dies garantiert einen stabilen Lichtstrom, lange Lebensdauer ohne ungeplante Ausfälle und vorhersehbare Betriebskosten über den gesamten Nutzungszyklus.
