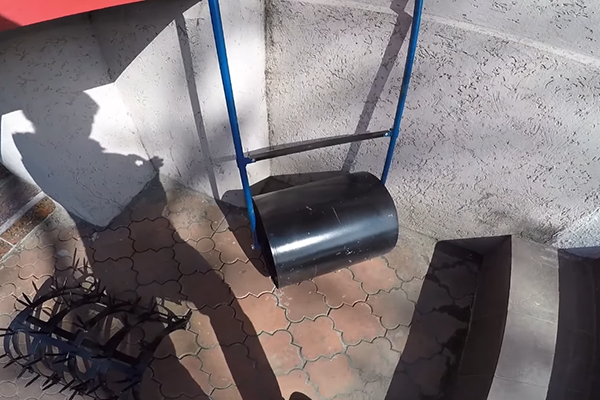

Selbstgebaute Handwalze zur Bodenverdichtung

Bodenverdichtung

Bei der Vorbereitung des Fundaments und der Hinterfüllung der Baugruben muss der Boden verdichtet werden. Ohne Verdichtung setzt sich der Boden in den Baugruben mit der Zeit von selbst ab, und unter der Blindfläche entsteht ein Hohlraum, oder die Blindfläche setzt sich ebenfalls. Unter den Fundamenten ist eine Bodenverdichtung erforderlich, um eine hohe Tragfähigkeit des Bodens zu gewährleisten und eine Setzung zu vermeiden.

Bewertungskriterium für die Verdichtungsqualität ist der Verdichtungsgrad des Bodens oder direkt die Dichte des Bodens. Die Beweglichkeit der Bodenpartikel hängt von der Feuchtigkeit ab, daher hängen Qualität und Geschwindigkeit der Verdichtung von der Bodenfeuchtigkeit ab. Die optimalen Feuchtigkeitsgehalte für jeden Boden sind in der Tabelle angegeben:

Boden	Optimale Feuchtigkeit, %
Sand	8-14
Sandboden	9-15
Lehmboden	12-18
Ton	16-26

Wenn der Boden zu trocken ist, muss er zur schnelleren Verdichtung befeuchtet werden: Die Feuchtigkeit ermöglicht es den Partikeln, ihre Position im Boden leichter zu verändern. Wenn dies nicht möglich ist, muss die Schichtdicke bei der schichtweisen Verdichtung verringert werden, um die gleiche Qualität zu erreichen. Zu feuchter Boden muss getrocknet werden: Ein großer Teil der Poren ist mit Wasser statt mit Luft gefüllt, was die Verdichtung behindert.

Bei der Vorbereitung eines Sandpolsters unter dem Fundament oder der Hinterfüllung der Baugruben muss der Boden in kleinen Schichten eingefüllt, schichtweise verdichtet und die nächste Schicht aufgefüllt werden. Die Dicke einer Schicht hängt vom Boden und der Verdichtungsmethode ab. Bei Verwendung schwerer Walzen kann die Schicht 50–70 cm betragen, bei Eigenbau mit Handstampfer oder Rüttelplatte sollte die Schicht jedoch nicht mehr als 10–15 cm betragen.

Methoden der Bodenverdichtung

Es gibt drei Hauptmethoden der Bodenverdichtung: Walzen, Rütteln und Stampfen. Manche Geräte – Rüttelwalzen – kombinieren Walzen und Rütteln.

Walzen des Bodens mit einer Handwalze.

Bei der Walzmethode fährt eine schwere Walze mehrfach über die Bodenoberfläche, und durch den Druck wird der Boden verdichtet. Die Dicke der verdichteten Schicht hängt vom Gewicht der Walze ab; bei einer Handwalze beträgt sie maximal 10-15 cm für Sand und 8-10 cm für Lehm. Eine gewöhnliche Walze hat eine glatte Oberfläche und kann für alle Bodenarten verwendet werden. Eine Schaffußwalze hat auf der Oberfläche Verdichtungsnocken, die verschiedene Formen haben können. Solche Walzen werden zur Verdichtung von Lehmböden eingesetzt. Um den Boden ausreichend gut zu verdichten, muss man 8 bis 16 Mal mit der Walze darüberfahren.

Schaffußwalze.

Die Rüttelmethode ist eine gute Methode für Sandböden und basiert auf der Erzeugung von Vibrationen, die von einem Sandkorn zum anderen übertragen werden und sie so in Bewegung versetzen. Wenn man ein volles Glas Zucker füllt und es dann schüttelt, entsteht Platz, weil sich die Zuckerpartikel setzen und dichter im Raum anordnen. Genauso verdichtet sich Sand unter Vibration. In Lehm wird Vibration schlecht übertragen, daher ist die Verdichtung durch Rütteln schwierig. Zur Verdichtung mit dieser Methode werden Rüttelplatten, Rüttelstampfer verwendet, und Rüttelwalzen kombinieren die Walz- und Stampfverfahren, wodurch die Verdichtung beschleunigt wird. Eine Rüttelplatte bewegt sich während des Betriebs selbstständig vorwärts; zur Bodenverdichtung muss man 6-8 Mal darüberfahren.

Bodenverdichtung mit einer Rüttelplatte.

Die Stampfmethode besteht darin, eine Stampfplatte auf die Bodenoberfläche fallen zu lassen. Ihr Gewicht kann mehrere Tonnen und ihre Abmessungen mehrere Meter erreichen. Für den Eigenbau ist dies die technologisch einfachste und zugänglichste Methode: Man kann einen Handstampfer verwenden, auch einen selbstgebauten – aus einem Baumstamm oder Brettern.

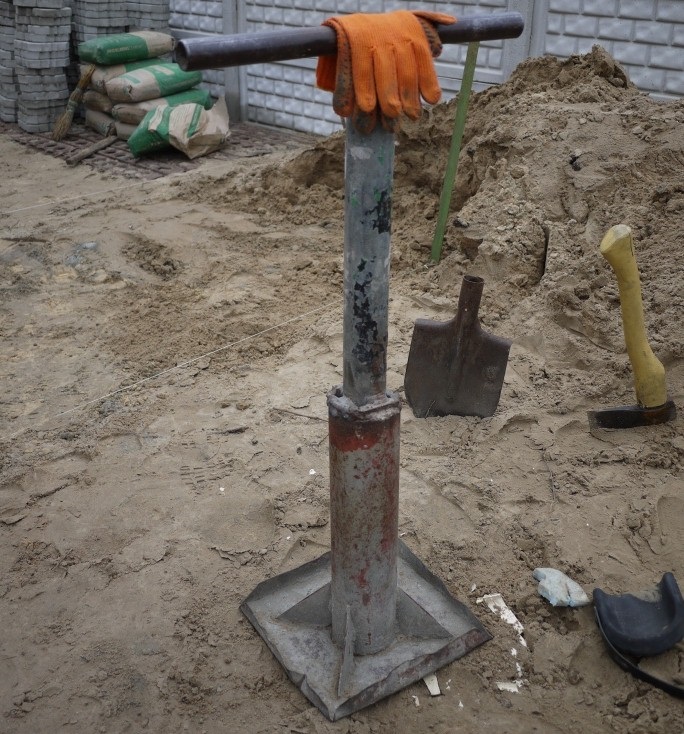

Handstampfer.

Der Verdichtungsgrad des Bodens ist ein dimensionsloser Kennwert, der als Verhältnis der Dichte des Bodens zu seiner maximalen Dichte berechnet wird und angibt, wie gut der Boden verdichtet ist.

Dichtemessgeräte sind spezielle Bauinstrumente, mit denen man direkt auf der Baustelle die Dichte des Bodens messen und seine Tragfähigkeit beurteilen kann.

In diesem Artikel geht es um die Hinterfüllung des Fundaments und die wichtigsten Fragen: Welcher Boden kann für die Hinterfüllung verwendet werden – Lehm oder Sand?

Die Tragfähigkeit des Bodens ist seine grundlegende Eigenschaft, die beim Hausbau bekannt sein muss. Sie gibt an, welche Last eine Flächeneinheit des Bodens tragen kann. Die Tragfähigkeit bestimmt, wie groß die Auflagefläche des Fundamentes sein muss: Je schlechter die Fähigkeit des Bodens, Lasten zu tragen, desto größer muss die Fundamentfläche sein.

Rasenwalze für Ihren Rasen.

Eine Walze ist notwendig, um die Grasnarbe zu verdichten und einen prächtigen Look des zukünftigen Rasens zu erzielen.

Ein gepflegter und ordentlicher Rasen ist eine hervorragende Ergänzung für jedes Grundstück, unabhängig vom Landschaftsdesign. Das Problem ist, dass die Anlage eines wirklich hochwertigen Rasens zusätzlichen Aufwand und Kosten erfordert. Allein die Rasenwalze für die Vorbereitungsarbeiten, deren Preis, gelinde gesagt, zu wünschen übrig lässt. Wir erklären, wie man eine Bodenverdichtungs-Walze selbst herstellen kann und wozu ein solches Werkzeug benötigt wird.

Was ist eine Walze und wozu wird sie benötigt?

Die Gartenwalze als Werkzeug zum Verdichten des Rasens wurde bereits vor mehreren Jahrhunderten von englischen Gärtnern erfunden. Heutzutage ist die Beliebtheit dieser Erfindung nur noch gestiegen, was angesichts der Funktionalität und Vielseitigkeit des Werkzeugs nicht überrascht.

Tatsächlich ermöglicht die Walze die Lösung einer ganzen Reihe von Aufgaben zur Erreichung der gesetzten Ziele. Dazu gehören:

• das Einebnen des Bodens für problemloses Arbeiten mit dem Rasenmäher;
• die Gewährleistung der Sicherheit bei Kinderspielen auf der Rasenfläche;
• ein maximal ästhetisches Erscheinungsbild der Rasenfläche.

In Anbetracht all dessen lässt sich schlussfolgern, dass die Hauptfunktion der Walze die Schaffung einer perfekt ebenen Fläche zum Aussäen von Gras ist. Darüber hinaus ist zu bedenken, dass dieses Werkzeug nicht nur zum Einebnen des Bodens für einen herkömmlichen Saatrasen geeignet ist, sondern auch zum Verdichten des Bodens für Rollrasen, um einen makellos ebenen und sanften grünen Teppich zu erhalten.

Zusätzlich kann die Walze nicht nur zum Verdichten des Bodens, sondern auch für andere Aufgaben eingesetzt werden. Erstens ist das Werkzeug im Winter zum Entfernen einer Eisschicht vom Rasen erforderlich. Zweitens können mit der Walze einzelne Rasenstellen nach ihrer Restauration verdichtet werden. Drittens eignet sich die Walze zur Erleichterung von Arbeiten zur Anlage von Gartenwegen.

Walzen unterscheiden sich je nach Befüllung. Die Werkzeuge können wassergefüllt oder sandgefüllt sein. Der Durchschnittspreis einer Walze im Geschäft beträgt 50-150 €. Daher ist es sinnvoll, das Werkzeug selbst herzustellen.

Handwalze: Wie man sie herstellt, Varianten

Sie können eine Walze kaufen oder sie selbst herstellen!

Zur Herstellung des Werkzeugs kann ein zylindrischer Behälter mit glatter Oberfläche verwendet werden. Je nach Anforderungen an das Werkzeug kann der Behälter mit Wasser oder Sand gefüllt werden.

Zur Herstellung einer solchen Walze werden ein Elektroschweißgerät und eine Winkelschleifer benötigt. Darüber hinaus wird zusätzlich ein Behälter benötigt (ein alter Gasflasche oder ein meterlanges Rohr eignet sich), ein Winkelstück, ein Paar Lager, Sand, Trennscheiben, mehrere Metallstücke, Elektroden, eine Welle für die Lager.

Eine Walze aus einem Rohr herzustellen ist sehr einfach. Das Werkzeug eignet sich zum Einebnen von Boden für einen Rasen. Um die Walze herzustellen, muss man ein Metallstück an einen Teil des Rohrs anschweißen und den Überstand abschneiden, wobei das Metall den Rohrumfang nicht überschreiten darf. Nach diesen Schritten muss man Sand in das Rohr füllen und ihn gründlich verdichten. Auf der anderen Seite wird ebenfalls ein vorbereitetes Metallstück angeschweißt, beschnitten und geschliffen.

Nach Möglichkeit sollte auf einer Seite ein Schraubverschluss angebracht werden, um die Sandmenge im Rohr regulieren zu können. Die Welle wird in die Lager eingeschlagen und angeschweißt. Der nächste Schritt ist die Berechnung des Mittelpunkts des Rohrkreises und das Anschweißen der zuvor am Lager befestigten Welle. Selbstverständlich kann man auf Lager verzichten und einfach Löcher im Winkel für die Welle anbringen. Allerdings wird die Bedienung der Walze dann schwieriger.

Der nächste Schritt ist das Anschweißen des Rohrs in der Mitte des Rahmens mit dem Griff. Das war es schon. Die Walze ist vollständig einsatzbereit.

Walze aus einer alten Gasflasche

Der Vorteil einer solchen Walze liegt in ihrem geringen Gewicht. Das Werkzeug eignet sich zum Verdichten des Bodens für einen Rasen, daher kann man versuchen, genau diese zu bauen. Zuerst muss man das restliche Gas aus der Flasche ablassen, dann das Ventil herausdrehen und Wasser einfüllen, anschließend wieder ablaufen lassen und den Vorgang mehrmals wiederholen. Die Flasche sollte einige Tage im Freien gelassen werden, um vollständig zu lüften. Danach füllt man sie mit Wasser bis zu einer Höhe von einem Meter und schneidet den verbleibenden oberen Teil ab. Die Schweißnaht an der Flasche muss sorgfältig geschliffen werden, damit keine Spuren auf der Bodenoberfläche zurückbleiben.

Alternativ kann man auch einen gewöhnlichen Baumstamm als Walze in Betracht ziehen. Am besten verwendet man einen Stamm mit großem Durchmesser und einer Länge von maximal 1 Meter.

Wie man eine Walze zum Verdichten der Rasenfläche richtig einsetzt

Um das gewünschte Ergebnis bei der Verwendung einer Gartenwalze zu erzielen, müssen bestimmte Regeln beachtet werden. Andernfalls kann das Werkzeug der Rasenfläche ernsthaften Schaden zufügen. Da die Walze in erster Linie zum Verdichten einer eingeebneten Oberfläche dient, wird davon abgeraten, sie zum Entfernen von Unebenheiten zu verwenden. Das Werkzeug könnte beschädigt werden. Daher sollten Unebenheiten zunächst geglättet werden, bevor mit dem Verdichten des Bodens begonnen wird.

Mit der Walze können zuvor unsichtbare Mängel auf dem Grundstück entdeckt werden, die mit einem Rechen, einer Heugabel oder anderen Gartengeräten behoben werden können. Anschließend wird das Ergebnis mit der selbst gefertigten Walze »geglättet«.

Eine Walze für den Rasen im Garten selbst bauen

Damit der Rasen auf dem Gartengrundstück stets mit einem gepflegten Erscheinungsbild, einer satten Farbe und saftigem Gras erfreut, muss man viel Arbeit, Zeit und Mühe investieren sowie die notwendigen Werkzeuge und Geräte anschaffen. Viele Gartengeräte lassen sich jedoch leicht selbst herstellen, indem man auf dem Dachboden oder im Schuppen nach den benötigten Materialien sucht (geben Sie zu, an solchen „versteckten“ Orten kann man alles Mögliche finden). Wenn der Besitzer zudem handwerklich begabt ist, warum sollte er dann unnötig Geld für Dinge ausgeben, die man mit ein wenig Fantasie und Geschick selbst anfertigen kann? Lassen Sie uns ausführlicher darüber sprechen, wie man eine Rasenwalze selbst baut.

Funktionszweck

Gleich vorweg: Bei der Anlage eines qualitativ hochwertigen Rasens kommt man ohne eine Walze nicht aus.

Die berühmten englischen Rasenschöpfer (schließlich waren sie es, die die Idee hatten, Landgüter mit smaragdgrünen Grassdecken zu schmücken) entwickelten bereits vor 200 Jahren ein der Walze ähnliches Gerät. Mit ihrer Erfindung verdichteten sie den Boden sorgfältig und prüften dann, wie eben die Fläche geworden war. Wenn sie kleinste Unebenheiten oder Vertiefungen entdeckten, wurden diese mit anderen Gartengeräten behoben und anschließend erneut gewalzt. Erst wenn die Oberfläche perfekt eben war, begannen sie mit der Aussaat der Grasfläche.

Zum ersten Mal benötigen Sie die Walze bereits bei der Vorbereitung der Rasenfläche. Zunächst wählen Sie ein Grundstück aus, befreien es von Unkraut und Müll und ebnen es dann sorgfältig mit Heugabeln, Schaufeln und Rechen. Erst danach muss die Fläche mit der Walze gut verdichtet werden.

Das zweite Mal benötigen Sie dieses Gerät, wenn Sie die Rasensamen ausgesät und mit einer etwa einen Zentimeter dicken Schicht aus Mulch oder Kompost bedeckt haben. Sie müssen dann mit der Walze über die gesamte Rasenfläche gehen und so die ausgesäten Samen in den Boden drücken. Erstens schützt dies das Saatgut vor Verwehung durch den Wind, Abschwemmung durch Wasser und vor dem Fressen durch Vögel. Zweitens wird durch diese Maßnahme der Kontakt der Samen mit dem Boden verbessert. Der verdichtete Boden speichert Feuchtigkeit gut und erwärmt sich, wodurch die Samen gleichmäßiger und schneller keimen.

Dieses Gerät wird auch benötigt, wenn Sie sich entscheiden, auf Ihrem Gartengrundstück einen Rollrasen zu verlegen. Nachdem die Rollen mit Rasengras ausgelegt sind, müssen diese gründlich mit der Walze verdichtet werden, um die Abdeckung so fest wie möglich an den Boden zu drücken.

Die Verwendung von Walzen bei der Rasenanlage gewährleistet eine lange und qualitativ hochwertige Arbeit des Rasenmähers. Auf einer perfekt geebneten Oberfläche werden die Messer des Rasenmähers nicht an Unebenheiten und Erhebungen hängen bleiben und nicht durch den Kontakt mit unebenen Stellen beschädigt.

Ein perfekt geebneter und mit der Walze verdichteter Rasen ist sowohl für Kleinkinder als auch für Erwachsene sicher zu begehen. Das Fehlen von Vertiefungen oder Unebenheiten gewährleistet Bewegungsfreiheit, ohne Gefahr, sich den Knöchel zu verknacken oder zu stolpern.

Es wird empfohlen, nach jedem Mähen des Rasens mit einer Walze über die Fläche zu gehen. Dies hilft, die Weichheit und Seidigkeit der Rasenfläche zu bewahren.

Es kann vorkommen, dass ein Teil der Rasenfläche repariert werden muss. Nach solchen Arbeiten wird der reparierte Bereich unbedingt mit einer Walze behandelt, um ihn zu verdichten.

Die Walze kann auch für andere Zwecke nützlich sein. Zum Beispiel kann man damit die Eiskruste zerstören, die im Winter die Rasenfläche bedeckt und den normalen Sauerstoffaustausch behindert.

Außerdem ist dieses Gerät unverzichtbar, wenn Sie auf Ihrem Gartengrundstück Kies- oder Sandwege anlegen möchten.

Konstruktion

Eine Rasenwalze – selbst gebaut oder fabrikgefertigt – besteht im Wesentlichen aus derselben Konstruktion. Zunächst einmal handelt es sich um einen großen Zylinder, meist aus Metall. Dieser Zylinder wird auf eine Achse aufgesetzt, die mit einem langen Griff verbunden ist. Die Breite des zylindrischen Behälters variiert zwischen 0,5 und 1 Meter. Um eine gute Verdichtung zu erreichen, sollte das Gewicht des zylindrischen Behälters zwischen 50 und 100 kg betragen. Dazu wird der Zylinder durch Füllen mit Wasser, Sand oder Kies beschwert.

Wichtig zu wissen: Je schwerer die Walze, desto effektiver das Ergebnis, aber schwerere Geräte sind schwieriger zu handhaben.

Die meisten Walzen haben eine glatte Oberfläche, da ihr Hauptzweck die Verdichtung von lockerem Boden ist. Manchmal gibt es aber auch Ring- oder Riffelwalzen, die zum leichten Auflockern des Bodens vor der Aussaat dienen.

Es gibt mechanische und handgeführte Walzen. Erstere sind für die Bearbeitung großer Rasenflächen gedacht – wir gehen nicht näher darauf ein, da sie auf professionellen Sportplätzen für Fußball oder Golf eingesetzt werden. Die zweite Variante eignet sich gut für Rasen mittlerer Größe.

Der Kauf einer Gartenwalze im Geschäft lohnt sich für den Besitzer eines kleinen Gartengrundstücks nicht sehr. Der Preis des Geräts liegt zwischen 40 und 100 €. Meistens werden sie von denen gekauft, die sich professionell mit der Rasenanlage befassen (in Fällen, in denen die Eigentümer von Gartengrundstücken die Rasenfläche nicht selbst anlegen, sondern Fachleute beauftragen).

Wenn Sie jedoch planen, die Zierrasenfläche selbst anzulegen, ist es die beste Option, eine Rasenwalze selbst zu bauen, zumal dafür keine besonderen Kenntnisse oder Erfahrungen erforderlich sind.

Die Walze ist zwar ein sehr wichtiges Gerät, wird aber nicht allzu häufig eingesetzt. Daher ist es akzeptabel, ein solches Gerät auszuleihen. Die Miete einer Walze für einen Tag kostet etwa 10 €.

Sie können die Walze auch gemeinsam mit der gesamten Garten- und Datscha-Gesellschaft kaufen und abwechselnd nutzen. Achten Sie beim Kauf unbedingt auf folgende Parameter:

• Gewicht des Geräts selbst;
• Länge des Griffs;
• Durchmesser und Breite des zylindrischen Teils;
• Gewicht der Walze mit Füllmaterial;
• Dicke des Metalls, aus dem der zylindrische Behälter gefertigt ist.

Herstellung einer Walze

Da wir die Hauptfunktionen der Walze betrachtet haben, haben die Klügsten und Geschicktesten vielleicht bereits eine Idee, woraus man sie herstellen kann. Wenn Sie noch keine Gedanken dazu haben, können Sie auf die bewährten Varianten zurückgreifen, die unten vorgestellt werden.

Aus Holz

Die einfachste Variante einer Walze kann aus einem dicken Holzstück hergestellt werden.

Nehmen Sie hierfür einen Baumstamm mit folgenden Parametern: Durchmesser – 0,5 Meter, Länge – 1 Meter. Entfernen Sie die Rinde, damit die Oberfläche der Walze glatt ist. Falls Sie die Wahl haben, verwenden Sie Holz von schweren Sorten (Eiche, Akazie).

Schlagen Sie an den Stirnseiten des Holzrohlings zentriert Gewindestifte ein (wählen Sie diese so, dass eine Seite ein Gewinde hat und das andere Ende angespitzt ist, um das Einschlagen zu erleichtern). Nehmen Sie einen Gewindestift mit einem Gewinde von mindestens M12. Wenn Sie ihn einschlagen, schrauben Sie eine Mutter auf das Gewinde und schlagen Sie mit dem Hammer auf die Mutter, so beschädigen Sie das Gewinde nicht.

Es bleibt nur noch eine Kleinigkeit – einen Griff herstellen (z. B. aus einem Rohr mit einem Durchmesser von 20 mm) und diesen mit Muttern an der entstandenen Walze befestigen.

Dennoch möchten wir Sie warnen – die Variante aus einem Baumstamm ist nicht sehr zweckmäßig, da das Holz nicht genug Masse hat, um den Boden zu verdichten.

Aus einem Rohr

Nehmen Sie für die Basis ein Stück Metall- oder Asbestzementrohr mit einem Durchmesser von 150 bis 300 mm und einer Länge von 1 Meter. Von genau derselben Länge wird ein weiteres Stück Rohr benötigt, jedoch mit einem viel kleineren Durchmesser. Platzieren Sie den dünneren Rohling im Inneren des breiten Rohrs und füllen Sie den gesamten Raum dazwischen mit Beton- oder Zementmörtel. Das Ergebnis ist ein recht schwerer Zylinder mit einer Öffnung in der Mitte, in die Sie einen Metallstab einstecken und mit dem Griff verbinden müssen.

Die zweite Variante einer Handwalze aus einem Rohr sieht die Verwendung eines Metallrohlings vor (ein Asbestzementrohr ist hierfür nicht geeignet). An beiden Stirnseiten muss ein Metallblech angeschweißt werden, das zunächst auf den Durchmesser des Rohrs zugeschnitten und geschliffen wird. Dann wird der Blechrohling auf einer Seite angeschweißt, der Rohrhohlraum mit Sand oder Splitt gefüllt und anschließend die zweite Seite zugeschweißt. An einer Stirnseite kann ein Gewindestopfen montiert werden, um durch die Öffnung die Möglichkeit zu haben, Beschwerungsmaterial hinzuzufügen oder zu entnehmen.

Es bleibt übrig, an beiden Seiten des entstandenen Zylinders Bolzen anzuschweißen und den Griff daran zu befestigen. Sie können außen eine Welle mit Lagern anbringen und diese dann mit dem Griff verbinden, das erleichtert die Arbeit mit der Walze erheblich.

Aus einer Gasflasche

Statt eines Rohrs werden sehr oft alte Aluminiumkanister oder Gasflaschen verwendet. Im zweiten Fall müssen Sie äußerst vorsichtig sein und keinerlei Schweißarbeiten beginnen, bevor die Flasche nicht gründlich gereinigt und gelüftet wurde.

Nehmen Sie zur Herstellung einer Handwalze einen alten Gaszylinder, schrauben Sie das Ventil heraus und lassen Sie das restliche Gas ab. Dieser Vorgang muss 3-4 Tage lang im Freien durchgeführt werden. Waschen und trocknen Sie den Zylinder anschließend gründlich.

Zur Beschwerung der Walze verwenden Sie am einfachsten Wasser. Der Nachteil ist die Korrosion des Metallzylinders, daher müssen Sie das Wasser nach jedem Gebrauch aus der Walze ablassen. Statt Wasser können Sie Frostschutzmittel oder Altöl verwenden. Zum bequemen Einfüllen von Flüssigkeit schweißen Sie auf einer Seite des Zylinders einen Einfüllstutzen mit Stopfen an. Damit während der Arbeit (wenn der Zylinder waagerecht liegt) kein Wasser ausläuft, verwenden Sie eine Umwicklung oder schneiden Sie eine Dichtung aus Gummi aus.

Schweißen Sie auf jeder Seite des Zylinders Muttern an. Verwenden Sie für die Zuverlässigkeit der Konstruktion besser das Gewinde M16. Schrauben Sie Bolzen in die angeschweißten Muttern. Fertigen Sie aus einem Rohr einen Griff in Form eines U an und befestigen Sie ihn an den Bolzen am Gaszylinder.

Aus Kunststoffkanistern

Eine einfachere Walze kann man aus Kunststoffkanistern herstellen, sie wird jedoch weniger haltbar sein.

Sie benötigen zwei 20-Liter-Kunststoffbehälter. Diese müssen an der Bodenseite miteinander verbunden und mit einer aus gleichen Behältern ausgeschnittenen Manschette sowie einer dicken Schicht Klebeband so fest wie möglich gesichert werden. Die Behälter selbst müssen mit Sand gefüllt werden. An den Hälsen auf beiden Seiten befestigen Sie einen Griff (z. B. ein Seil binden).

Dieses Gerät ist natürlich nicht ganz zuverlässig, man könnte sogar sagen, es ist ein Wegwerfartikel. Damit lässt sich der Boden nicht perfekt einebnen, aber zum Verdichten von frisch gesäten Grassamen ist es durchaus geeignet.

Für Mini-Rasen

Wenn der Rasen sehr klein ist, kann die Walze durch das eigene Körpergewicht ersetzt werden. Dazu legt man schwere Bretter auf die Rasenfläche und eine Person läuft darauf herum. Am besten sollte dies jemand Schwereres tun (dies ist wohl der einzige Fall, in dem Übergewicht von Vorteil ist).

Und eine weitere Möglichkeit: Befestigen Sie kleine Holzplatten an den Sohlen alter Schuhe und gehen Sie damit wie mit Skiern über die Fläche. Je kleiner die Platten sind, desto besser wird die Verdichtung. Dabei sollten Sie kleine Schritte machen und sich nicht beeilen.

2>Selbstbau einer Rasenwalze

Zweck der Walze

Die Walze wird im Garten für verschiedene Arbeiten eingesetzt:

1. Vorbereitung eines Kies- und Sandfundaments für Wege.
2. Verdichten und Einebnen der Oberfläche vor der Rasenaussaat.
3. Anwalzen der Samen nach der Aussaat.
4. Anwalzen des Rollrasens.
5. Anwalzen von Asphalt beim Verlegen.
6. Anwalzen von geschnittenem Rasengras und anderem Mulch.

Auswahl der Walze

Bevor Sie in den Laden gehen, sollten Sie sich für ein Walzenmodell entscheiden, das Ihren finanziellen Möglichkeiten und dem Arbeitsvolumen, das damit erledigt wird, entspricht.

Für große Flächen großer Grundstücke im Grünen kann eine große Walze empfohlen werden, die an einen selbstfahrenden Mechanismus angehängt wird.

Für nicht allzu große Pflanzungen eignet sich eher eine handgeführte Rasenwalze. Sie wiegt weniger und ihre Abmessungen ermöglichen den Einsatz in engen Bereichen, Durchgängen und Wegen.

Bei der Modellauswahl ist auch auf die Laufruhe der Walzentrommel um die Achse zu achten, daher ist es wünschenswert, dass die Walze mit Lagern ausgestattet ist.

Ebenfalls von Vorteil ist, wenn die Walze mit einem abschraubbaren Verschluss zum Befüllen mit Sand oder ähnlichen Beschwerungsmaterialien ausgestattet ist. Dies erhöht die Funktionalität des Mechanismus und ermöglicht den Einsatz unter einem breiteren Spektrum von Bedingungen.

Selbstgebaute Walzen

Für unsere Datscha-Kulibins ist nichts unmöglich, daher nutzen viele von ihnen selbstgebaute Rasenwalzen. Die Fantasie unserer Datscha-Besitzer ist wirklich beneidenswert. Denn als Walzen oder Materialien zu deren Herstellung verwenden sie alle verfügbaren Materialien:

• Baumstämme;
• Metall- und Asbestrohre;
• Fässer;
• Wasserkanister;
• Gasflaschen.

Wenn Sie Erfahrung mit Schweißarbeiten und die erforderliche Ausrüstung haben, wird es Ihnen nicht schwer fallen, eine richtige Walze aus einem Stück Stahlrohr herzustellen.

Nachfolgend ist eine Abbildung, die anschaulich zeigt, wie man eine Rasenwalze herstellt.

Die Reihenfolge der Arbeitsschritte ist wie folgt:

1. Man verschließt ein dickes Rohr an beiden Seiten mit Metallplatten.
2. In der Mitte der Scheiben schneidet man Löcher für die Achse aus. Dieser Vorgang muss mit genauer Markierung erfolgen, die Zentrierung des Lochs ist sehr wichtig.
3. Man schweißt Buchsen in die Scheiben ein oder schweißt Lager an.
4. Man setzt die Achse ein und schweißt den Griff oder Ringe zur Befestigung an.
5. Man befestigt den vorbereiteten Griff an der Walze.

In einer anderen Fertigungsvariante werden an den Mittelpunkten der Scheiben Bolzen angeschweißt, die in Lagern oder Buchsen rotieren, die nach dem Prinzip einer Brunnenwinde am Griff befestigt sind.

Unten ist ein Foto eines der zahlreichen selbstgebauten Geräte zu sehen.

Wenn Sie ein Metallfass zur Verfügung haben, lässt sich daraus ebenfalls eine gute Rasenwalze herstellen. Sie müssen lediglich eine Metallachse hineinstecken, und als Griff kann ein stabiler Riemen dienen. Das Fass hat einen Einfüllverschluss, über den es mit einem ausreichenden Beschwerungsmaterial für die Arbeiten befüllt werden kann, die Sie mit einer solchen Walze durchführen möchten.

Neben den genannten Konstruktionen werden Walzen aus Asbestzementrohren hergestellt, bei denen eine Metallachse eingeführt und der Innenraum mit Zementmörtel ausgegossen wird.

Bei der Herstellung einer Walze aus einem Baumstamm wählt man ein Stück mit einer solchen Dicke, dass sein Gewicht für die Arbeiten ausreicht. In die Stirnseiten eines solchen Baumstamms wird mittig eine Stahlbewehrung als Achse eingeschraubt, und die Drehung erfolgt an der Verbindungsstelle mit dem Griff.

Handstampfer für Erde

Und natürlich, wenn die Sandbasis dick genug ist, wird sich auch der Sand verdichten, aber diese Lösung ist nicht ganz rational – der Stampfer wird ständig im Sand versinken. Es wäre richtiger, den Sand einfach mit Wasser zu übergießen. Wenn jemand denkt, dass man mit einer Rüttelplatte den Boden gut verdichten kann, der irrt sich.

Dieses Gerät hat eine breite Basis und ein anderes Funktionsprinzip. Es eignet sich gut für andere Arbeiten zur Vorbereitung des Untergrunds, mit denen ein Rüttelstampfer nicht fertig wird. Die Rüttelplatte verdichtet und verteilt feuchten Sand sehr gut. Ja, in den meisten Fällen reicht es aus, den Sand zur Verdichtung mit Wasser zu übergießen – und wir machen das auch so. Der Stampfer ist pneumatisch. Der Stampfer führt mehrere Schläge pro Sekunde aus, sodass die Arbeit damit nicht nur einfacher, sondern auch schneller wird: Man muss ihn nur noch in die gewünschte Richtung lenken.

Die Rüttelplatte ist wohl das praktischste Gerät zur Vorbereitung von Fundamentpolstern. Ihr Motor kann Diesel-, Benzin- oder Elektromotor sein; er erzeugt Vibrationen und überträgt sie auf die Platte, die wiederum auf den Boden drückt. Die Rüttelplatte hüpft nicht wie ein pneumatischer Stampfer, sie hat eine viel höhere Schlagfrequenz auf den Boden und eine geringere Amplitude. Von außen sieht es so aus, als würde sie langsam über die Oberfläche gleiten und einen ebenen und verdichteten Boden hinterlassen.

Der Aufbau einer Rüttelplatte ist recht einfach und man kann sie selbst herstellen, besonders einfach auf Basis eines Elektromotors. Üblicherweise wird beim Straßenbau Schotter kleiner Fraktionen verwendet: mm und großer – von 40 mm bis 70 mm. Auf die Oberfläche der großen Fraktion wird feinerer Splitt aufgeschüttet, und während des Walzvorgangs dringen die kleineren Schotterkörner zwischen die größeren ein. Es kommt zur sogenannten Verkeilung. Beim Überfahren der Schotterschicht durch die Walze beginnt sich die obere Schicht aufgrund der Reibung zu verschieben, und es können Wellen oder Aufwölbungen auf der Oberfläche des Schotterfundaments entstehen.

Um eine absolut ebene und verdichtete Oberfläche zu erhalten, muss die zyklische Belastung mehrfach aufgebracht werden. Bei zu großem Gewicht der Straßenbaumaschine kann es zum Durchdrücken der verdichteten Schicht und zur Verformung der darunterliegenden Schichten des Straßenbelags kommen, was natürlich unzulässig ist. Zur Verdichtung einer Schotterschicht aus weniger festen Gesteinsarten, wie beispielsweise Kalkstein, ist es effektiver, Walzen auf Luftreifen oder mit nicht zu hohem Gewicht einzusetzen.

Unter schweren glatten Walzen kann der schwache, brüchige Schotter zu zerbröseln beginnen. Es ist zu beachten, dass beim Verdichten der Schotterschicht mit Walzen auf Luftreifen die Durchfahrgeschwindigkeit dieser Walze im Vergleich zur Glattwalze erhöht werden darf. Die Walzengeschwindigkeit im Arbeitsmodus kann ab 2 km/h variieren. Die ersten Überfahrten über die Schotterschicht erfolgen mit minimaler Geschwindigkeit, und nach der Vorverdichtung erhöht der Bediener die Geschwindigkeit. Vor und während der Verdichtung der Schotterschicht muss das Material mit Wasser von 10 l bis 25 l in jeder Verdichtungsstufe befeuchtet werden.

Nach Abschluss der Walzarbeit darf die schwere Walze keine Spuren auf der Oberfläche der Schotterschicht hinterlassen. Unter die Walze geworfener Schotter wird zerkleinert.

Es ist zu beachten, dass diese Methode qualitativer Natur ist, daher wurden über die Jahre hinweg Versuche unternommen, eine quantitative Methode zur Bewertung des Verdichtungsgrades der Schicht zu finden.

Das Wesen der Methode besteht in der Messung der Masse und des Volumens des aus einer Grube in der gebauten Schicht entnommenen Schotters. Aus den gemessenen Werten wird die Dichte berechnet, die mit der Dichte des ersten gebauten Schichtabschnitts aus demselben Material unter Verwendung derselben Walzen verglichen werden kann.

Das Fehlen einer Standarddichte sowie die hohe Arbeitsintensität der Methode verhinderten ihre Anwendung in der Baupraxis. Es sind Versuche bekannt, Walzen mit verschiedenen Sensoren auszustatten, die den Verdichtungsgrad der gewalzten Schicht erfassen sollten. Bislang haben solche Methoden im Bau von Schottertragschichten keine praktische Anwendung gefunden.

Handstampfer

Es gibt Vorschläge zur Bewertung der Verdichtungsqualität der Schotterschicht durch Bestimmung ihrer Tragfähigkeit. Es ist zu sagen, dass die Methoden zur Bestimmung der Tragfähigkeit durch BSN (Baustandardnormen) geregelt und in dieser Anleitung beschrieben sind, und zwei Verfahren vorsehen: Messung der Durchbiegung der gebauten Konstruktion unter dem Rad eines Lastkraftwagens mit einem Durchbiegungsmesser oder Messung der Durchbiegung der gebauten Konstruktion, die über einen Stempel mit Standarddurchmesser durch den Druck eines Lastkraftwagens belastet wird.

Wenn man die Durchbiegung der darunterliegenden Sandschicht und des Erdplanums annimmt oder ebenfalls misst, kann man nach VSN den tatsächlichen Elastizitätsmodul der Schotterschicht berechnen und mit dem berechneten Normwert vergleichen.

Wie aus dem Vorstehenden ersichtlich, sind diese Vorschläge zur Qualitätskontrolle der Verdichtung arbeitsintensiv und zeigen in reiner Form nicht die Dichte der kontrollierten Schotterschicht. Die Kontrolle der Tragfähigkeit der Schotterschicht erfolgt durch Messung des statischen Elastizitätsmoduls mit einem Durchbiegungsmesser. In den letzten Jahren wurden dynamische Durchbiegungsmesser entwickelt und finden zunehmend Anwendung, die die Durchbiegung der gebauten Konstruktion erfassen, die durch den Aufprall eines fallenden Gewichts auf einen auf der zu prüfenden Konstruktion aufgesetzten Stempel belastet wird.

Diese Methode ist im Vergleich zu den oben beschriebenen Verfahren zur Bestimmung der Durchbiegung nach VSN effizienter. Das Gerät ist jedoch sehr teuer, und bei der Berechnung des Elastizitätsmoduls der geprüften Schicht weist es dieselben Nachteile auf wie die oben beschriebenen.

Die Analyse der bekannten vorgeschlagenen Methoden zur Bewertung der Qualität der Schottertragschicht ermöglichte die Entwicklung eines zuverlässigen, einfachen, leichten und kostengünstigen Geräts zur quantitativen Kontrolle des Verdichtungsgrades einer im Bau befindlichen Schottertragschicht. Die oben genannten besonderen Merkmale lassen darauf schließen, dass es in allen Feldlaboratorien für den Straßenbau eingesetzt werden kann.

Nachstehend sind seine Parameter und Testergebnisse aufgeführt. Für die Tragfähigkeit der Schicht durch Bestimmung des statischen Verformungsmoduls mittels Plattendruckversuchen. Die Wirkung des Geräts beruht auf der Belastung einer flachen Platte, die auf die Oberfläche der zu prüfenden Materialschicht aufgesetzt wird, durch Schläge eines frei fallenden Gewichts. Als kontrollierter Parameter, der den Verdichtungsgrad der Materialschicht charakterisiert, wird die Rückprallhöhe des fallenden Gewichts von der Oberfläche der verdichteten Schicht verwendet.

Bewegen Sie das Gewicht in die oberste Position und sichern Sie es mit dem Gewichtssperrgriff 2. Drücken Sie dann mit dem vertikalen Griff 1 die Platte auf den zu prüfenden Schotteruntergrund und lassen Sie den Gewichtssperrgriff los.

Das Gewicht fällt frei auf den Amboss.

Handstampfer

Alle wesentlichen Parameter des Geräts – Durchmesser der Platte, Gewicht des Fallgewichts, Hubböhe des Gewichts, Federsteifigkeit, System zur Aufzeichnung der Rückprallhöhe – wurden experimentell ermittelt. Das Kriterium für die Auswahl der Geräteparameter war die Sicherstellung der erforderlichen Empfindlichkeit des Geräts gegenüber dem gemessenen Parameter des Verdichtungsgrads – der Steifigkeit der Schottertragschicht, der Zuverlässigkeit der Messungen sowie die Konstruktion eines Geräts mit minimalem Gewicht und möglichst einfacher Bauweise.

Die Masse des Fallgewichts von 2,5 kg, die Hubböhe von 45 cm und die verwendete Federsteifigkeit wurden experimentell festgelegt, basierend auf der Bedingung, die erforderliche Empfindlichkeit des Geräts gegenüber der von ihm erzeugten dynamischen – kinetischen Energie beim Aufprall des Gewichts über die Feder auf die Platte – und den elastischen Eigenschaften der gemessenen Schottertragschicht zu gewährleisten. Die Anwendung des Geräts ermöglicht eine quantitative Bewertung des Verdichtungsgrads der Schicht und ihren Zusammenhang mit den Anforderungen des SNiP 3.

Die Ergebnisse der Bewertung des Verdichtungsgrads gemäß den Anforderungen des SNiP sind in der Tabelle aufgeführt. An jeder Messstelle werden fünf Bestimmungen der Rückprallhöhe des Gewichtsaufschlags des Geräts ohne Verschiebung der Geräteplatte durchgeführt.

Die ersten beiden Messungen werden bei der Berechnung des mittleren Rückprallwerts nicht verwendet, da sich bei den ersten Schlägen der Kontakt zwischen der unteren Oberfläche der Geräteplatte und der zu prüfenden Oberfläche des Schotteruntergrunds ändert. Aus den letzten drei Messungen wird der arithmetische Mittelwert der Rückprallhöhe des fallenden Gewichts des Geräts ermittelt, der die Verdichtungsqualität der geprüften Schicht charakterisiert. Da die Rückprallhöhe des Dichtemessergewichts für verschiedene Materialien unterschiedlich ist, sollte vor Baubeginn auf dem ersten Versuchsabschnitt des Unterbaus die erforderliche Rückprallhöhe des jeweiligen Materials bestimmt werden.

Der Vorgang des Sandstampfens

Dieser bestimmte Rückprallwert wird in der Folge die Übereinstimmung der Verdichtung der Untergrundabschnitte mit den Anforderungen der SNiP 3 kennzeichnen. Zur Bewertung der Verdichtungsqualität des gebauten Abschnitts der Schotterschicht werden auf jedem Querprofil des Abschnitts Messungen der Rückprallgröße des Gerätegewichts an drei Punkten durchgeführt: auf der Fahrbahnachse und 1 m von jedem Rand entfernt.

Die Bewertung der Verdichtungsqualität des gebauten Abschnitts erfolgt durch Berechnung des arithmetischen Mittelwerts der Rückprallgröße der Last an allen gemessenen Punkten, basierend auf dem arithmetischen Mittelwert der Rückprallgröße der Last an jedem Punkt.

Inhalt Handwalze selbst gemacht Selbstbau einer Rasenwalze Verdichtungsfaktor von Schotter: Berechnung, Schüttdichte von Granit und Kies Wie man eine Walze zur Bodenverdichtung herstellt Laboruntersuchungen Handstampfer zur Bodenverdichtung selbst gemacht Verwendete Materialien Bereiten Sie den Balken vor Fertigen Sie den Schuh an Rasenwalze selbst gebaut Befestigen Sie den Schuh Montieren Sie den Griff Rasenanlage – ist eine Walze wirklich notwendig?

Rasenwalze – selbst hergestellt. Vorheriger Eintrag. Sie sowie schwache Böden werden oft vollständig abgetragen und durch Sand ersetzt. In jedem Fall ist bei der Vorbereitung der Fundamentmontage eine sorgfältige Verdichtung von Hand oder mit Spezialwerkzeugen erforderlich.

Handstampfer für Sand. Eigenständige Bodenverdichtung mit der Rüttelplatte

Im Prozess durchlaufen Sie die Fläche dreimal. Wenn Sie nach dem dritten Mal das gewünschte Ergebnis nicht erreicht haben, machen Sie die Schicht dünner. Beim Verdichten von Sand, auch bei der Bodenbearbeitung, müssen Sie ihn befeuchten, aber mäßig. Trockenes, loses Material bindet nicht, zu feuchtes lässt sich nicht qualitativ verdichten.

Die Überprüfung des Feuchtigkeitsgrads ist einfach – wenn er beim Zusammendrücken in der Hand nicht zu einem Klumpen verklebt und nicht rieselt, können Sie mit der Arbeit beginnen.
