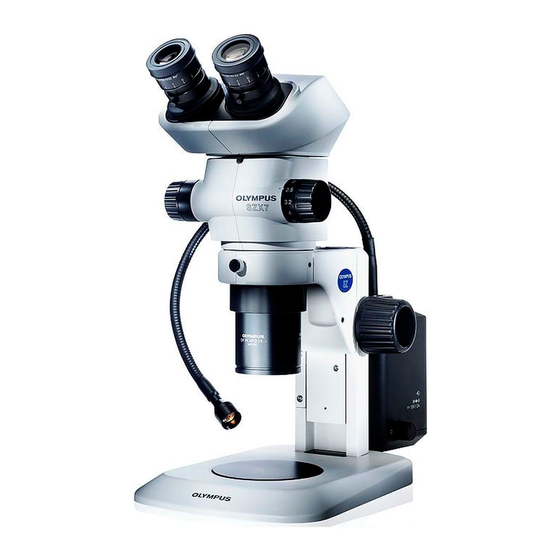

Geheimnisse hochwertiger digitaler Aufnahmen mit dem Olympus SZX7

Moderne Stereomikroskope wie das Olympus SZX7 gehen weit über die visuelle Beobachtung hinaus. Dank modularem Aufbau, hochwertiger Optik und umfangreichen Möglichkeiten der digitalen Integration ist dieses Mikroskop zu einem unverzichtbaren Werkzeug in biologischen, technischen, medizinischen und forensischen Laboren geworden. Um jedoch das Potenzial des SZX7 für die digitale Fotografie voll auszuschöpfen, ist es wichtig, die Kamera und den Adapter richtig auszuwählen, die Aufnahmeparameter korrekt einzustellen und für eine angemessene Beleuchtung des Objekts zu sorgen.

Ein richtiger Ansatz ermöglicht Bilder, die nicht nur für Präsentation und Archivierung, sondern auch für quantitative Analysen geeignet sind. Im Folgenden finden Sie eine detaillierte Übersicht aller Schritte zur Einrichtung der digitalen Fotografie am Olympus SZX7 – von der Geräteauswahl bis zur anschließenden Bildbearbeitung.

Auswahl der geeigneten Kamera und des Adapters für maximale Auflösung und präzise Farbwiedergabe

Der Erfolg digitaler Fotografie beginnt mit der richtigen Wahl der Kamera und des passenden Fotoadapters. Das Olympus SZX7 ist mit einer breiten Palette von Kameras kompatibel, sowohl von Olympus selbst als auch von Drittherstellern, aber wichtig zu beachten:

• Kameraauflösung: Für eine vollständige Detailwiedergabe bei Vergrößerungen bis 115x sollten Kameras mit einer Auflösung von mindestens 5 Megapixeln, besser noch 10 MP oder mehr, verwendet werden (z. B. Olympus DP28, Lumenera Infinity, Leica MC170).

• Sensor: Bevorzugt sollten CMOS-Sensoren mit globalem Verschluss verwendet werden, die eine präzise Farbwiedergabe und minimale Verzerrungen bei Bewegung der Probe gewährleisten.

• Farbprofil: Verwenden Sie Kameras mit integrierter Farbkorrektur und Kalibrierungsmodi für spezifische Anwendungen – von morphologischer Analyse bis Fluoreszenz.

Auswahl des Adapters

• Zum Anschluss der Kamera an das SZX7 ist ein C-Adapter mit entsprechender Brennweite erforderlich. Zum Beispiel:

  • C-Mount 0,5x – für Kameras mit 1/2″–2/3″-Sensor

  • C-Mount 1x – für Vollformat-Sensoren

• Der Adapter muss für die Optik des SZX7 achromatisch korrigiert sein, andernfalls können Verzerrungen an den Rändern des Sichtfelds auftreten.

Olympus SZX7 und kompatible Kameras mit Adaptern sind bequem bei der Firma Mikroptika erhältlich, wo Spezialisten die Konfiguration auf spezifische Anforderungen abstimmen, einschließlich Komplettlösungen für die digitale Bildgebung.

Einstellung von Weißabgleich, Belichtung und Fokus bei der Makroaufnahme von dreidimensionalen Proben

Das Stereomikroskop Olympus SZX7 wird zur Beobachtung dreidimensionaler Objekte eingesetzt – von biologischen Kulturen bis hin zu kleinen technischen Bauteilen. Daher ist die korrekte Farbwiedergabe und Schärfentiefe ein entscheidender Faktor für die Bildqualität.

Weißabgleich

• Verwenden Sie den manuellen Modus: Fokussieren Sie auf eine neutralgraue oder weiße Referenz (z. B. Papier oder einen Referenzobjektträger) und führen Sie die Kalibrierung durch.

• Vermeiden Sie den automatischen Weißabgleich – er kann die Farben verfälschen, wenn die Probe farbige Einschlüsse enthält.

Belichtung

• Optimal ist die Verwendung des manuellen Modus für Belichtungszeit und Verstärkung (Gain).

• Bei unzureichender Beleuchtung erhöhen Sie nicht die Belichtung, sondern die Helligkeit der Beleuchtung – das erhält die Detailgenauigkeit und reduziert das Rauschen.

Fokussierung

• Für Makroobjekte mit ausgeprägter Topografie verwenden Sie:

  • Die mikrometrische Fokussierung des Stativs SZX7

  • Fokus-Stacking (Aufnahme einer Bildserie auf verschiedenen Fokusebenen mit anschließender Zusammenführung)

• Orientieren Sie sich visuell an der Feldmitte, wo die Verzerrungen minimal und die Schärfentiefe maximal sind.

Einsatz zusätzlicher Lichtquellen und Filter zur Verbesserung der Visualisierung

Die Qualität der digitalen Mikrofotografie hängt direkt vom Licht ab. Derselbe Probenkörper kann je nach Beleuchtungsart flach oder detailreich wirken.

Arten der Beleuchtung:

• Ringförmige LEDs: gleichmäßige frontale Beleuchtung, gut für glänzende Objekte

• Schräges LED-Licht: betont die Oberflächenstruktur, besonders wichtig bei der Aufnahme biologischer Strukturen oder Mikrorisse

• Faseroptische gerichtete Lichtleiter: ermöglichen die Einstellung eines individuellen Beleuchtungswinkels, einschließlich Gegenlicht

Filter:

• Polarisationsfilter: beseitigen Reflexionen auf der Oberfläche (z. B. bei der Aufnahme von Kunststoff oder Flüssigkeiten)

• Gelbe oder neutralgraue Filter: korrigieren die Farbtemperatur der Beleuchtung und erhöhen den Kontrast

Beim SZX7 ist die Beleuchtungseinrichtung äußerst flexibel: Sie können die Lichtquellen nach Richtung, Intensität und Temperatur kombinieren und so für jeden Probentyp die ideale Balance erreichen.

Empfehlungen zur Bearbeitung der aufgenommenen Bilder in speziellen Programmen

Selbst bei einer hochwertigen Aufnahme muss das Primärbild für Präsentationen, Veröffentlichungen oder Analysen bearbeitet werden.

Geeignete Programme zur Bearbeitung:

• Olympus cellSens – ideal für die Arbeit mit Olympus-Kameras, unterstützt Messungen, Ebenen und Annotationen

• ImageJ/Fiji – eine kostenlose Alternative mit Plugins für Fokus-Stacking, Segmentierung und Partikelanalyse

• Adobe Photoshop – zur Schärfekorrektur, Balance und Rauschunterdrückung

Bearbeitungsempfehlungen:

• Focus Stacking – Zusammenführung mehrerer Bilder mit unterschiedlichem Fokus zu einem scharfen Bild (besonders relevant für dreidimensionale Objekte)

• Kontrast und Gamma – erhöhen Sie vorsichtig den lokalen Kontrast, um Strukturen hervorzuheben, aber verfälschen Sie nicht die tatsächlichen Farbinformationen.

• Rauschunterdrückung – wenden Sie weiches Glätten nur bei Aufnahmen mit hohen ISO-Werten an.
