Handwalze zur Bodenverdichtung

Handwalze zur Verdichtung

Eine Ergänzung für jedes Grundstück ist ein Rasen in einem Privathaus oder eine Fläche irgendwo im Park, neben dem Bürgersteig. Um ein gutes Ergebnis zu erzielen und der Rasen hell und schön aussieht, ist viel Arbeit erforderlich, die in erster Linie mit der Vorbereitung des Bodens zusammenhängt. Gerade die Vorbereitung des Fundaments nimmt die meiste Zeit in Anspruch, nicht das Pflanzen oder Verlegen des Rasens. Wenn Sie daher wertvolle Zeit sparen möchten, empfehlen wir, sich sofort um den Kauf oder die Eigenherstellung eines Spezialwerkzeugs zu kümmern. Eines der wichtigen Werkzeuge ist die Handwalze zur Bodenverdichtung. Die Vorrichtung ist nicht kompliziert, daher kann als Alternative zum Kauf die Möglichkeit der Eigenherstellung in Betracht gezogen werden. Am Ende des Artikels werden wir Beispiele zeigen, wie man selbst eine Walze herstellen kann, und vor allem, woraus? Denn was könnte schöner sein als etwas, das mit eigenen Händen geschaffen wurde?

Wofür ist eine Walze erforderlich?

Es ist wirklich kaum möglich, die Bedeutung eines solchen Geräts zu überschätzen, insbesondere für ein Privathaus, in dem es keine vielfältigen klugen Maschinen zur Verdichtung und andere Apparate gibt. In der Gartenwirtschaft reicht eine kleine Walze aus, mit der man den Boden vor dem Anlegen des Rasens verdichten, ihn in einen normalen Zustand versetzen, die Horizonte ausgleichen, eine perfekt ebene Fläche schaffen usw. kann.

Es wird also die folgende Reihe von Aufgaben hervorgehoben, die Sie mit einer Handwalze zur Verdichtung problemlos bewältigen können:

1. Bearbeitung von Böden, einschließlich der Verdichtung von frisch gesätem Rasen.
2. Nivellierung des Bodenniveaus, wie bereits erwähnt.
3. Erhaltung des insgesamt ästhetischen Erscheinungsbildes des Hausrasens durch spezielle Vorrichtungen an der Walze (dazu später mehr).
4. Entfernung von Eisplatten im Winter.
5. Regulierung des Wasserstands im Boden.
6. Anlegen von Wegen auf dem Rasen.
7. Verdichtung einzelner Bereiche.
8. Beseitigung von Unebenheiten und anderen Mängeln des Grundstücks.

Bezüglich des letzten Punktes gibt es viele positive Aspekte, denn bei der späteren Rasenpflege müssen Sie ihn nicht selten mähen. Überlegen Sie nun, ob dies bei verschiedenen Hügeln und Mulden auf dem Grundstück bequem wäre. Natürlich nicht, denn in einem solchen Fall würden nicht nur die Aggregate des Rasenmähers oder der Motorsense beansprucht, sondern auch die Messer ständig stumpf werden. Der Vorteil liegt also auf der Hand.

Welche Arten von Walzen gibt es?

Es gibt zahlreiche Kriterien für die Klassifizierung, zum Beispiel die folgenden:

1. Gewicht.
2. Arbeitsbreite.
3. Zusammensetzung des Innenfüllmaterials.
4. Bedienungsprinzip.
5. Funktionszweck.

Beachten Sie, dass das Gewicht der Walze die Effizienz der Verdichtungsarbeit stark beeinflusst. Zum Beispiel: Bei schweren Böden auf dem Grundstück müssen ausschließlich schwere Geräte verwendet werden. Für harte Böden gilt ein Gewicht von bis zu 120 kg als optimal. Sandstein erfordert viel weniger Aufmerksamkeit, daher kommen Sie mit Gewichten bis zu 50 kg problemlos aus.

Vergessen Sie auch nicht die Arbeitsbreite. Je nach Grundstück, Form, Fläche, Gebäuden und Design sowie der Planung – all das beeinflusst die Wahl. Für kleine Rasenflächen gilt eine Arbeitsbreite von 50 cm als Standard. Für die Verdichtung breiter Gehwege oder großer Flächen sind Walzen mit einer Breite von 100 cm geeignet. Diese können bereits als professionell angesehen werden und werden oft bei der Vorbereitung des Untergrunds für Gehwege oder Rasenflächen für Sportplätze und ähnliches eingesetzt.

Insgesamt lassen sich folgende Walzentypen unterscheiden:

1. Handwalze zur Bodenverdichtung.
2. Leichtere Walzen, die vom 'Bediener' Kraftaufwand erfordern.

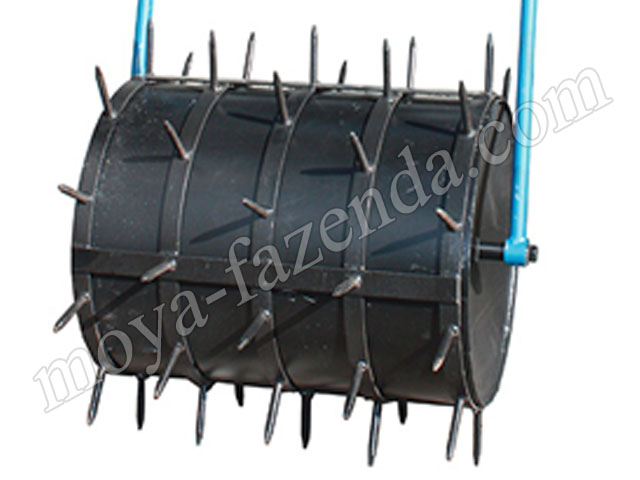

3. Spezielle Aerationswalzen.

Nachdem wir die Arten und Varianten von Handwalzen besprochen haben, können wir sogar Beispiele nennen: AL-KO GW 50, eine Aerationswalze mit dem Namen 'Igel', eine Walze 'Gigant' mit großer Arbeitsbreite und hohem Gewicht.

Walze kaufen oder selbst bauen?

Angesichts der Tatsache, dass die Kosten für Walzen selbst der einfachsten Ausführung oft auf 40–70 € geschätzt werden, erscheint der Kauf gelinde gesagt nicht sinnvoll, wenn man den erforderlichen Arbeitsumfang im Gartenbereich bedenkt. Daher ist es für kleine oder sogar mittlere Grundstücke optimal, die Walze selbst zu bauen. Für große Flächen und für Personen, die planen, mit solchen Werkzeugen Geld zu verdienen, ist es dagegen sinnvoll, ein fertiges Produkt zu kaufen, das garantiert lange hält.

Übrigens, hier ist ein Video, das anschaulich zeigt, wie man mit der Walze arbeitet, ihre Konstruktion und Funktionsweise. Schauen Sie es sich unbedingt an, auch wenn Sie selbst bauen möchten – Sie werden viele nützliche Informationen finden.

Handwalze zur Verdichtung selbst bauen

Also, jemand, der den Artikel liest, hat sich doch dazu entschlossen, die Walze selbst zu bauen. Nun, lassen Sie uns einige Beispiele betrachten, damit Sie eine Vorstellung vom System bekommen. Wir führen drei Beispiele selbstgebauter Walzen an, die sich kaum von fabrikgefertigten unterscheiden.

Der erste selbstgebaute Walze wird einfach zu konstruieren sein, aber dennoch recht kompliziert und mühsam im Betrieb. Es ist jedoch wichtig, ihn zu erwähnen. Also benötigen Sie Folgendes:

• Ein Baumstamm;
• vorzugsweise aus Hartholz;
• mit möglichst großem Durchmesser;
• bis zu 70 cm lang.

Geeignet für kleine Flächen, da der regelmäßige Gebrauch mühsam ist und die Handhabung schwierig ist.

Die zweite Methode erfordert im Prinzip keine finanziellen Ausgaben, da alles, was man dafür braucht, in jedem Haushalt vorhanden ist. Führen Sie folgende Schritte aus:

• Bereiten Sie ein paar Wasserkanister mit einem Volumen von mindestens 20 Litern vor;
• Schneiden Sie bei jedem Kanister den Boden ab;
• Verbinden Sie beide Kanister miteinander, nachdem Sie Sand oder Erde (vorzugsweise Sand) hineingefüllt haben;
• Befestigen Sie an beiden Enden Seile;
• Befestigen Sie einen Griff.

Diese einfache Vorrichtung ermöglicht die gleichen Arbeiten wie eine professionelle Walze, ohne dass dafür große finanzielle Aufwendungen erforderlich sind.

Diese Methode ist auch eine optimale Lösung, um Bauabfälle sinnvoll zu nutzen. Sie müssen Folgendes tun:

• Bereiten Sie ein Rohr vor, vorzugsweise aus Metall, notfalls auch aus Asbestzement, mit möglichst großem Volumen;
• In dieses Rohr stecken Sie ein zweites Rohr mit kleinerem Durchmesser, aber gleicher Länge (versuchen Sie, einen Standard von bis zu 1 m einzuhalten);
• Füllen Sie den gesamten Innenraum mit Zement;
• Wenn die Masse ausgehärtet ist, befestigen Sie einen Griff – Sie können sowohl Holz als auch Metall verwenden.

Im Prinzip ist nichts Kompliziertes dabei, es sind recht einfache Konstruktionsvarianten, besonders wenn man keine Lust hat, Geld für eine professionelle Walze auszugeben, für die später ohnehin keine Arbeit anfällt.

Das Wichtigste ist, dass der Einsatz einer selbstgebauten Walze sinnvoll ist. Daher müssen bestimmte Arbeitsregeln beachtet werden. Dazu gehört, den Boden bei Bedarf vorzubereiten, um sich nicht zu überanstrengen. Beachten Sie also folgende Feinheiten:

1. Glätten Sie etwaige Unebenheiten vorab mit einer Schaufel, einem Brecheisen oder einer Heugabel.
2. Der Boden sollte am besten verdichtet werden, wenn er noch feucht ist, also noch nicht zu stark getrocknet. Der Boden muss unbedingt leicht feucht sein, sonst bringt es wenig, selbst mit einer gekauften Walze.
3. Bereiten Sie die Fläche vor, indem Sie sie von Müll, Steinen, Baumstümpfen und anderem befreien. So vermeiden Sie Hindernisse während der Bearbeitung.

Miete einer Handwalze (für Erde und Rasen)

Walzentyp	Handwalze
Anwendungsbereiche	Rasen, Boden
Walzenvolumen	62 l.
Gewicht ohne Wasser	13,5 kg
Gesamtgewicht	73 kg
Durchmesser	400 mm
Breite	580 mm
Abmessungen	595 x 440 x 420
Lieferumfang	Walze, Handgriff

Mietvariante	Tarif, €/Tag	Kaution, €
Variante 1	500	40 für juristische Personen — ohne Kaution
Lieferung: St. Petersburg — 8-10 €, Vororte — 11 €. Bei Bestellung der Lieferung — Zahlung vor Ort.

Lager «Rutschi»:

Verfügbar ab:

Eine Handwalze für den Garten (oder auch Rasenwalze) ist ein unverzichtbares Werkzeug für jeden Gärtner bei der Gestaltung des Gartengrundstücks, insbesondere beim Anlegen von Rasen und Verdichten des Bodens. Dank der einfachen Bauweise kann die Walze auch von einem unerfahrenen Bediener problemlos verwendet werden. Jeder Hobbygärtner oder Landschaftsbauer sollte sich auf jeden Fall näher mit einem solchen Werkzeug wie der Gartenwalze vertraut machen.

Funktionen der Rasenwalze

Die Hauptvorteile der Handwalze sind ihre Mobilität und ihr geringes Gewicht. Die ergonomische Griffkonstruktion ermöglicht eine mühelose Bedienung der Walze, selbst bei vollem Tank. Nach Beendigung der Arbeiten muss das Wasser lediglich aus dem Behälter abgelassen werden.

Trotz des einfachen Designs und des unauffälligen Aussehens der Gartenwalze hat das Werkzeug eine recht umfangreiche Liste von Anwendungsbereichen, zum Beispiel:

• Verdichten von Sand-Kies-Schichten, Erdreich und Sandwegen
• Einpressen der Samen der Rasenmischung in den Boden nach der Aussaat
• Anwalzen und Formen von Rollrasen
• Bearbeitung des Grases nach dem Mähen
• Zerstören von Eiskrusten
• Verdichten einer reparierten Rasenfläche

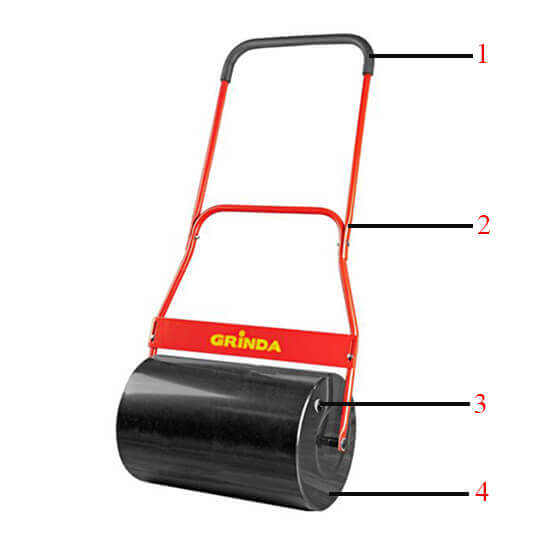

Erscheinungsbild der Handwalze

Optisch stellt die Gartenwalze einen vollständigen Zylinder mit einem durch einen Stopfen verschlossenen Loch dar, der an einem U-förmigen Rahmen so befestigt ist, dass er sich um die Längsachse drehen kann. Am Rahmen ist ein Griff für die bequeme Nutzung der Walze angebracht. Durch das Loch im Zylinder wird die Walze mit verschiedenen Materialien befüllt, wodurch ihr Gewicht erheblich zunimmt.

1. Gummierter Griff
2. Klappbarer Walzenrahmen
3. Stopfen der Einfüllöffnung
4. Walze

Mietbedingungen für die Rasenwalze

Die Vorteile der Gartenwalze haben wir kennengelernt. Wie sieht es mit den Mietbedingungen für die Handwalze aus? Unser Unternehmen bietet einwandfreies Gartengerät zu günstigen Tarifen an! Um eine Handwalze zu mieten, müssen Sie einen Vertrag abschließen und eine Kaution hinterlegen.

Wichtig! Privatpersonen müssen zum Abschluss des Vertrags ein Ausweisdokument – den Reisepass – mitbringen.

• Den Vertrag abschließen und die Kaution hinterlegen können Sie in unseren Büros oder an Ihrer Adresse (bei Bestellung der Gartenwalze mit Lieferung).
• Privatpersonen bezahlen die Miete und hinterlegen die Kaution in bar oder mit Bankkarten.
• Juristische Personen bezahlen ausschließlich per Überweisung.
• Die Übergabe und Rücknahme der Gartenwalze erfolgt mit vollständiger Überprüfung ihrer Funktionsfähigkeit.
• Die Rückzahlung der Kaution erfolgt erst nach Rückgabe der Walze und deren vollständiger Überprüfung.

Für die Ausgabe und Wartung des gesamten Werkzeugparks sind unsere hochqualifizierten Mechaniker mit langjähriger Erfahrung verantwortlich. Sie zeigen Ihnen auch die Funktionalität jedes unserer Gartengeräte.

Lieferung der Handwalze

In Sankt Petersburg und dem Leningrader Gebiet liefert unser Unternehmen das gesamte auf der Website gezeigte Werkzeugsortiment aus. Wenn Sie eine Hand-Rasenwalze mit Lieferung mieten möchten, hinterlassen Sie einfach eine Anfrage über ein beliebiges für Sie bequemes Kontaktformular: Sie können uns anrufen oder schreiben. Unsere Fachleute werden sich mit Ihnen in Verbindung setzen, sobald Ihre Anfrage bearbeitet wurde.

Bei der Bestellung einer Lieferung ist es nicht erforderlich, ins Büro zu kommen. Die Vertragsunterzeichnung und die Hinterlegung der Kaution erfolgen an der von Ihnen angegebenen Adresse. Die Liefertarife können Sie unter diesem Link im Detail einsehen.

Handstampfer für Boden

Und natürlich, wenn die Sandbasis dick genug ist, wird sich auch der Sand verdichten, aber diese Lösung ist nicht ganz rational – der Stampfer wird ständig im Sand versinken. Es wäre richtiger, den Sand einfach mit Wasser zu übergießen. Wenn jemand denkt, dass man mit einer Rüttelplatte den Boden gut verdichten kann, der irrt sich.

Dieses Gerät hat eine breite Basis und ein anderes Funktionsprinzip. Es eignet sich gut für andere Arbeiten zur Vorbereitung des Untergrunds, mit denen ein Rüttelstampfer nicht fertig wird. Die Rüttelplatte verdichtet und verteilt feuchten Sand sehr gut. Ja, in den meisten Fällen reicht es aus, den Sand zur Verdichtung mit Wasser zu übergießen – und wir machen das auch so. Der Stampfer ist pneumatisch. Der Stampfer führt mehrere Schläge pro Sekunde aus, sodass die Arbeit damit nicht nur einfacher, sondern auch schneller wird: Man muss ihn nur noch in die gewünschte Richtung lenken.

Die Rüttelplatte ist wohl das praktischste Gerät zur Vorbereitung von Fundamentpolstern. Ihr Motor kann Diesel-, Benzin- oder Elektromotor sein; er erzeugt Vibrationen und überträgt sie auf die Platte, die wiederum auf den Boden drückt. Die Rüttelplatte hüpft nicht wie ein pneumatischer Stampfer, sie hat eine viel höhere Schlagfrequenz auf den Boden und eine geringere Amplitude. Von außen sieht es so aus, als würde sie langsam über die Oberfläche gleiten und einen ebenen und verdichteten Boden hinterlassen.

Der Aufbau einer Rüttelplatte ist recht einfach und man kann sie selbst herstellen, besonders einfach auf Basis eines Elektromotors. Üblicherweise wird beim Straßenbau Schotter kleiner Fraktionen verwendet: mm und großer – von 40 mm bis 70 mm. Auf die Oberfläche der großen Fraktion wird feinerer Splitt aufgeschüttet, und während des Walzvorgangs dringen die kleineren Schotterkörner zwischen die größeren ein. Es kommt zur sogenannten Verkeilung. Beim Überfahren der Schotterschicht durch die Walze beginnt sich die obere Schicht aufgrund der Reibung zu verschieben, und es können Wellen oder Aufwölbungen auf der Oberfläche des Schotterfundaments entstehen.

Um eine absolut ebene und verdichtete Oberfläche zu erhalten, muss die zyklische Belastung mehrfach aufgebracht werden. Bei zu großem Gewicht der Straßenbaumaschine kann es zum Durchdrücken der verdichteten Schicht und zur Verformung der darunterliegenden Schichten des Straßenbelags kommen, was natürlich unzulässig ist. Zur Verdichtung einer Schotterschicht aus weniger festen Gesteinsarten, wie beispielsweise Kalkstein, ist es effektiver, Walzen auf Luftreifen oder mit nicht zu hohem Gewicht einzusetzen.

Unter schweren glatten Walzen kann der schwache, brüchige Schotter zu zerbröseln beginnen. Es ist zu beachten, dass beim Verdichten der Schotterschicht mit Walzen auf Luftreifen die Durchfahrgeschwindigkeit dieser Walze im Vergleich zur Glattwalze erhöht werden darf. Die Walzengeschwindigkeit im Arbeitsmodus kann ab 2 km/h variieren. Die ersten Überfahrten über die Schotterschicht erfolgen mit minimaler Geschwindigkeit, und nach der Vorverdichtung erhöht der Bediener die Geschwindigkeit. Vor und während der Verdichtung der Schotterschicht muss das Material mit Wasser von 10 l bis 25 l in jeder Verdichtungsstufe befeuchtet werden.

Nach Abschluss der Walzarbeit darf die schwere Walze keine Spuren auf der Oberfläche der Schotterschicht hinterlassen. Unter die Walze geworfener Schotter wird zerkleinert.

Es ist zu beachten, dass diese Methode qualitativer Natur ist, daher wurden über die Jahre hinweg Versuche unternommen, eine quantitative Methode zur Bewertung des Verdichtungsgrades der Schicht zu finden.

Das Wesen der Methode besteht in der Messung der Masse und des Volumens des aus einer Grube in der gebauten Schicht entnommenen Schotters. Aus den gemessenen Werten wird die Dichte berechnet, die mit der Dichte des ersten gebauten Schichtabschnitts aus demselben Material unter Verwendung derselben Walzen verglichen werden kann.

Das Fehlen einer Standarddichte sowie die hohe Arbeitsintensität der Methode verhinderten ihre Anwendung in der Baupraxis. Es sind Versuche bekannt, Walzen mit verschiedenen Sensoren auszustatten, die den Verdichtungsgrad der gewalzten Schicht erfassen sollten. Bislang haben solche Methoden im Bau von Schottertragschichten keine praktische Anwendung gefunden.

Handstampfer

Es gibt Vorschläge zur Bewertung der Verdichtungsqualität der Schotterschicht durch Bestimmung ihrer Tragfähigkeit. Es ist zu sagen, dass die Methoden zur Bestimmung der Tragfähigkeit durch BSN (Baustandardnormen) geregelt und in dieser Anleitung beschrieben sind, und zwei Verfahren vorsehen: Messung der Durchbiegung der gebauten Konstruktion unter dem Rad eines Lastkraftwagens mit einem Durchbiegungsmesser oder Messung der Durchbiegung der gebauten Konstruktion, die über einen Stempel mit Standarddurchmesser durch den Druck eines Lastkraftwagens belastet wird.

Wenn man die Durchbiegung der darunterliegenden Sandschicht und des Erdplanums annimmt oder ebenfalls misst, kann man nach VSN den tatsächlichen Elastizitätsmodul der Schotterschicht berechnen und mit dem berechneten Normwert vergleichen.

Wie aus dem Vorstehenden ersichtlich, sind diese Vorschläge zur Qualitätskontrolle der Verdichtung arbeitsintensiv und zeigen in reiner Form nicht die Dichte der kontrollierten Schotterschicht. Die Kontrolle der Tragfähigkeit der Schotterschicht erfolgt durch Messung des statischen Elastizitätsmoduls mit einem Durchbiegungsmesser. In den letzten Jahren wurden dynamische Durchbiegungsmesser entwickelt und finden zunehmend Anwendung, die die Durchbiegung der gebauten Konstruktion erfassen, die durch den Aufprall eines fallenden Gewichts auf einen auf der zu prüfenden Konstruktion aufgesetzten Stempel belastet wird.

Diese Methode ist im Vergleich zu den oben beschriebenen Verfahren zur Bestimmung der Durchbiegung nach VSN effizienter. Das Gerät ist jedoch sehr teuer, und bei der Berechnung des Elastizitätsmoduls der geprüften Schicht weist es dieselben Nachteile auf wie die oben beschriebenen.

Die Analyse der bekannten vorgeschlagenen Methoden zur Bewertung der Qualität der Schottertragschicht ermöglichte die Entwicklung eines zuverlässigen, einfachen, leichten und kostengünstigen Geräts zur quantitativen Kontrolle des Verdichtungsgrades einer im Bau befindlichen Schottertragschicht. Die oben genannten besonderen Merkmale lassen darauf schließen, dass es in allen Feldlaboratorien für den Straßenbau eingesetzt werden kann.

Nachstehend sind seine Parameter und Testergebnisse aufgeführt. Für die Tragfähigkeit der Schicht durch Bestimmung des statischen Verformungsmoduls mittels Plattendruckversuchen. Die Wirkung des Geräts beruht auf der Belastung einer flachen Platte, die auf die Oberfläche der zu prüfenden Materialschicht aufgesetzt wird, durch Schläge eines frei fallenden Gewichts. Als kontrollierter Parameter, der den Verdichtungsgrad der Materialschicht charakterisiert, wird die Rückprallhöhe des fallenden Gewichts von der Oberfläche der verdichteten Schicht verwendet.

Bewegen Sie das Gewicht in die oberste Position und sichern Sie es mit dem Gewichtssperrgriff 2. Drücken Sie dann mit dem vertikalen Griff 1 die Platte auf den zu prüfenden Schotteruntergrund und lassen Sie den Gewichtssperrgriff los.

Das Gewicht fällt frei auf den Amboss.

Handstampfer

Alle wesentlichen Parameter des Geräts – Durchmesser der Platte, Gewicht des Fallgewichts, Hubböhe des Gewichts, Federsteifigkeit, System zur Aufzeichnung der Rückprallhöhe – wurden experimentell ermittelt. Das Kriterium für die Auswahl der Geräteparameter war die Sicherstellung der erforderlichen Empfindlichkeit des Geräts gegenüber dem gemessenen Parameter des Verdichtungsgrads – der Steifigkeit der Schottertragschicht, der Zuverlässigkeit der Messungen sowie die Konstruktion eines Geräts mit minimalem Gewicht und möglichst einfacher Bauweise.

Die Masse des Fallgewichts von 2,5 kg, die Hubböhe von 45 cm und die verwendete Federsteifigkeit wurden experimentell festgelegt, basierend auf der Bedingung, die erforderliche Empfindlichkeit des Geräts gegenüber der von ihm erzeugten dynamischen – kinetischen Energie beim Aufprall des Gewichts über die Feder auf die Platte – und den elastischen Eigenschaften der gemessenen Schottertragschicht zu gewährleisten. Die Anwendung des Geräts ermöglicht eine quantitative Bewertung des Verdichtungsgrads der Schicht und ihren Zusammenhang mit den Anforderungen des SNiP 3.

Die Ergebnisse der Bewertung des Verdichtungsgrads gemäß den Anforderungen des SNiP sind in der Tabelle aufgeführt. An jeder Messstelle werden fünf Bestimmungen der Rückprallhöhe des Gewichtsaufschlags des Geräts ohne Verschiebung der Geräteplatte durchgeführt.

Die ersten beiden Messungen werden bei der Berechnung des mittleren Rückprallwerts nicht verwendet, da sich bei den ersten Schlägen der Kontakt zwischen der unteren Oberfläche der Geräteplatte und der zu prüfenden Oberfläche des Schotteruntergrunds ändert. Aus den letzten drei Messungen wird der arithmetische Mittelwert der Rückprallhöhe des fallenden Gewichts des Geräts ermittelt, der die Verdichtungsqualität der geprüften Schicht charakterisiert. Da die Rückprallhöhe des Dichtemessergewichts für verschiedene Materialien unterschiedlich ist, sollte vor Baubeginn auf dem ersten Versuchsabschnitt des Unterbaus die erforderliche Rückprallhöhe des jeweiligen Materials bestimmt werden.

Verdichtungsprozess von Sand

Handstampfer für Sand. Eigenständige Bodenverdichtung mit einer Rüttelplatte

Im Prozess durchlaufen Sie die Fläche dreimal. Wenn Sie nach dem dritten Mal das gewünschte Ergebnis nicht erreicht haben, machen Sie die Schicht dünner. Beim Verdichten von Sand, auch bei der Bodenbearbeitung, müssen Sie ihn befeuchten, aber mäßig. Trockenes, loses Material bindet nicht, zu feuchtes lässt sich nicht qualitativ verdichten.

Die Überprüfung des Feuchtigkeitsgrads ist einfach – wenn er beim Zusammendrücken in der Hand nicht zu einem Klumpen verklebt und nicht rieselt, können Sie mit der Arbeit beginnen.

Beitragsnavigation

Die Fundamentschüttung wird beim Bau von leichten Gebäuden verwendet: Rahmen-, Schaumblock- oder einstöckige aus schwereren Materialien. Für die Montage von Fundamenten mehrstöckiger Gebäude ist sie nicht geeignet, da sie keine hohe Tragfähigkeit aufweist. Für die Anlage des Fundamentpolsters ist grober Flusssand oder gewaschener Grubensand geeignet. Billigeren ungewaschenen Sand zu kaufen, lohnt sich nicht. Der Preisunterschied ist unbedeutend, aber der schmutzige Sand enthält einen hohen Anteil an Verunreinigungen, vor allem Ton, was die Festigkeit des Bauwerksfundaments negativ beeinflusst.

Die Anwendung für Böden mit hohem Wasserstand ist nicht empfehlenswert. Die Dicke der Schicht wird unter Berücksichtigung der zu erwartenden Belastung und Bodenart ausgewählt. Der Sand wird schichtweise aufgeschüttet, befeuchtet, aber nicht mit Wasser überflutet und fest gestampft. Bei der Verlegung in Häusern auf dem Erdreich wird unbedingt eine nicht starre Unterlage errichtet.

Er umfasst zwei Schichten. Diese werden auf Kies oder Schotter aufgeschüttet, jede Schicht wird befeuchtet und gestampft.

Für die Schüttung wird, wie beim Fundament, Flusssand oder gewaschener Grubensand verwendet.

Walzen zur Bodenverdichtung: Varianten und Bewertungen

Es gibt viele Möglichkeiten, den Boden zu verdichten, um ihn für den Beginn von Bauarbeiten geeignet zu machen. Dies kann mit Hilfe der kreisförmigen Bewegung schwerer Maschinen wie Muldenkippern und Lastwagen erfolgen. Mit Bulldozern wird der Boden geebnet, mit Muldenkippern verdichtet. Das wirksamste Mittel hierfür sind jedoch Maschinen, die speziell für diesen Zweck entwickelt wurden. Das sind natürlich Walzen zur Bodenverdichtung. Aber welche Walzen eignen sich am besten für die jeweilige Aufgabe? Welche Typen gibt es und welche erfüllen ihre Aufgabe am besten? Lassen Sie uns versuchen, dies zu verstehen.

Bodenverdichtung mit Walzen

Während der Bauarbeiten, insbesondere in der Phase der Vorbereitung des Geländes für die Asphaltverlegung, muss häufig das Problem übermäßiger Bodenlockerheit gelöst werden. Die erforderliche Ausrüstung kann gekauft, gemietet oder die Bodenverdichtung mit Walzen bestellt werden. Der Preis für ähnliche Bauleistungen hängt von verschiedenen Faktoren ab. Dazu gehören die zu verdichtende Bodenfläche, die Anzahl der für diese Arbeit erforderlichen Maschinen und die Höhenunterschiede des zu planierenden Geländes. Beispielsweise ist die direkte Verdichtung eines Schüttbodens mit einer Walze schwieriger, als ihn zunächst mit Bulldozern zu ebnen und dann zu verdichten. Es gibt verschiedene Gerätetypen, aber das Funktionsprinzip ist bei allen gleich. Übrigens können sie zum Preis von 13 € pro Stunde gemietet werden.

Aufbau

Das wesentliche Arbeitselement jeder Walze ist die Walztrommel. Es handelt sich um einen schweren Zylinder, der gleichzeitig die Funktion der Verdichtungswalze und der Vorderräder der Maschine übernimmt. Während der Fahrt verdichtet und ebnet die Walze mit ihrer Masse den Boden, über den sie fährt. Erdverdichtungswalzen sind mit zwei solchen Teilen ausgestattet. Eines davon, wie oben erwähnt, dient als Verdichtungselement, das zweite, hinten angeordnet, wird als „Nachlaufwalze“ bezeichnet. Sie dient dazu, die Maschine in die eine oder andere Richtung zu lenken. Die vordere Walze älterer Modelle ist mit einem mechanischen Antrieb ausgestattet. Bei modernen Maschinen kommt ein hydraulischer Antrieb zum Einsatz. Dies liegt an der Konstruktion moderner Mechanismen. Sie sind fast alle Vibrationswalzen. Der Vibrator dieser Mechanismen umfasst einen Hydraulikantrieb. Da im Lenksystem ein ähnliches System verwendet wird, ist der Einsatz eines Hydraulikantriebs für die vordere Walze die optimale Lösung.

Varianten

Erdverdichtungswalzen lassen sich in statische und Vibrationswalzen unterteilen. Erstere verdichten den Boden nur durch ihr Eigengewicht. Die Walze des zweiten Typs enthält eine Vibrationseinrichtung.

Dies ist jedoch nur eine Klassifizierung nach der Art der Bodenbearbeitung. Tatsächlich gibt es weitaus mehr Varianten. Walzen unterscheiden sich auch nach der Art der Walzen. So können sie Stampffußwalzen, Gummireifenwalzen, Kombinationswalzen oder Gitterwalzen sein. Gummireifenwalzen sind für alle Bodentypen geeignet. Stampffußwalzen werden hauptsächlich zur Verdichtung von nachgiebigen Bodenarten verwendet. Das kann Lehm sein, auch mit Kiesanteil. Sand und feuchter Boden sind kein ideales Einsatzgebiet für Stampffußwalzen.

Vibrationswalzen

Die Konstruktion einer Vibrationswalze zeichnet sich durch ein Gerät aus, das starke Vibrationen erzeugt. Das Funktionsprinzip des Vibrators ist einfach: Eine schwere Welle dreht sich um einen verschobenen Schwerpunkt, wodurch hochfrequente Schwingungen entstehen, die den Boden verdichten können.

Die Frequenz, mit der die Arbeitstrommel vibrieren kann, liegt zwischen 24 und 48 Hz. 1 Hz entspricht einer Schwingung pro Sekunde. Auch die Vibrationsamplitude der Trommel spielt eine große Rolle bei der Bodenverdichtung. Dieser Parameter des Vibrationssystems der Walze kann vom Fahrer eingestellt werden. Am häufigsten werden zwei Modi verwendet: eine Amplitude von 0,6 mm bis 1 mm und eine Amplitude von 1,35 mm bis 2,2 mm.

Die Steuerungssysteme moderner Vibrationswalzen ermöglichen die Einstellung beider Parameter: Amplitude und Frequenz der Walzenvibration. Diese Möglichkeit erlaubt es, die Maschine an bestimmte Bodenarten anzupassen, sie auf deren Eigenschaften wie Dichte, Viskosität, Rieselfähigkeit und so weiter abzustimmen.

Die Bodenverdichtung mit Vibrationswalzen kann mit verschiedenen Taktiken durchgeführt werden. Als effektive Strategie gilt die Verdichtung des Bodens in mehreren Durchgängen. Zuerst mit maximaler Amplitude und niedrigster Frequenz der Walzenvibration, dann mit allmählicher Erhöhung der Vibrationsfrequenz. Auf diese Weise werden zuerst die tiefen Bodenschichten verdichtet, dann die oberen.

Als Vorteil der Konstruktion kann man ihr relativ geringes Gewicht betrachten. Eine solche Walze bewältigt die gestellte Aufgabe mit einem viel geringeren Gewicht als ihr statisches Vorbild. Nachteil ist die Qualität der ausgeführten Arbeit. Der statische Mechanismus hinterlässt einen ebeneren Boden als der vibrierende, nach dem leichte Wellen auf der Bodenoberfläche sichtbar sind.

Statische

Walzen zur Bodenverdichtung des statischen Typs werden immer seltener eingesetzt; an ihre Stelle sind neue vibrierende Verdichtungsgeräte getreten, die Kraftstoff sparsamer verbrauchen. Aber die statischen werden noch lange nicht aus dem Arsenal der Bauunternehmen verschwinden. Der Grund für die Langlebigkeit dieser Maschinen liegt darin, dass sie dort eingesetzt werden können, wo Vibrationen jeder Art äußerst unerwünscht sind. Beispielsweise werden beim Asphaltieren auf einer Brücke oder einer Überführung ausschließlich solche Walzen verwendet, da dies den Sicherheitsanforderungen entspricht.

Außerdem hinterlassen Mechanismen dieses Typs einen ebeneren Boden. Daher werden sie in Fällen eingesetzt, in denen eine ideale Oberfläche wichtig ist.

Zu den offensichtlichen Nachteilen gehört auch der hohe Kraftstoffverbrauch. Das Gewicht der Walze ist recht hoch, zudem sind mehr Durchgänge erforderlich, um ein qualitativ hochwertiges Ergebnis zu erzielen.

Gitterwalzen

Als Gitterwalzen bezeichnet man Walzen, deren Walzenoberfläche eine gitterartige Struktur aufweist. Dieser Typ von Verdichtungsmaschinen wird bei Arbeiten auf schwierigem Boden eingesetzt. Die geriffelte Walzenoberfläche zerkleinert große Erdklumpen, und die Walze verdichtet sie mit ihrem Gewicht. Dies kann nützlich sein, wenn der Boden aus Haufen gefrorener Erde oder Lehm mit Sandsteinbeimischungen besteht. Im Übrigen unterscheidet sich die Konstruktion der Gitterwalzen nicht von den anderen.

Pneumatikreifenwalzen

Sie unterscheiden sich von anderen dadurch, dass sie keine Walzen haben. Stattdessen sind vorne und hinten an den Maschinen Reihen von Rädern mit Luftreifen angebracht. Die fast dicht an dicht angeordneten Räder weisen dennoch kleine Zwischenräume auf. Damit dies die Arbeitsqualität der Maschine nicht beeinträchtigt, ist die hintere Radreihe so angebracht, dass ihre Spur nicht mit den Spuren der Vorderräder übereinstimmt, sondern diese überlappt.

Bewertungen zu Mechanismen verschiedener Arten

Walzen aller oben genannten Arten sind ein unverzichtbares Werkzeug auf jeder Baustelle. Kein Wunder, dass sie bereits eine große Anzahl von Bewertungen von Bauarbeitern gesammelt haben. Darunter sind sowohl positive als auch negative. Negative Bewertungen entstehen meistens durch den Einsatz der Maschine an Orten, wo ihre Verwendung nicht angemessen ist. Oft wird ältere Technik, wie etwa statische Walzen, wegen unzuverlässiger Vibration kritisiert. Dabei muss man verstehen, dass solche Maschinen nur in bestimmten Situationen sinnvoll einsetzbar sind, wo sie durch nichts Gleichwertiges ersetzt werden können.

Außerdem kann man eine Walze auch mieten. Zum Beispiel ist die Walzenvermietung in Almaty, der Region und anderer nahegelegener Gebiete ein recht verbreiteter Service, aber es ist wichtig, das Unternehmen sorgfältig auszuwählen.

Handmechanismus

Alle oben genannten Geräte sind auf großen Baustellen, beim Verlegen von Asphaltdecken und anderen industriellen Maßnahmen unverzichtbar. Aber was ist, wenn man ein kostengünstiges, wendiges Gerät für den Garten oder das Privatgrundstück benötigt, das keinen Ölwechsel, keinen Kraftstoff, kein Aufladen des Akkus und keine sonstige Wartung erfordert?

In solchen Fällen wird eine Handwalze zur Bodenverdichtung eingesetzt. Dieses Werkzeug besteht aus einer schweren Walze mit einem bequemen Griff, an dem eine Person sie in die gewünschte Richtung rollen kann. Ein solches Gerät wird zum Walzen von umgegrabener Erde, zum Verdichten von Schotter unter dem Fundament, zum Verdichten des Bodens für einen zukünftigen Rasen und für viele andere ähnliche Arbeiten verwendet.

Wie Sie eine Handwalze zur Bodenverdichtung selbst herstellen

In Baumärkten kann man fertige Modelle kaufen, aber man kann leicht eine Handwalze zur Bodenverdichtung selbst herstellen. Das Hauptteil eines solchen Werkzeugs ist eine schwere Walze. Die Hauptsache ist, sich zu überlegen, woraus man dieses Bauteil fertigt, und den Griff kann man aus jedem Rohr bauen, indem man es im richtigen Winkel biegt und bequeme Handgriffe anbringt, zum Beispiel solche, die von einem Fahrradlenker stammen. Der einfachste Weg, eine schwere Walze herzustellen, ist die Verwendung eines großen Metallbehälters, der mit Sand oder einem anderen schweren Material gefüllt ist. Damit die Arbeit mit der Handwalze nicht zur Qual wird, sollte ihr Gewicht 120 kg nicht überschreiten. Die optimale Breite beträgt dabei 1 Meter.

Eine Handwalze zur Bodenverdichtung kann man auch aus einem Asbest- oder Keramikrohr mit geeignetem Durchmesser herstellen. In die Mitte dieses Rohrs wird ein Metallrohr eingesetzt. Die Hauptsache ist, es absolut gerade einzusetzen, sonst funktioniert es nicht. Der Raum zwischen den Innenwänden des Asbestrohrs und den Außenwänden des Metallrohrs wird mit Zementmörtel gefüllt. Sobald der Beton ausgehärtet ist, kann man die Achse des Griffs in das Metallrohr einsetzen.

Straßen-Vibrationswalzen

Die handgeführte Straßenvibrationswalze AMMANN AR 65 ist technisch einzigartig und wirtschaftlich vorteilhaft, da sie sowohl für das Abwalzen der oberen bituminösen Schichten des Straßenbelags als auch für die Verdichtung der unteren Fundamente eingesetzt werden kann.

Durch einfaches Umschalten wählen Sie nach Wunsch die benötigte Amplitude:

• die große Amplitude für die Verdichtung von Erdreich
• die kleine Amplitude für Asphaltbeton

Die Walze ist mit zwei Varianten von leistungsstarken Dieselmotoren von Hatz ausgestattet:

Vollhydraulik
Der Antrieb und die Vibration erfolgen hydraulisch. Dadurch entfallen an der Walze schnell verschleißende mechanische Komponenten, was die Wartung erheblich vereinfacht und deren Kosten senkt. Die Hydraulik sorgt für eine stufenlose Regelung von Geschwindigkeit und Fahrtrichtung sowie für ein sanftes Anfahren und weiches Abbremsen.

Ohne zusätzliche Nacharbeiten: Die beidseitig offenen Walzen ermöglichen das Arbeiten dicht entlang von Bordsteinen, Wänden und anderen vertikalen Hindernissen.

Elektrostart: serienmäßig an der Walze AR 65 mit Hatz-Motor 1 B 40 verbaut. An der Walze AMMANN AR 65 mit HATZ SUPRA 1 D 41 S Motor kann der Elektrostart auf Wunsch als zusätzliche Option eingebaut werden.

Sicherheit großgeschrieben: Die Deichsel der Walze ist mit einer Not-Bremse ausgestattet. Die Rückwärtsgeschwindigkeit ist auf 2,5 km/h begrenzt. Die Walze verfügt über eine automatische hydraulische Walzensperre bei Motorabschaltung, um ein Wegrollen beim Parken, Verladen und Transport zu verhindern.

Hauptvorteile von Handwalzen

Diese Walzen bieten eine ganze Reihe von Vorteilen im Vergleich zu anderen Geräten für Rüttel- und Verdichtungsarbeiten. Nämlich:

• Relativ geringes Gewicht. Normalerweise wiegt eine solche Walze 700–800 Kilogramm. Natürlich kann man eine solche Maschine nicht von Hand heben, aber ein einfacher Gabelstapler oder ein anderes Hebezeug kann dies bewältigen. Am Rahmen ist speziell ein Haken zum Anschlagen bei Kranarbeiten vorgesehen, und der Rahmen ist so gestaltet, dass er die Mechanismen vor inneren Beschädigungen schützt.
• Wendigkeit. Solche Vibrationswalzen sind bei Arbeiten auf engem Raum allen anderen überlegen. Dazu gehören: Straßenränder, Bereiche neben Zäunen oder Bordsteinen, Stellen um Laternenmasten, Verkehrsschilder, Kanaldeckel und so weiter. Eine Person kann ein solches Gerät leicht bedienen. Gleichzeitig wird eine spezielle Sperre aktiviert, wenn der Motor abgeschaltet wird, sodass die nicht arbeitende Walze sich nicht eigenständig bewegen kann.
• Einfache Bedienung. Trotz des scheinbar großen Gewichts kann das Gerät von einer Person leicht von Hand gesteuert werden, weshalb es als Handwalze bezeichnet wird. Dank der Hydrauliksysteme gibt es keine schnell verschleißenden Teile. Der Mechanismus benötigt selten zusätzliche Wartung, da es keine aufeinander reibenden Teile gibt.
• Relative Preisgünstigkeit. Handvibrationswalzen sind deutlich günstiger als ihre größeren Pendants. Zudem sind sie bei kleineren Arbeitsvolumen am nützlichsten.

Dank all dieser Bedingungen nehmen solche Maschinen zu Recht ihren Platz in der technischen Ausstattung der zuverlässigsten Bauunternehmen ein. In unserem Katalog finden Sie verschiedene Modelle, die Ihren Fuhrpark verbessern und Ihr Unternehmen auf dem Baumarkt wettbewerbsfähiger machen.
