Handstampfer zur Bodenverdichtung selbst herstellen

8. Dezember 2021

Inhaltsverzeichnis:

Alles, was man über Handstampfer wissen muss

Besonderheiten
Welche Arten gibt es?
Tipps zur Nutzung
Wie stellt man sie selbst her?
- Vorbereitung des Balkens
- Herstellung des Schuhs
- Befestigung des Schuhs
- Montage des Griffs

Beim Bau und der Nutzung eines Landhauses entsteht häufig der Bedarf, Bodenschichten oder Schotter zu verdichten. Beispielsweise muss oft ein Gehweg repariert, der Boden in einem Schuppen angehoben oder eine andere Arbeit im Zusammenhang mit dem Boden erledigt werden.

Um sich den Kauf teurer Stampfer für solche Arbeiten zu sparen, kann man das Werkzeug selbst herstellen. Es lohnt sich, genauer zu betrachten, was ein Handstampfer ist, welche Eigenschaften er hat und wie man ihn richtig zusammenbaut, damit er lange hält.

Besonderheiten

Mechanisierte Bodenverlegung ist nicht immer möglich. Bevor man mit der Herstellung eines Stampfers beginnt, sollte man die Besonderheiten der Arbeit mit Schotter und Sand kennenlernen. Anfänger im Bauwesen verstehen nicht immer, warum Schotter verdichtet werden muss, doch hier gibt es einige Nuancen.

Dadurch, dass Schotter durch Zerkleinerung größerer Steine gewonnen wird, haben die resultierenden Partikel unterschiedliche Formen und Größen. Infolgedessen liegen die Elemente beim Verlegen der Tragschicht nicht dicht aneinander. Daher ist eine weitere Verdichtung erforderlich, um die erforderliche Festigkeit der Schicht zu erreichen.
Nach der Verdichtung verringert sich die Dicke des aufgetragenen Schotters. Die anfängliche Dicke eines solchen Unterbaus wird durch Berechnung unter Berücksichtigung der erforderlichen Lasten bestimmt.
Die Verdichtung von Schotter ergibt eine stabilere Basis, die beeindruckende Lasten tragen kann. Interessanterweise ist beim Verlegen des Materials auf felsigem Boden keine Verdichtung erforderlich – es genügt, den Kies an für die Verdichtung unzugänglichen Stellen zu ebnen.

Zusätzlich sollte bei der Verarbeitung von Schottermaterial eine Keilung durchgeführt werden – die Aufteilung des Kieses in Fraktionen. Dazu wird zunächst eine Schicht größerer Steine ausgelegt und von Hand gestampft, dann Material mittlerer Körnung, das ebenfalls verdichtet werden muss. Die oberste Schotterschicht sollte feinkörnige Partikel enthalten. Sie muss eingeebnet und mit der Stampfe bearbeitet werden.

Was die Besonderheiten der Verwendung einer Stampfe zur Verdichtung von Sand betrifft, gibt es bei dem Verfahren einige Nuancen, die zu beachten sind. Für eine feste und dauerhafte Basis wird empfohlen, kiesartiges Material mittlerer oder feiner Körnung zu verwenden. Beim Bau eines monolithischen Bauwerks sollte jedoch Flusssand gewählt werden, der anschließend ebenfalls verdichtet werden muss.

Um ein Auswaschen des zukünftigen Untergrunds zu vermeiden, muss der Boden vor dem Aufschütten des Sandes mit Geotextil ausgelegt werden. Der Sand selbst muss gesiebt werden, um Fremdstoffe zu entfernen, die die Zusammensetzung des Untergrunds negativ beeinflussen könnten.

50% des erfolgreichen Verlegens eines Kies-Sand-Kissens hängen von der Ausrüstung ab, daher ist es wichtig, einen zuverlässigen Handstampfer zu montieren.

Welche gibt es?

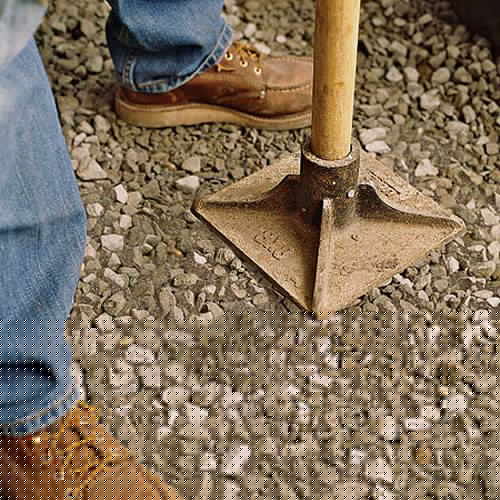

Ein Handstampfer ist ein spezielles Werkzeug, das für kleine Arbeitsvolumen konzipiert ist. Je nach Größe, Höhe und anderen funktionalen Merkmalen des Stampfers werden folgende Arten solcher Geräte unterschieden:

für Pflastersteine oder Asphalt;
für Kies, Sand;
für Beton.

Es ist zu beachten, dass Handstampfer hauptsächlich zur zuverlässigen Verdichtung von Sanduntergründen verwendet werden. Durch die durchgeführten Arbeiten erhält man eine qualitativ hochwertige Sandschicht, die später hohe Belastungen aufnehmen kann.

Bei der Auswahl des Werkzeugs sollte der Bediener die genannten Faktoren beachten.

Bedienungstipps

Bei der Verwendung von Handstampfern gibt es keine Schwierigkeiten, wenn kein Motor verbaut ist. Anders verhält es sich, wenn das Werkzeug eine Rüttelplatte ist, mit der Schotter, Sand oder eine andere Oberfläche verdichtet wird.

Grundlegende Tipps für die Arbeit mit Stampfern in Form von Rüttelplatten zur Verdichtung von Beton.

Bevor Sie mit der Arbeit beginnen, wird empfohlen, die Platte gründlich auf Mängel zu überprüfen. Besondere Aufmerksamkeit sollte dem Riemenantriebsgehäuse gewidmet werden, da es den Motor vor Staub schützt.
Die zu verdichtende Fläche sollte von Schmutz befreit und gut geebnet werden. Es wird nicht empfohlen, mit einer Rüttelplatte auf nasser oder übermäßig trockener Oberfläche zu arbeiten, da das Werkzeug schnell beschädigt werden kann.
Der Bediener des Geräts muss hinter dem Werkzeug stehen und es führen. Es ist nicht erlaubt, sich über das Gerät zu beugen oder den Arbeitsfortschritt des Werkzeugs selbstständig zu beschleunigen.
Zur Bedienung des Vibrationsstampfers sollten Sie einen speziellen Griff nehmen, mit dem Sie das Werkzeug rechtzeitig in die gewünschte Richtung drehen können.

Es ist auch zu beachten, dass während des Betriebs des Geräts regelmäßig Verschleißteile ausgetauscht werden sollten: Öl, Beläge, Gehäuse und andere Elemente.

Wenn dies nicht vorgesehen wird, fällt das Werkzeug schnell aus.

Wie baut man es selbst?

Um einen Stampfer selbst zu bauen, müssen Sie sich zunächst um die Materialien und Werkzeuge kümmern, die bei der Montage des Produkts nützlich sein können. Das am häufigsten verwendete Material ist ein quadratischer Holzbalken mit Seitenlängen von 100-150 mm. Runde Baumstämme sind nicht geeignet, da sie den Boden in den Ecken nicht verdichten können.

Für den Zusammenbau des Stampfers ist es nicht unbedingt erforderlich, neues Schnittholz zu nehmen. Ein bereits gebrauchter Balken ist völlig ausreichend, wenn das Holz keine Fäulnis oder Risse aufweist. Bei der Auswahl eines geeigneten Stücks wird auch empfohlen, auf das Gewicht zu achten: Wichtig ist, dass der Stampfer bequem angehoben werden kann.

Was die Höhe des zukünftigen Werkzeugs betrifft, sollten Sie einen Balken wählen, der bis zur Hüfte oder Brust reicht, was eine bequeme Nutzung gewährleistet. Wenn Sie keine Erfahrung mit einem solchen Produkt haben, ist es besser, einen längeren Balken zu nehmen und ihn bei Bedarf während des Betriebs zu kürzen.

Zusätzlich benötigen Sie:

eine Stahlplatte mit einer Dicke von 2 mm;
ein runder Stock aus Birke;
selbstschneidende Schrauben, Holzschrauben, andere Befestigungen;
Kleber.

Der Zusammenbau eines selbstgebauten Stampfers erfolgt in mehreren Schritten. Der erste Schritt ist die Erstellung einer Zeichnung und eines Schemas des zukünftigen Stampfers mit den erforderlichen Maßen und Anweisungen zur Durchführung der Arbeiten.

Die folgenden Schritte.

Vorbereitung des Balkens

Die Arbeit beinhaltet das Absägen der Enden des Werkstücks im rechten Winkel. Zusätzlich sollten Sie die Enden mit einem Hobel auf ein Quadrat anpassen und an jeder Kante eine Fase mit einer Breite von nicht mehr als 5 mm abnehmen. Dies geschieht, damit die Verwendung des Stampfers so bequem und sicher wie möglich ist.

Herstellung des Schuhs

Um dies zu tun, müssen Sie zunächst die Maße übertragen auf das vorbereitete Stahlblech. Dies kann mit Kreide erfolgen. Danach müssen Sie das Werkstück ausschneiden und die Grate entfernen, nachdem Sie das Teil in einen Schraubstock eingespannt haben. Wenn dies erledigt ist, müssen Sie Löcher für die Schrauben vorsehen. Außerdem müssen Sie Vertiefungen für die Schraubenköpfe machen und Schleifpapier verwenden, um die Oberfläche für einen festeren Sitz der Befestigungen zu reinigen. Um den Schuh zusammenzubauen, müssen Sie mit einem Schraubstock die markierten Flügel biegen.

Befestigung des Schuhs

Wenn der zweite Schritt abgeschlossen ist, sollten Sie überprüfen, wie fest die Stahlplattenauflage sitzt. Wenn der Sitz nicht sicher ist, müssen Sie das Metall nachschlagen oder das Holz nacharbeiten. Wichtig ist, dass jede Ebene des Schuhs dicht an der Stirnfläche anliegt. Die endgültige Befestigung des Elements erfolgt mit Schrauben.

Montage des Griffs

Um den Griff zu montieren, müssen Sie zuerst seine Mitte markieren, wo später der Bohrer eindringt. Die Markierung sollte sich etwa 100 mm vom oberen Ende entfernt befinden. Für das Bohren des Lochs wird empfohlen, einen Bohrer zu wählen, der 2 mm kleiner als der ausgewählte Griff ist. Wenn das Loch gebohrt ist, müssen Sie das Holz nacharbeiten und versuchen, den Griff einzusetzen. Falls eine Korrektur erforderlich ist, können Sie den Stiel hobeln, damit der Griff sicher in der vorbereiteten Stelle sitzt. Es wird nicht empfohlen, den Griff mit einem Hammer einzuschlagen, um Risse oder Splitter im Holz zu vermeiden. Sobald die gewünschte Position erreicht ist, muss der Griff befestigt werden. Dies geschieht durch Auftragen von Kleber auf die Wände des vorgebohrten Lochs. Der Griff wird nach den Markierungen ausgerichtet und überschüssiger Klebstoff wird abgewischt. Die Position des Griffs wird zusätzlich mit einer langen Schraube fixiert.

Nachdem der Kleber getrocknet ist, können Sie die Festigkeit des Griffs überprüfen. Wenn das Element fest sitzt, kann der Besitzer der Handstampfer mit der Nutzung beginnen. Nach Abschluss der Arbeiten wird empfohlen, den Stampfer gründlich von Staub zu reinigen.

Das Werkzeug sollte an einem vor Niederschlag geschützten Ort aufbewahrt werden.

Wie Sie eine Handstampfer zur Bodenverdichtung aus Metall herstellen, erfahren Sie im folgenden Video.

Wie Sie eine Rüttelplatte zur Bodenverdichtung selbst bauen

Eine Rüttelplatte kann ein nützliches Werkzeug auf dem Grundstück sein. Wenn Sie keine großen Arbeiten zur Bodenverdichtung planen, können Sie das Gerät mieten. Bei häufiger Nutzung ist es jedoch sinnvoll, eine Rüttelplatte selbst zu bauen. Sie hat eine recht einfache Konstruktion, und der Herstellungsprozess wird nicht viel Zeit in Anspruch nehmen und keine großen finanziellen Investitionen erfordern.

Einsatzbereich und Funktionsprinzip
Wichtige technische Eigenschaften
Bauanleitung

Anwendungsbereich und Funktionsprinzip

Rüttelplatten werden aktiv bei Bau- und Reparaturarbeiten unterschiedlicher Komplexität eingesetzt, zum Beispiel beim Straßen- oder Gehwegbau usw. Das Gerät hat kompakte Abmessungen, was die Verwendung an schwer zugänglichen Stellen, einschließlich Gräben, ermöglicht. Die Konstruktion des Werkzeugs besteht aus vier Hauptelementen:

Arbeitsplatte aus Stahl oder Gusseisen.
Vibrator.
Rahmen.
Antriebseinheit.

Die Basis des Aggregats ist eine massive Platte, in deren Mitte sich der Vibrator befindet. Er wird über einen Keilriemenantrieb oder eine Kupplung mit dem Antrieb verbunden. Der Vibrator wandelt die Drehbewegung in eine Schwingbewegung um. Als Antrieb können Verbrennungsmotoren oder Elektromotoren verwendet werden.

3>Wichtige technische Eigenschaften

Das wichtigste Merkmal des Aggregats ist das Gewicht der Arbeitsplatte. Es bestimmt etwa 70 % der gesamten Leistung einer selbstgebauten Rüttelplatte sowie die Eignung des Werkzeugs für die auszuführenden Arbeiten. Je nach diesem Wert werden vier Kategorien von Aggregaten unterschieden:

Leicht – das Gewicht überschreitet 75 kg nicht.
Universal – die Platte wiegt 75−140 kg.
Mittelschwer – das Gewicht liegt zwischen 90 und 140 kg.
Schwer – das Gewicht der Platte übersteigt 140 kg.

Für den Hausgebrauch reicht es völlig aus, eine Rüttelplatte der ersten Kategorie selbst zu bauen. Auch die Leistung des Antriebs hat großen Einfluss auf die Produktivität und Qualität der ausgeführten Arbeiten. Ein optimales Verhältnis von Gewicht zu Leistung sind 5 PS pro 100 kg Gewicht.

Zu den weiteren Merkmalen des Aggregats sind drei hervorzuheben:

Vibrationskraft – zeigt die Stärke der Vibrationen der Basis an.
Abmessungen der Arbeitsplatte – bestimmen den Druck der Basis auf die Einheit der bearbeiteten Oberfläche, und dieser Wert sollte nicht unter 0,3 liegen.
Art des Kraftaggregats – an Rüttelplatten können Elektro-, Benzin- und Dieselmotoren angebracht werden.

3>Bauanleitung

Eine selbst gebaute Rüttelplatte mit Elektromotor ermöglicht erhebliche Einsparungen, da industrielle Geräte relativ teuer sind. Die Konstruktion des Werkzeugs ist nicht besonders kompliziert, und man kann es relativ schnell selbst herstellen. Zu den notwendigen Materialien und Ersatzteilen gehören:

Antrieb – wird je nach persönlicher Vorliebe gewählt. Viele Besitzer von Hausgrundstücken entscheiden sich dafür, eine elektrische Rüttelplatte 220 V selbst zu bauen, basierend auf einem Plattformrüttler des Modells IW-98E oder einem anderen.
U-Profil – 2 Stück
Basis für die Arbeitsplatte – Stahlblech mit einer Dicke von mindestens 8 mm.
Weiche Polster – werden an den Griffen des Werkzeugs angebracht und dienen zur Dämpfung von Vibrationen.
Befestigungselemente für den Motor.
Räder – 2 Stück
Rohr.

Von dieser Liste sind die Räder nicht zwingend erforderlich, aber sie erleichtern den Transport des Werkzeugs. Man kann auch eine Rüttelplatte mit Rücklauf selbst bauen, was die Arbeit auf schmalen oder kleinen Grundstücken erleichtert.

In das Stahlblech sollten mit einem Winkelschleifer auf beiden Seiten zwei 5 mm tiefe Einschnitte gemacht werden. Sie sollten etwa 10 mm vom Rand entfernt und symmetrisch angebracht werden. Anschließend sind die Kanten des Blechs umzubiegen, sodass es eine Ski-Form erhält, um ein Eingraben der Platte während der Arbeit zu vermeiden. Die Einschnittstellen müssen verschweißt werden, um so ihre Position zu fixieren.

Der Rüttler wird auf U-Trägern montiert, die nicht über die Höhe der Arbeitsplatte hinausragen dürfen. Die U-Träger müssen zuverlässig angeschweißt werden, daher sollten die Schweißnähte quer verlaufen. Der Abstand zwischen ihnen wird entsprechend der Position der Befestigungslöcher an der Antriebseinheit gewählt.

Ein Rohr wird für die Herstellung der Griffe benötigt, an denen anschließend weiche Polster angebracht werden müssen. Ohne diese wäre die Arbeit mit dem Gerät äußerst unangenehm, da die Platte aufgrund der starken Vibrationen nur schwer zu halten wäre. Wenn das Aggregat mit einem elektrischen Antrieb ausgestattet ist, bedarf es keiner besonderen Wartung.

>Dies gilt nicht für einen Benzin-Verbrennungsmotor. Vor Arbeitsbeginn muss stets die Zuverlässigkeit aller Verbindungen überprüft werden. Es ist äußerst wichtig, die Zündkerzen regelmäßig von Ablagerungen zu reinigen, um die Lebensdauer zu verlängern. Zwischen dem ersten und zweiten Ölwechsel sollten nicht mehr als 25 Betriebsstunden vergehen. Der darauffolgende Wechsel kann nach 80 oder sogar 100 Stunden durchgeführt werden.

2>Hausbau

Es ist ziemlich schwierig, sich einen Bauprozess ohne die Verwendung von Schotter vorzustellen. Er wird bei der Erstellung von Fundamenten, beim Anmischen von Beton, bei der Anlage von Gartenwegen, bei der Landschaftsgestaltung sowie beim Bau von Zufahrtsstraßen und Autobahnen eingesetzt. In diesem Artikel geht es um die Grundlagen der Schotterverdichtung.

Inhalt:

Das Produkt der Gesteinszerkleinerung wird zur Herstellung des sogenannten Unterbaus verwendet, der folgende Funktionen erfüllt:

Nivellierung des Untergrunds vor weiteren Arbeiten;
Verleihung von Festigkeit an tragschwache Böden;
Schutz der Bauwerke vor negativen Feuchtigkeitseinflüssen;
Erhöhung der Widerstandsfähigkeit unter hohen Belastungen.

In jedem Fall hängt die Qualität des Schotterfundaments direkt von den physikalisch-technischen Eigenschaften des Materials ab. Diese lassen sich nicht am äußeren Erscheinungsbild erkennen, sondern werden in den begleitenden Dokumenten und Zertifikaten angegeben.

Schotterarten

Dieses Schüttgut wird hergestellt, indem Felsblöcke durch Brechgeräte geleitet werden. Am Ausgang erhält man Gestein verschiedener Körnungen von 0*5 bis 40*70 mm. Die Größe bestimmt den Anwendungsbereich. Für den Hausbau wird hauptsächlich Schotter der Körnung 5*20 und 20*40 mm verwendet.

Die Art des Baumaterials kann sein:

Granitschotter. Er zeichnet sich durch hohe natürliche Festigkeit und die Fähigkeit aus, unterschiedlich gerichteten Belastungen standzuhalten;
Kalksteinschotter. In der Härte steht er Granitschotter kaum nach. Er ist jedoch wesentlich günstiger. Eignet sich hervorragend für den Wohnungsbau;
Schlackenschotter. Dieses Material wird aus Abfällen der metallurgischen Produktion gewonnen. Die Kosten sind viel niedriger als die der oben genannten Kiestypen. Aufgrund schädlicher Verunreinigungen in seiner Zusammensetzung ist der Anwendungsbereich jedoch recht begrenzt;

sekundär. Schotter wird aus Bauabfällen hergestellt (Ziegelbruch, Asphalt- oder Betonresten). Natürlich weist das recycelte Material keine hohen Qualitätswerte auf, weshalb es sich nicht für alle Arten von Arbeiten eignet.

Vor dem Kauf sollte man auf einen Parameter wie die Plattigkeit achten. Ein hoher Anteil an plattenförmigen Körnern verringert die Festigkeit des fertigen Fundaments beim Bau von Objekten jeder Art erheblich. Daher gilt: Je niedriger dieser Wert, desto besser.

Verdichtungsbeiwert von Schotter

Bei Eigenbauarbeiten ist jeder schon auf das Problem von Materialmangel oder -überschuss gestoßen. Die Fähigkeit, die benötigte Menge zu berechnen, ist ein wichtiger Aspekt jedes Prozesses. Für den privaten Bedarf werden häufig Durchschnittswerte verwendet.

Um das Volumen zu berechnen, muss man Folgendes wissen:

die erforderliche Dicke des Kissens nach der Verdichtung. In der Regel beträgt dieser Wert 0,2 oder 0,25 m;
die Verdichtung von Schotter mit einer Rüttelplatte: der Verdichtungsbeiwert beträgt 1,3. Dieser Parameter gilt für die meisten Fraktionen, die mit mechanisierten Mitteln verdichtet wurden;
das spezifische Gewicht des Schüttguts, das im Zertifikat angegeben ist. Zur Vereinfachung der Berechnung nehmen wir ein Gewicht von 1,5 t/m³ an, das für gewöhnlichen Schotter typisch ist.

Mit allen Komponenten der Gleichung berechnen wir das Material für 1 Quadratmeter Verlegung: 0,25 × 1,3 × 1,5 = 0,4875 t.

Wie bei jeder Berechnung wird das Ergebnis aufgerundet. Für eine 1 m² große Fläche mit einer 25 cm dicken Schotterschicht werden also 490 kg benötigt. Die Berechnung des Volumens für 10-20 m² fällt dann schon viel leichter.

Warum ist eine Verdichtung des Schotterfundaments erforderlich?

Mit der Frage der Verdichtung beschäftigen sich alle Anfänger im Bauwesen. Schließlich ist Stein an sich ein festes Material, und es reicht eigentlich aus, ihn zu glätten, um zum nächsten Arbeitsschritt überzugehen. Aber so einfach ist es nicht.

Schotter wird durch Brechen gewonnen, wobei die Kornkanten eine freie Form annehmen. Beim Einfüllen des Materials entstehen zwischen den einzelnen Elementen Lufteinschlüsse, die den Widerstand unter Belastung verringern.
Die dichte Anlagerung einzelner Fragmente verringert das Risiko ihres ‚Wanderns‘. Denn nach der Verdichtung des Bodens mit Schotter verschwinden die Hohlräume oder werden deutlich reduziert. Dadurch entsteht eine zusätzliche Sicherheitsreserve des Fundaments.

Als Ausnahme kann felsiger Boden betrachtet werden, der als Baugrund dient. In diesem Fall reicht es völlig aus, die Schotteraufschüttung für die nachfolgenden Arbeiten zu ebnen: Verlegen von Fliesen, Gießen von Betonmischungen usw.
Unter anderen Bedingungen darf Kies nicht nur auf dem Boden liegen, sondern muss verdichtet werden, um eine einheitliche Ebene zu bilden. Die dichte Füllung des Raums zwischen den Körnern mit Bodenpartikeln verleiht die notwendige Monolithizität.
Die Dicke der verdichteten Schicht kann zwischen 50 und 250 mm variieren. Der Sicherheitsfaktor für die Schotterverdichtung wird durch die spätere Belastung des Fundaments bestimmt (vorbeifahrende Fahrzeuge, Fußgänger, Gebäudelast usw.).
Die Verwendung von Schotter unterschiedlicher Fraktionen kann in einer separaten Zeile hervorgehoben werden. Das Verfahren erfolgt in mehreren Schritten: Zunächst wird grobes Material verwendet und verdichtet, dann wird feinerer Schotter aufgebracht und erneut verdichtet, die letzte Schicht besteht aus feinkörnigem Material, und die Oberfläche wird abschließend gewalzt.

Verdichtung von Schotter mit einer Handstampfer

Wenn keine spezielle Vibrationsausrüstung vorhanden ist, nutzen Heimwerker selbstgefertigte Werkzeuge. Natürlich erfordert eine solche Verdichtung eine gute körperliche Verfassung. Die Handstampfer ist bei geringem Arbeitsvolumen geeignet.

Es gibt zahlreiche Möglichkeiten, eine solche Vorrichtung herzustellen. Die einfachste Variante ist ein Balken mit den Maßen 100 x 100 mm. Man kann auch Holz mit größerem Querschnitt verwenden, um die zu verdichtende Fläche zu vergrößern.
Die Länge des Balkens wird je nach Handlichkeit gewählt, oft orientiert man sich an der Brusthöhe einer Person. Das untere Ende des Werkzeugs wird mit verzinktem Blech beschlagen. Im oberen Bereich werden beidseitig Griffe aus Holzpflöcken oder Metallstäben montiert.
Die Arbeitsweise ist recht einfach. Der Balken wird an den Griffen auf maximale Höhe angehoben und mit Kraft auf die Schotterbasis fallen gelassen. Die wiederholte Ausführung dieser Bewegungen in eine bestimmte Richtung führt zum gewünschten Ergebnis.

Siehe auch:

Sukkulenten für das Freiland

Wenn ein umsichtiger Hausbesitzer einen Metallkopf besitzt, wird dieser an einer dünneren Holzunterlage, zum Beispiel einem Baumstamm, befestigt. Die Vorrichtung wird deutlich leichter, und die Verdichtung geht besser von der Hand.
Eine stabilere Konstruktion bietet ein vollständig aus Metall gefertigtes Gerät (Ständer und Sohle). Allerdings erzeugt dieses Material starke Vibrationen, die Holz hervorragend dämpft. In diesem Fall hilft die Verwendung von Spezialhandschuhen.

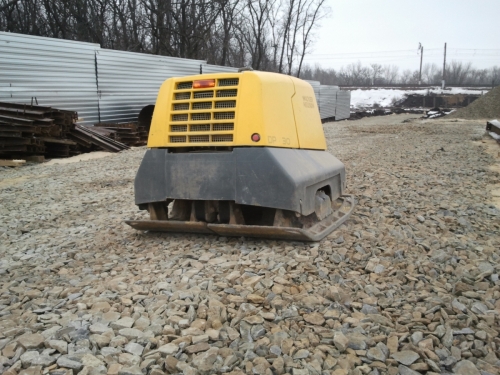

4>Verdichtung von Schotter mit einer Rüttelplatte

Der Einsatz einer Rüttelplatte oder eines Rüttelstampfers ist bei großen Volumen sinnvoll. Mit der Technik kann der Vorgang sowohl an schwer zugänglichen Stellen als auch in Bereichen nahe Gebäudewänden durchgeführt werden.

Das Gerät ist kompakt, zuverlässig und mobil. Einfache Bedienung und hohe Effizienz ermöglichen Arbeiten in höchster Qualität in kurzer Zeit. Für den Hausgebrauch werden Rüttelplatten mit einem Gewicht von 60 bis 120 kg eingesetzt.
Das Funktionsprinzip beruht auf der Vibration der Platte, die durch rotierende Exzenter erzeugt wird. Die Verdichtung erfolgt durch die Übertragung von Stoßschwingungen und Energie vom Stützfuß auf den Schotter.
Dank Stoßdämpfern werden mechanische Schwingungen gedämpft, die in den oberen Teil des Geräts gelangen, und schützen so sowohl den Motor als auch den Bediener. Das Gerät ist mit einem Geschwindigkeitsschalter ausgestattet, der eine Regelung der Hubbewegung ermöglicht.

Nach der Bewegungsart unterscheidet man zwischen einfachwirkenden und reversierenden (mit hin- und hergehenden Bewegungen) Vorrichtungen. Die letzte Variante zeichnet sich durch erhöhte Funktionalität und Effizienz aus. Mit ihrer Hilfe wird die Verdichtung ohne zyklische Bewegung über die zu bearbeitende Oberfläche durchgeführt.
Der Motor kann entweder mit einem flüssigen Erdölprodukt (Benzin oder Dieselkraftstoff) oder durch Anschluss an das Stromnetz betrieben werden. Aggregate mit Elektromotor haben ein geringes Gewicht (bis zu 100 kg). Sie werden häufig bei Arbeiten eingesetzt, bei denen keine hohen Anforderungen an die Verdichtung des Materials gestellt werden.
Solche Ausrüstung kann in Fachgeschäften oder gebraucht, wie man sagt, von privat erworben werden. Die vorteilhafteste Option ist die Anmietung von Geräten, die weitaus günstiger ist.
In jedem Fall ist es wichtig, die Betriebsbedingungen einzuhalten, die die Lebensdauer verlängern und Ausfälle verhindern. Vor Beginn sollten Sie die Bedienungsanleitung sorgfältig lesen und sich mit den Sicherheitsvorschriften vertraut machen.
Regelmäßige Schmierung einzelner Elemente, Reinigung des Luftfilters und Ölwechsel tragen dazu bei, alle technischen Parameter der Ausrüstung zu erhalten.

Alternative Methoden zur Verdichtung von Schotter

Für diese Zwecke können auch selbstgebaute Vorrichtungen verwendet werden, die im Funktionsprinzip mechanisierten Geräten ähneln. Hierfür werden ein alter Metalltrog, ein Rohr, Sand und ein Schweißgerät benötigt.

An den Behälter wird schräg ein Griff aus einem Rohrstück angeschweißt, an der Oberseite wird eine senkrecht angeordnete Armierung befestigt. Der Boden des Troges sollte zusätzlich verstärkt werden, indem ein Eisenblech angeschweißt wird.
Füllt man die Vorrichtung mit Sand, erhält man letztlich ein universelles Handgerät ähnlich einer Asphaltwalze. Das Gerät wird am Griff in die gewünschte Richtung bewegt, und aufgrund seines beträchtlichen Gewichts kommt es zur Verdichtung des Schotters. In der Handhabung ist es recht einfach, erfordert aber ein gewisses Geschick und wiederum körperliche Kraft.
Die zweite Methode ist für die Verdichtung von Schüttgut auf einer geräumigen Fläche geeignet, die frei von Grünanlagen, Pavillons, Zäunen oder anderen Hindernissen ist. Die Technologie setzt ein Auto voraus, mit dem die Verdichtung von Sand und Schotter durchgeführt wird.
Die Kiesschicht wird mit einer Schaufel oder einem Rechen über die gesamte Fläche verteilt. Dann setzen wir uns ans Steuer und beginnen methodisch über die vorbereitete Fläche in verschiedene Richtungen (längs, quer und diagonal) zu fahren, bis das gewünschte Ergebnis erzielt wird.
Wenn sich dabei eine Spur bildet, wird an dieser Stelle Schotter nachgefüllt, daher sollte etwas Material für das Auffüllen zurückgelassen werden. Dann wird die Verdichtung mit der oben genannten Methode fortgesetzt. Natürlich kann man diese Methode nicht als manuell bezeichnen, aber dennoch erfolgt die Verdichtung in Eigenregie ohne die Beteiligung von Baukolonnen oder die Anschaffung von Spezialgeräten.
Die Kontrolle der Schotterverdichtung ist bei allen Bauarbeiten wichtig; sie sollte nicht nur der Form halber durchgeführt oder gar vernachlässigt werden. Sie verleiht Bauwerken oder Fahrbahndecken Zuverlässigkeit und Stabilität und gewährleistet zudem die Betriebssicherheit.
Nach Abschluss der Arbeiten wird die Schotterverdichtung mit einem speziellen Gerät ermittelt.

Vorab sollte eine Bodenanalyse und die Bestimmung des Grundwasserspiegels durchgeführt werden. Die Qualität der Arbeiten hängt genau von diesen Informationen ab. Andernfalls kann selbst bei einer effektiv durchgeführten Verdichtung nicht sichergestellt werden, dass es später nicht zu Setzungen kommt, die wiederum unvorhersehbare Folgen haben.

Stampfer zur Bodenverdichtung selbst gebaut

Beim Bau von Fundamenten müssen sowohl Umplanungen als auch die Errichtung neuer oder die Verlegung alter Bauwerke vorgenommen werden. Und all diese Arbeiten sind in der Regel mit einem ziemlich großen Erdaushub verbunden. Zudem muss der neu aufgeschüttete Boden fast immer sorgfältig verdichtet werden, um ein Absacken nach Bauende zu verhindern.

Normalerweise wird bei geringem Arbeitsvolumen für die Bodenverdichtung schnell ein provisorischer 'Stampfer' aus Gegenständen gebaut, die gerade zur Hand sind und deren Verschwendung nicht schmerzt.

Nach Abschluss der Arbeiten denkt kaum jemand daran, das hastig aus Abfallmaterialien gefertigte Werkzeug aufzubewahren. Lange Zeit machte ich es genauso, bis mir endlich klar wurde, dass es unrationell ist, jedes Mal Zeit, Mühe und Material zu verschwenden. Es ist besser, einmal einen soliden und bequemen Stampfer zu bauen. Zumal ich vorhatte, Boden aufzufüllen und den Garagenboden anzuheben, einen alten Weg zu reparieren und einen neuen im Garten anzulegen sowie Pfosten zu richten. Kurz gesagt, ein guter Stampfer für das Fundament und den Haushalt ist immer nützlich und wird nicht ungenutzt herumliegen.

Als am besten geeignetes Material für den Stampfer habe ich einen Balken mit einem Querschnitt von 150×150 mm bestimmt. Man hätte auch ein Stück Rundholz verwenden können, aber mit einem solchen Stampfer in den Ecken eines Raumes zu arbeiten ist sehr unbequem. Daher schnitt ich einen Rohling von 700 mm Länge von einem Balken mit passendem Querschnitt ab. Die Enden des Rohlings sägte ich exakt im rechten Winkel ab, hobelte die Seiten und entfernte dann an allen scharfen Kanten Fasen von 4,5 mm Breite im Winkel von 45′.

Auf das untere Ende des Stampfers setzte ich einen Stahlschuh, dessen Rohling ich aus einem 1 mm dicken Stahlblech zuschnitt und bog (eine Abwicklungsskizze ist in Abb. 1 dargestellt). Ohne einen schützenden Metallschuh würde das Schlagstück eines hölzernen Stampfers nicht lange halten, da die Steinchen, die in fast jedem Boden vorkommen, es schnell 'ausfransen' und vollständig unbrauchbar machen.

Der Griff des Stampfers ist aus Metall. Ich schweißte ihn aus zwei Abschnitten eines Stahlrohrs mit 30 mm Durchmesser und einer quadratischen Platte 100×100 mm mit 3 mm Dicke (siehe Abb. 1). Man hätte sie natürlich auch aus Holz machen können, aber mir fällt die Arbeit mit Metall und Schweißen leichter. Außerdem ist Stahl immer noch stabiler als Holz und wird, so hoffe ich, länger halten. Der Griff wird am oberen Stirnende des Balkens mit vier Nägeln von 150 mm Länge befestigt, die durch die in der quadratischen Platte gebohrten Durchgangslöcher eingeschlagen werden.

Sollte diese Befestigungsmethode des Griffs jemandem aufgrund der Tatsache, dass die Nägel entlang der Faserrichtung eingeschlagen werden müssen, nicht ausreichend sicher erscheinen, kann er auch so befestigt werden, wie in Abb. 2 gezeigt. Dazu müssen an die quadratische Platte des Griffs vier gebogene L-förmige Metallstreifen mit Löchern für die Nägel am Ende geschweißt werden. Die Nägel können in diesem Fall mit einer Länge von 80-100 mm gewählt werden.

Nach dem Zusammenbau der Stampfer habe ich die Reste der Schrauben und des Metalls in Stretchfolie eingepackt und für das nächste Mal aufbewahrt.

Bodenstampfer

Entfernen Sie die Grate mit einer Feile, indem Sie das Werkstück in den Schraubstock spannen. Markieren und bohren Sie die Löcher für die Schrauben, senken Sie die Löcher für die Schraubenköpfe mit einem Senker oder einem größeren Bohrer an. Biegen Sie die Flügel des Werkstücks im Schraubstock, was bei den ersten beiden gegenüberliegenden Seiten einfach sein wird.

Beim Biegen der beiden verbleibenden Seiten können die Backen des Schraubstocks breiter als der Schuh sein; verwenden Sie dann den für den Stampfer vorbereiteten Balken. Überprüfen Sie den Sitz der Stahlauflage auf dem Balken, und schlagen Sie bei Bedarf das Metall zurecht oder feilen Sie das Holz nach. Der Schuh muss mit allen Flächen dicht am Stirnende anliegen. Bohren Sie in einem Flügel mit der Bohrmaschine Löcher für die Schrauben, indem Sie den Bohrer leicht schräg ins Holz führen, und ziehen Sie die Schrauben fest.

Drehen Sie den Balken auf die gegenüberliegende Seite und befestigen Sie analog das andere Flügel. Achten Sie darauf, dass der Schuh nicht vom Stirnende abhebt. Markieren Sie die Bohrungsmitte in einem Abstand von mm vom oberen Stirnende.

Wie man einen Handstampfer selbst herstellt

Wählen Sie einen Forstnerbohrer mit einem Durchmesser, der 2 mm kleiner ist als der Querschnitt des Handgriffs. Bohren Sie ein Durchgangsloch senkrecht zur Oberfläche des Balkens. Selbst bei sorgfältigem Bohren werden die äußeren Teile des Lochs etwas größer sein als der Innendurchmesser. Feilen Sie das Holz nach, wobei Sie versuchen, den Griff immer wieder einzufügen. Korrigieren Sie gleichzeitig eine mögliche Schiefstellung des Lochs relativ zur Balkenebene. Erreichen Sie einen festen Sitz des Griffs ohne übermäßigen Kraftaufwand, hobeln Sie den Stab bei Bedarf leicht nach.

Versuchen Sie nicht, den Griff mit einem Hammer einzuschlagen – das Holz könnte splittern. Setzen Sie den Stab in den Balken ein und markieren Sie die Position. Setzen Sie den Griff entsprechend der Markierung ein und wischen Sie überschüssigen Klebstoff ab.

Bohren Sie ein Führungsloch und befestigen Sie den Griff mit einer langen Schraube. Nachdem der Kleber gemäß den Herstellerangaben ausgehärtet ist, ist der Handstampfer einsatzbereit. Reinigen Sie das Gerät nach dem Gebrauch von Staub und lagern Sie es an einem vor Regen und Schnee geschützten Ort. Mit der Zeit verschleißt die Unterseite des Stampfers; achten Sie auf den Zustand der Metallauflage und tauschen Sie diese rechtzeitig aus. Lassen Sie uns besprechen, wie man mit einem Bohrhammer ohne Staub arbeitet. Der Artikel beschreibt die Herstellung einfacher Halterungen, Ständer und Regale für Handwerkzeuge in der Heimwerkstatt.

Es werden Optionen für selbstgebaute Seitenanschläge für die Hobelbank betrachtet. Eine Zeichnung wird vorgestellt und die Reihenfolge der Herstellung eines von ihnen wird detailliert gezeigt. Es ist nicht einfach, die Küche in perfekter Ordnung und Sauberkeit zu halten. Aber erfahrene Hausfrauen kennen die Geheimnisse einer solchen Renovierung. Eine Wohnungsrenovierung möchte man nicht beginnen, aber man muss! Diese Tipps werden Ihnen sicher helfen.

Verwendete Materialien

Sie breitet sich auf verschiedenen Oberflächen aus, und Waschmaschinen... Viele kennen die Angewohnheit, am Laptop zu Mittag zu essen oder eine Tasse Tee zu trinken. Das ist leider nicht... Was ist ein Vibrationsstampfer?

Anwendungsbereich 3. Klassifizierung von Vibrationsstampfern 4.

Standardausstattung 5. Besonderheiten der Bedienung 6.

Liste der Hersteller und Preise 7. Welche soll man wählen? Wenn Sie verschiedene Bodenarten oder Straßenbeläge wie Sand, Kies, Asphaltbeton verdichten müssen, kommen Sie nicht ohne spezielle Geräte aus, die als Vibrationsstampfer bezeichnet werden. Solche Vorrichtungen sind für Reparatur- oder Straßenbauarbeiten auf engem Raum erforderlich.

Der Verdichtungsvorgang erfolgt durch eine vertikal gerichtete Zentrifugalkraft, die im Gerät entsteht. Ein Vibrationsstampfer ist dann erforderlich, wenn auf Baustellen keine großen Maschinen eingesetzt werden können. Ein Vibrationsstampfer kann beim Bau von Straßenbahngleisen, beim Verlegen von Gehwegen oder kleinen Wegen und Zufahrten im privaten Bau verwendet werden.

Besonderheiten der Sandverdichtung

Dank ihrer geringen Größe werden Vibrationsstampfer erfolgreich auf engem Raum eingesetzt. Mit Vibrationsstampfern lässt sich der Boden in Gräben leicht verdichten, Stützen stampfen oder Streifen- und Pfahlgründungen erstellen. Auch bei der Flickreparatur von Straßen und der Verlegung verschiedener unterirdischer Leitungen kommt der Vibrationsstampfer zum Einsatz.

Der erste Typ von Vibrationsstampfern wird für die Arbeit mit lockerem Boden verwendet.

Bodenverdichtung mit eigenen Händen

Der zweite Typ eignet sich besser für die Arbeit mit zähen oder gemischten Bodenmischungen sowie Asphaltbeton. Je nach Motortyp werden Vibrationsstampfer in drei Typen unterteilt. Unsere Tabelle gibt einen vollständigen Überblick über die Typen von Vibrationsstampfern, ihre Eigenschaften und Anwendungsbereiche. Unabhängig davon, welchen Typ Vibrationsstampfer Sie kaufen, sollten einige zusätzliche Komponenten im Lieferumfang enthalten sein.

In der Regel umfasst die Standardausrüstung von Rüttelstampfern folgende Teile:. Obwohl zu jedem gekauften Gerät eine eigene Anleitung beiliegt, gibt es allgemeine Empfehlungen für die Arbeit mit Rüttelstampfern:. Wenn Sie einen Rüttelstampfer eines russischen Herstellers benötigen, werden Ihnen die folgenden Websites russischer Hersteller dieser Geräte nützlich sein: 1.

Nowosibirsk 2. Tscheljabinsk 4. Rüttelstampfer ausländischer Herstellung sind ebenfalls sehr gefragt. In unserer Liste ausländischer Hersteller dieser Geräte können Sie eine geeignete Maschine auswählen: 1. Italien 4. Frankreich 5. Natürlich verstehen wir alle, dass Modelle chinesischer Hersteller am billigsten sind, aber sie können sich nicht mit hervorragender Qualität und langer Lebensdauer rühmen. Geräte bekannter europäischer Hersteller sind am teuersten, werden Sie aber mit tadelloser Verarbeitungsqualität und langer Lebensdauer erfreuen.

Beachten Sie auch, dass Sie im Falle einer Panne Originalersatzteile kaufen müssen, die nicht billig sind. Höchstwahrscheinlich werden Modelle heimischer Hersteller die optimale Kombination aus Preis und Qualität sein.

Außerdem ist der Erwerb von Ersatzteilen und die Reparatur solcher Geräte einfacher und preisgünstiger.

Handwalze zur Bodenverdichtung selbst gemacht

Sie können einen Rüttelstampfer je nach Motoreigenschaften und Anwendungsbereich auswählen, wenn Sie unsere Tabelle sorgfältig studieren. Wir möchten konkretere Empfehlungen geben. Bei der Auswahl eines Rüttelstampfers sollten verschiedene Eigenschaften berücksichtigt werden. So empfehlen Experten auf diesem Gebiet nicht, Geräte der Modellreihe Honda GX zu wählen, da der Vergaser unzuverlässig ist. Besondere Vorsicht ist bei Rüttelstampfern mit Dieselmotor geboten.

Diese Geräte sind sehr wartungsintensiv und empfindlich gegenüber minderwertigem Kraftstoff. Natürlich ist es besser, hochwertiges Benzin zu verwenden.

In diesem Fall schützen Sie sich vor dem Auftreten von Abgasen in Form von dickem Rauch.

Bei Bauarbeiten ist der erste Schritt die Verdichtung des Bodens oder anderer Schüttgüter sowie von Ton, Betonmischung und vielen anderen Materialien, die beim Bau von Fundamenten oder Untergründen verwendet werden. Eine schlechte Verdichtung der ersten Schicht kann zu einem abgesackten Boden, einem zerbröckelten Fundament und anderen sehr unangenehmen Folgen führen. Das Funktionsprinzip des Geräts ist einfach. Durch die oszillierenden Bewegungen werden die Boden- oder Sandpartikel maximal verdichtet und Hohlräume gefüllt.

Und obwohl das Gerät das gleiche Funktionsprinzip wie eine Rüttelplatte hat, erreicht der Stampfer einen höheren Wirkungsgrad aufgrund der geringeren Kontaktfläche. Allerdings hat jedes Gerät seine Vor- und Nachteile.

Druckluftstampfer

Der Vibrationsstampfer wird für enge und schwer zugängliche Stellen mit begrenzter Fläche eingesetzt: – Errichtung von Säulen und Stützen, Verdichtung von Gräben, Löchern für die Verlegung von Kabeln und Versorgungsleitungen, für die lokale Reparatur von Schlaglöchern; – Straßendienste verwenden das Werkzeug für die Verlegung von Rohren; – Der Boden um Entwässerungsschächte neigt dazu, sich zu setzen. Für solche Bereiche ist der Vibrationsstampfer das optimale Gerät.

Leichte Geräte zeichnen sich durch Multifunktionalität aus, denn trotz ihrer bescheidenen Abmessungen können Bauarbeiter Schotter an Wänden verdichten, Fahrrad- oder Gehwege anlegen, Straßenbahnschienen reparieren. Bei unerwarteten Rohrleitungsunfällen wird ein Werkzeug benötigt, das hilft, den Boden nach der Reparatur auf einer kleinen Fläche wieder zu verdichten.

Das heißt, die Geräte sind dort relevant, wo die Fläche für die Grundlage nur wenige Quadratmeter beträgt und der Einsatz massiver Maschinen nicht möglich ist.

Der Vibrationsstampfer springt während der Arbeit bis zu 65 mm hoch, und die Vibration wirkt auf eine kleine Fläche, daher sollten Sie mit einer solchen Maschine keine Gehwegplatten oder Asphalt verlegen. Hier muss man an die Rüttelplatten denken, die aufgrund ihrer größeren Plattenfläche den Schlag schonend und vor allem gleichmäßig verteilen können. Der punktuelle Schlag des Vibrationsstampfers kann die Platten nicht verdichten, sondern zerstören.

Zu erwähnen ist auch die Möglichkeit sowohl der Vorwärts- als auch der Rückwärtsfahrt der Rüttelplatte, was besonders bei der Asphaltverdichtung wichtig ist.

Welche Vibrationsstampfer sollten Sie zur Bodenverdichtung wählen: elektrische, benzinbetriebene oder dieselbetriebene?

Die Konstruktion des Geräts – der Motor auf dem Rahmen treibt einen Vibrationsmechanismus an, der das Gerät auf der Stelle hüpfen lässt. Die Stahlplatte befindet sich im unteren Teil des Werkzeugs; mit ihrer Hilfe wird Schotter oder Sand sowie jede andere Mischung verdichtet. Der Druck auf die Oberfläche ist größer als bei Rüttelplatten, daher sind sie beim Setzen von Stützen mit geringerer Verdichtungsfläche so produktiv.

Nach Motortyp werden Vibrationsstampfer in benzinbetriebene, dieselbetriebene und elektrische unterteilt. Das beliebteste, mobile Werkzeug. Benötigt keine Stromversorgung, ist nicht an einen bestimmten Ort gebunden, kann im Freien bei jedem Wetter und jeder Lufttemperatur arbeiten. Einschränkungen: Es ist eine gewisse Menge an Schadstoffen zu berücksichtigen, daher muss das Gerät im Freien betrieben werden.

Die weite Verbreitung des Geräts erklärt sich durch die einfache Wartung, die Verfügbarkeit von Treibstoff und das geringe Gewicht. Es werden 2-Takt- oder 4-Takt-Motoren führender Hersteller wie Subaru, Robin, Honda verwendet. Einige Modelle sind mit Motoren anderer ebenfalls bekannter Hersteller ausgestattet. Die Geräte zeichnen sich durch höhere Leistung aus.

Sie werden für Arbeiten mit hohen Belastungen und hoher Schlagkraft eingesetzt. Aus diesem Grund haben solche Modelle einen höheren Preis.

Handstampfer

Ein auffälliger Nachteil ist der starke Lärm während des Betriebs, der jedoch durch die hohe Leistung mehr als wettgemacht wird. Das Fehlen von Abgasemissionen ist der Hauptvorteil. Bodenverdichtungsmessgeräte: statische, dynamische, elektronische. Bodenverdichtung: Bei der Vorbereitung des Untergrunds für Fundamente und der Hinterfüllung von Baugruben muss der Boden verdichtet werden. Der Bodenverdichtungsgrad — ist eine dimensionslose Kennzahl, die als Verhältnis der Dichte des Bodens zu seiner maximalen Dichte berechnet wird und angibt, wie gut der Boden verdichtet ist.

Bodenverdichtungsmessgeräte: statische, dynamische, elektronische. Verdichtungsmessgeräte — sind spezielle Baugeräte, mit denen direkt auf der Baustelle die Dichte des Bodens gemessen und seine Tragfähigkeit beurteilt werden kann. Bodenverdichtung von Hand: Der Handstampfer — ist die günstigste und technisch einfachste Methode zur Bodenverdichtung bei der Vorbereitung von Fundamentgründungen und beim Hinterfüllen von Fundamenten.

Handstampfer: Der einfachste Fall — ist der Handstampfer. Pneumatischer Stampfer: Der pneumatische Stampfer arbeitet nach dem gleichen Prinzip wie der Handstampfer, nur dass die gesamte Arbeit von einem Verbrennungsmotor übernommen wird, der mit Diesel oder Benzin betrieben wird.

Bodenverdichtung mit der Rüttelplatte: Die Rüttelplatte — ist wohl das bequemste Gerät zur Vorbereitung von Gründungspolstern. Zu diesem Artikel gibt es eine Videoreihe: Anzahl der Videos: 4. Lesen Sie auch: Bodenverdichtung: Bei der Vorbereitung des Untergrunds für Fundamente und beim Hinterfüllen von Baugruben muss der Boden verdichtet werden.
