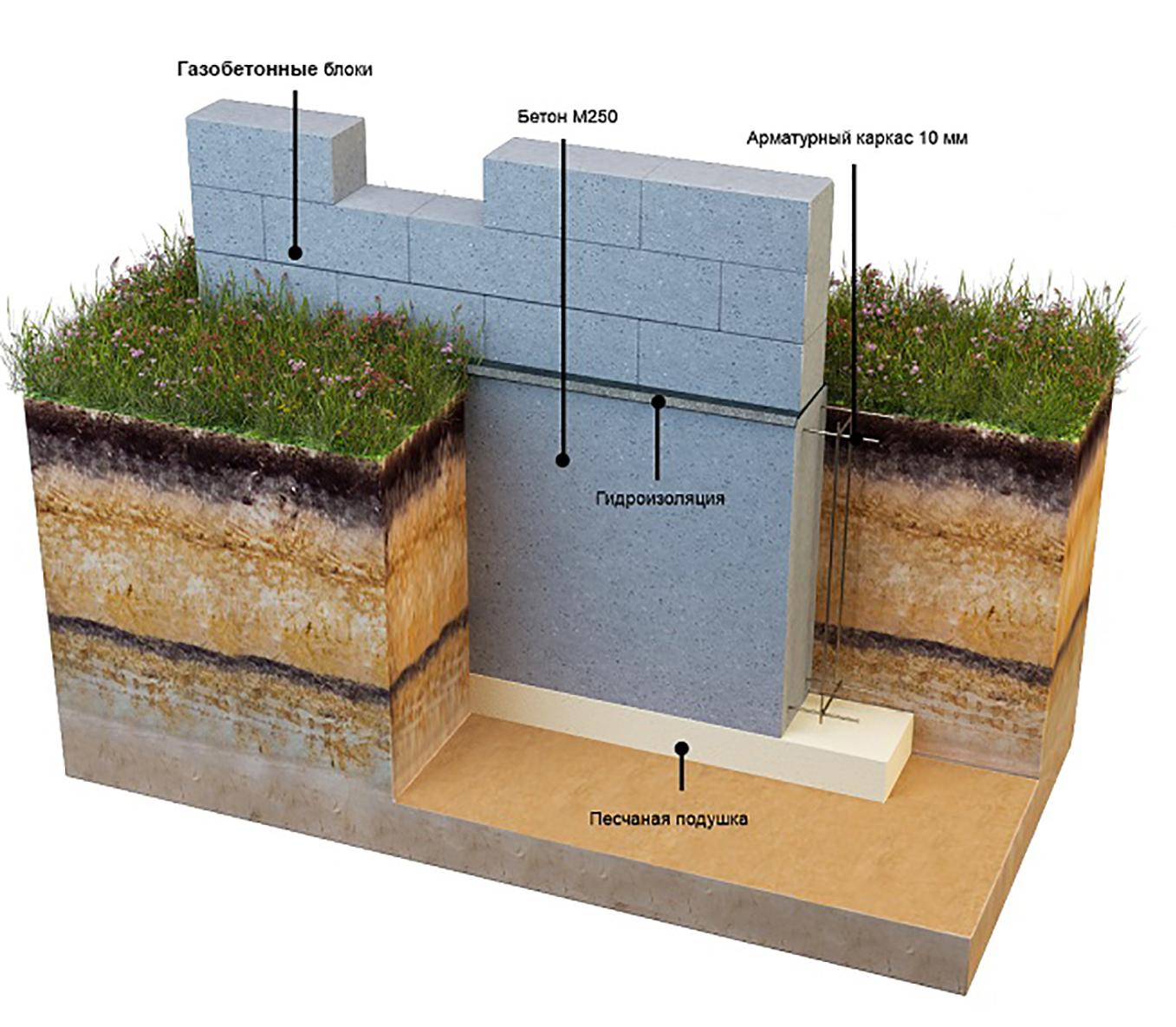

Fundament auf felsigem Boden mit Gefälle

8. Dezember 2021

Inhaltsverzeichnis:

Fundament am Hang – was bei der Auswahl und Ausführung zu beachten ist

Wie die Praxis gezeigt hat, können Häuser nicht nur auf ebenen Flächen, sondern auch auf Gelände mit schwieriger Topografie gebaut werden. Vor den Eigentümern von Problemgrundstücken stellt sich dringend die Frage, welches Fundament am Hang möglich ist und wie sehr eine Variante besser ist als eine andere. Versuchen wir, diese nicht einfache Angelegenheit zu klären.

Was zu beachten ist

Der Bau von Objekten an Hängen von Schluchten, Hügeln, Anhöhen und an Ufern von Gewässern ist mit gewissen Schwierigkeiten verbunden. Denn bei Neigungen von mehr als 10 % kann der Erdreichkörper bei auftretenden Belastungen aufgrund der Störung der natürlichen Standsicherheit der Böschungen durchaus einstürzen. In diesem Fall werden Maßnahmen zur vorherigen Stabilisierung ergriffen. Zum Beispiel werden stützende Spundwände oder Aussteifungen installiert, und es werden auch Beschwerungen der geneigten Massen durch Auflasten durchgeführt.

Bei einer Hangneigung von bis zu 10 % ist es technisch zulässig, ein abgestuftes Fundament ohne Durchführung von Sicherungsmaßnahmen zu errichten.

Es ist wichtig zu verstehen, dass die Standsicherheit von Böschungen aus mehreren Gründen gestört werden kann. Erdrutsche werden nach der Art des Bodenrutsches unterteilt:

Rotationsbewegungen erfolgen in einer gekrümmten Richtung;
das Gleiten erfolgt entlang der darunterliegenden Bodenschicht;
die geneigte Schicht rutscht bei Bodenverflüssigung nach unten;
das Abbrechen der Erdmassen führt zum Einsturz;
Bei allmählicher Verschiebung von zähem Boden relativ zu einer viel langsameren, dichteren darunterliegenden Schicht treten langsam fließende Erdrutsche auf.

Die Ursachen für das Auftreten von Verschiebungen der Erdreichschichten am Hang hängen mit der Veränderung externer Faktoren zusammen:

mit zunehmenden Belastungen;
mit steigender Feuchtigkeit;
mit dem Fehlen von Stützmauern oder anderen stabilisierenden Konstruktionen.

Das Ausmaß von Erdrutschen hängt von der Steilheit des Hangs ab, auf dem ein Gebäude errichtet werden soll, sowie von der Bodendichte. Zum Beispiel ist auf einem monolithischen Felsen die Wahrscheinlichkeit von Einstürzen nahezu null. Sand oder eine frische Aufschüttung hingegen werden einfach abrutschen.

Zu den radikalen Maßnahmen, die die erforderliche Stabilität des Fundaments auf einem abschüssigen Grundstück gewährleisten, gehören:

Verringerung der Steilheit durch Einebnung des Geländes – Anlegen einer verdichteten Aufschüttung oder Abtrag einer Erhebung;
Durchführung einer Drainage der unteren Fundamentebenen;
Änderung des Standorts des Gebäudes – besser, wenn es nicht auf einem steilen, sondern auf einem sanft abfallenden oder ebenen Grundstück errichtet wird.

Bei der Planung des Grundstücks wird der Boden umverteilt. Wenn es gelingt, es einstufig zu gestalten, erfolgt die Gründung nach der üblichen Technik. Wenn jedoch auf eine zwei- oder dreistufige Terrasse nicht verzichtet werden kann, muss der unterirdische Teil des Gebäudes auf verschiedenen Ebenen angelegt werden, was mit eigenen Händen nicht so einfach zu bewerkstelligen ist.

Das Fundament für ein Haus am Hang erfordert unabhängig von der Neigung und der Tiefe des Grundwassers Maßnahmen zur Drainage des Grundstücks. Dies führt zu einer Erhöhung der Stabilität des Bodens. Ohne Drainage fließen Niederschläge an den Fundamentwänden entlang und sammeln sich am tiefsten Punkt des Fundaments. Das Wasser wird nach und nach den Boden unter der Betonsohle auswaschen, was zu Setzungen und Schäden führt.

Die beste Option wäre die Verlegung des Hausstandorts. Zweifellos ist die Gründung auf einem abschüssigen Grundstück schwieriger als auf einem relativ ebenen Gelände. Wenn es also möglich ist, die Koordinaten des Gebäudes im Plan zu ändern, wird empfohlen, die Position des Objekts in Richtung des flacheren Hangs zu verschieben. Wenn eine Verschiebung nicht möglich ist, sollte man sich um die Wahl der optimalen Gründungsart am Hang kümmern.

Welches Fundament ist besser

Die Konstruktion des unterirdischen Teils eines am Hang errichteten Hauses hängt von den spezifischen Gegebenheiten des Baugrundstücks und den Planungsanforderungen ab. Es kann sich um ein Säulen-, Rostpfahl-, mehrstöckiges Platten- oder Streifenstufenfundament handeln. Seine Herstellung unterscheidet sich kaum von der Errichtung eines Fundaments auf ebenem Gelände, aber die Vorbereitung für die Hauptarbeiten kann den Prozess verzögern und zusätzliche finanzielle Investitionen erfordern.

Zum Beispiel wird ein Streifenfundament an einem Hang mit großer Neigung nach der Einebnung des Geländes – durch Aufschütten von Erde oder Terrassierung – ausgeführt. Dies kann man kaum schnell mit eigenen Händen erledigen, daher wird schweres Gerät benötigt. Für ein Stufenstreifenfundament ist eine Planierung des Grundstücks nicht unbedingt erforderlich, da es selbst stufenweise angelegt wird. Um es zu gießen, ist jedoch Zeit erforderlich, da die Arbeiten schrittweise ausgeführt werden.

Ein Säulenfundament wird selbst an einem steilen Hang nur dann eine zuverlässige Stütze sein, wenn Stützmauern errichtet werden. Ohne diese beginnen die Säulen allmählich nach unten zu rutschen. Ein Nachteil solcher Konstruktionen bei der Errichtung von Objekten an Hängen ist die geringe Tragfähigkeit des Fundamentbereichs des Hauses. Ein Stufenfundament hält wesentlich höheren Belastungen stand.

Häuser, die auf einem massiven Felsen errichtet werden, zeichnen sich durch Stabilität aus. Ihr Fundament benötigt keine zusätzlichen Verstärkungskonstruktionen, da die Gesteinsschichten eine zuverlässige Basis bieten. Allerdings ist es oft recht schwierig, Ausgrabungen im Fels vorzunehmen, sodass auf den Einsatz von Spezialgeräten nicht verzichtet werden kann.

Experten versichern, dass für ein auf einem Hang errichtetes Haus ein Pfahl-Rost-Fundament die beste Option ist. Es darf sogar an Hängen mit einem Gefälle von 45 Grad installiert werden.

Häufig werden beim Bau von Objekten an Hängen kombinierte Fundamente verwendet.

Jede der Konstruktionen hat ihre Vor- und Nachteile, daher kann nur im Einzelfall mit Sicherheit über die optimale Fundamentlösung auf einem Grundstück mit schwierigem Gelände gesprochen werden. Bei der Errichtung des unterirdischen Teils eines Hauses im Fels ist die Installation von Pfählen am geeignetsten, während bei einem geringen Gefälle und der Vorgabe eines Kellers im Projektentwurf ein Pfahl-Platten-Fundament mit Stufen, das in Eigenarbeit erstellt wird, infrage kommt. Es ist anzumerken, dass die letztgenannte Variante aufgrund des großen Arbeitsaufwands, der zu erheblichen zeitlichen, personellen und materiellen Kosten führt, praktisch nicht verwendet wird.

Gängige Fundamentarten

Am häufigsten werden an Hängen vier Arten von unterirdischen Konstruktionen errichtet:

gerades Streifenfundament;
Stufenfundament;
Säulenfundament;
Pfahlfundament.

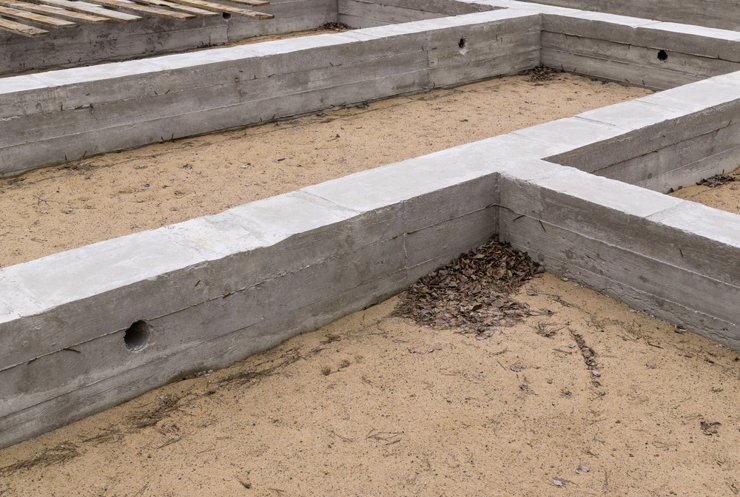

Streifenfundamente

Sie können durchaus in Eigenarbeit ausgeführt werden. Ein gerades Streifenfundament rechtfertigt sich bei einer geringen Neigung des Grundstücks und wenn ein Keller unter der gesamten Hausfläche erforderlich ist. Der Nachteil und die Unwirtschaftlichkeit der Errichtung eines geraden Streifenfundaments bestehen darin, dass bestimmte Proportionen von Höhe und Breite des Streifens eingehalten werden müssen. Dies führt zu einem übermäßigen Verbrauch von Beton, Bewehrung und Schalung. Darüber hinaus wird der Bauherr mit Folgendem konfrontiert:

mit einem enormen Umfang an Erdarbeiten;
mit der Anforderung, eine zuverlässige Stützmauer zu errichten;
mit der Notwendigkeit, nach Abschluss der Arbeiten eine Stützaufschüttung anzulegen.

Ein Stufenfundament ist wirtschaftlicher, da seine Sohle nicht auf einer, sondern auf unterschiedlichen Höhen liegt. Es wird stufenweise eingetieft, wobei es der Neigungsrichtung des Grundstücks folgt. Geht man von Durchschnittswerten aus, so befindet sich die Betonsohle nahezu über den gesamten Hausumfang in etwa dem gleichen Abstand zur Geländeoberfläche. Die Schwierigkeit bei der Ausführung der Stufenkonstruktion liegt im Aufbau der Schalung für das Betonieren und in der Notwendigkeit, vertikale Bewehrungsanschlüsse an den Stoßstellen benachbarter Streifen einzubauen.

Punktfundamente

Es ist sinnvoll, ein solches Fundament auf bestehenden Terrassen, zwischen Hängen oder im Fels auszuführen. Für die Montage der Pfeiler werden Schächte bis zur dichten Erdschicht ausgehoben. Die Stützen haben je nach ihrer Position relativ zur Hangneigung unterschiedliche Höhen. Im oberen und unteren Bereich der Plattform werden Stützwände in Form eines monolithischen trapezförmigen Streifens errichtet. Die installierten Stützen werden durch einen Rost verbunden, der den oberen Abschluss des Fundaments ausgleicht.

Die Verfüllung des Bodens auf das Niveau erfolgt entweder vor der Montage der Pfeiler oder nach der Errichtung der vertikalen Konstruktionselemente.

Pfahlfundamente

Der Vorteil der Pfahlmontage liegt darin, dass keine großen Erdarbeiten erforderlich sind und Objekte schnell auf nahezu jedem Hang errichtet werden können. Für die Montage eines Pfahlfundaments können Elemente unterschiedlicher Länge verwendet werden. Ihre Spitze stützt sich auf den dichten Boden ab, und das Absacken der oberen Schichten hat keinen Einfluss auf die konstruktive Verformung des Gebäudes.

Bei korrekter Installation haben die Pfähle keine Angst vor Frostkräften und Grundwassereinwirkungen. Sie haben viele positive Eigenschaften, aber auch Nachteile. Einer davon ist die Unmöglichkeit, einen vollwertigen Keller unter dem Haus zu errichten.

Pfahlgründungen an Hängen erfordern nicht nur die Erstellung eines Rostes, sondern auch die Verbindung zwischen benachbarten Stützen. Dieses Element verleiht der Konstruktion eine größere Stabilität.

Alles über Felsboden

Was ist das?
Haupteigenschaften
Tiefe des Grundwasserspiegels
Bodenneigung
Anwendung

Es ist notwendig, alles über Felsboden zu wissen, schon allein deshalb, weil er sehr häufig vorkommt. Daher müssen Bauherren die richtige Wahl des Fundaments für felsige Bodengruppen treffen und sich dazu gut mit Nuancen wie dem Verdichtungsfaktor und dem Verformungsmodul, der Norm des Winkels der inneren Reibung usw. auskennen.

Was ist das?

Die grundlegenden Informationen zu Felsböden sind in der allgemeinen Norm enthalten. Die offizielle Definition besagt, dass Felsboden eine Bodenart ist, die sich durch die Steifigkeit der strukturellen Bindungen auszeichnet, die nach einem Kristallisations- oder Zementationsschema aufgebaut sind. Insgesamt erfolgt die Klassifizierung von Böden nicht nur nach der Art der strukturellen Bindung, sondern auch nach anderen Parametern:

Entstehungsprozess (Genese);
chemischer Zusammensetzung;
petrographischer Struktur;
lithologischer Zusammensetzung;
Zustand;
praktischen Eigenschaften.

Es ist zu verstehen, dass Felsböden nicht nur monolithische Massen, sondern auch zerklüftete Strukturen sein können.

Nach Gesteinsarten werden sie unterteilt:

in magmatische (Diorit, Granit);
metamorphen Ursprungs (Gneis, Schiefer sowie Quarzit und einige andere);
sedimentäre Massen von zementiertem Typ (Sandstein, Konglomerat);
halbfelsige (Gips, Mergel).

Felsboden kann auch in der Ebene vorkommen. Dort befindet er sich jedoch meist in einer bestimmten Tiefe und ist von Sedimentmassen verdeckt. An die Erdoberfläche tritt er selten.

In gebirgigen Gegenden kommt felsiger Boden viel häufiger und in sehr großem Umfang vor. Sein Auftreten ist auf die Zerstörung von Gestein durch Verwitterungsprozesse zurückzuführen.

Wesentliche Merkmale

Felsiges Abraummaterial zeichnet sich durch eine mehr oder weniger konstante chemische und mechanische Zusammensetzung aus. Es kann sowohl magmatische als auch sedimentäre Gesteine enthalten. Die übliche Schüttdichte beträgt 1,65 Gramm pro cm³. Die innere Dichte wird mit 2–3 Gramm pro cm³ angenommen. Wichtig: Abweichungen von diesem Wert sind je nach genauer Zusammensetzung zulässig. Das Vorhandensein von Sand und kleinen steinigen Einschlüssen ist erlaubt.

Ein sehr wichtiger Parameter ist der Verdichtungsfaktor, der auch in GOST und anderen normativen Dokumenten sowie in Planungsmaterialien klar festgelegt ist. Wenn die Masse länger als 120 Tage auf der Halde gelegen hat oder mechanisch verdichtet wurde, wird die tatsächliche Auflockerung berücksichtigt, die vor Ort durch fachmännische Methoden ermittelt wird. In einigen Fällen ist es erlaubt, das Bodenvolumen mit anderen in der Fachliteratur vorgesehenen Methoden neu zu berechnen. Der Verformungsmodul im Gebirge übersteigt 2000 MPa für magmatische Gesteine. Wenn die Felsgesteine zur sedimentären Kategorie gehören, kann dieser Wert zwischen 200 und 2000 MPa variieren; zum Vergleich: Bei nicht felsigen Formationen sind 200 MPa die „Obergrenze“.

Der Reibungswinkel ist ein Parameter, der die Fähigkeit der Bodenmasse veranschaulicht, einer Scherkraft zu widerstehen. Das durchschnittliche Gewicht pro m³, also die Dichte von felsigem Boden, wird in der Regel mit 1800 kg angenommen, sofern in der Beschreibung des Herstellers nicht ausdrücklich ein anderer Wert angegeben ist. Viele Parameter hängen davon ab, wie der Auflockerungsprozess der Bodenmasse abgelaufen ist. Statische Auflockerung wird in der Regel bei stabil gefrorenen Bodenmassen angewendet.

Das Schneiden erfolgt mit Hilfe von Bulldozer- und Baggeranbaugeräten. Felsige Böden zeichnen sich durch hohe Härte und Festigkeit aus und lassen sich selbst mit ausgefeilten Bearbeitungsmethoden nur schwer bearbeiten. Die manuelle Bearbeitung erfolgt sehr selten und hauptsächlich in den Endphasen des Grabens und der Gestaltung von Gräben. Der Großteil der Arbeiten wird dennoch nach Möglichkeit mit Maschinen ausgeführt. Alle manuellen Bearbeitungen von felsigen Böden gelten als besonders schwere körperliche Arbeit, werden zu den höchsten Sätzen vergütet, sind also auch wirtschaftlich nicht sinnvoll.

Eigenschaften wie spezifische Kohäsion, Reibungswinkel, Dichte und einaxiale Druckfestigkeit müssen den berechneten Werten entsprechen. In den Berichten der ingenieurgeologischen Erkundung muss auch angegeben werden, wie sich die Parameter unter verschiedenen Bedingungen ändern können. Nach Fraktionen wird handelsüblicher felsiger Boden in zwei Kategorien eingeteilt: 0–300 und 0–500. Diese Kategorien haben recht unterschiedliche Anwendungen. Ein wichtiger Parameter ist der Erweichungsgrad.

Die Lockerung der Gesteinsmasse erfolgt aufgrund der Zerstörung intermolekularer Bindungen unter dem Einfluss von Feuchtigkeit. Auch die Bindungen zwischen makroskopischen Struktureinheiten (Körnern) werden geschwächt. Wichtig: Flüssigkeiten, die keinen Rehbinder-Effekt hervorrufen, können keine Erweichung verursachen. Der Berechnungswiderstand von Felsboden wird standardmäßig mit 10 MPa angenommen; es macht praktisch keinen Sinn, bei gewöhnlichem Bauwesen komplexere Berechnungen durchzuführen, außer in seltenen Fällen.

Ein separates wichtiges Thema ist die Erdung in felsigem Untergrund; meist wird empfohlen, auf elektrolytische Erdung zurückzugreifen, und eine genauere Wahl ermöglicht die ingenieurtechnische Beratung.

Tiefe des Grundwasserspiegels

Das Bohren von Brunnen in felsigen Gesteinen muss recht häufig durchgeführt werden. Fachleute wissen, dass dieser Vorgang viele Geheimnisse birgt. Wenn jedoch alles qualitativ hochwertig erledigt wird, sollten keine Probleme auftreten. Die Tiefe des Grundwassers muss selbst beim Bohren für Baupfähle berücksichtigt werden. Noch wichtiger ist sie beim Bau eines Brunnens oder wenn beabsichtigt wird, Wasser zu fördern; die Tiefe wird jedes Mal individuell bestimmt, daher kann es einfach keine universellen Tabellen oder Formeln geben.

Gefälle des Bodens

Die Böschungsneigung von Aufschüttungen mit einer Höhe von bis zu 3 m darf maximal 1:3 betragen. Für kritische Fälle maximal 1:4. Für Häuser ist das jedoch bei Weitem nicht geeignet. Meistens wird eine Baubeschränkung überall dort eingeführt, wo die Neigung 3-5 % übersteigt. Wichtig: Das Vorhandensein einer Neigung des felsigen Bodens kann sogar eine positive Nachricht sein – sie ermöglicht den Bau von voluminösen Sockeln und tiefen Kellern ohne Rutschgefahr.

Bei einer Neigung von bis zu 3-5 % ist meist keine spezielle Vorbereitung erforderlich. Maximal wird ein Sand-Kies-Polster aufgeschüttet. Wenn die Neigung jedoch 15 % übersteigt, sind aufwändigere Maßnahmen erforderlich.

Oft wird auf die Errichtung mehrstöckiger Gebäude zurückgegriffen, um die damit verbundenen Probleme zu mildern. Teile des Hauses werden auf separate, räumlich getrennte Flächen gestellt und es werden gestufte Fundamente verwendet.

Anwendung

Auf felsigem Boden kann selbst ein sehr hohes und extrem schweres Gebäude gegründet werden. Hauptsache, die Tragfähigkeit reicht mit etwas Reserve aus – allerdings treten damit in der Regel keine Probleme auf. Gewonnener Felsboden wird praktisch nie weiterverarbeitet. Hauptsächlich werden verschiedene Fraktionen davon für den Bau von Gebäuden und Verkehrswegen verwendet.

Bauarbeiter verwenden Felsboden für folgende Zwecke:

um die Fläche unter dem Fundament zu befestigen;
um das Geländeniveau anzuheben;
um minderwertige Betonsorten herzustellen.

Mehrstöckige Häuser auf felsigen Grundstücken werden meistens mit Pfählen gebaut. Aber bei niedriger Bebauung und erst recht bei der Errichtung von Wirtschaftsgebäuden wird diese Methode nicht angewendet. Für Aufschüttungen unter ein- und zweistöckigen Gebäuden wird empfohlen, zerlegbare Sedimentböden zu verwenden. Wünschenswert ist mindestens eine mittlere Korngröße. Die Anhebung von Grundstücken mit Felsboden erfolgt mit nahezu allen Arten; wirtschaftlicher ist die Verwendung von aufbereiteter Sedimentmasse feiner Struktur, die sich leichter verdichten und einebnen lässt, und obenauf Grus schütten.

Als Betonzuschlag ist Felsboden nicht sehr geeignet. Jedoch können kleinere Mengen davon für untergeordnete Arbeiten durchaus verwendet werden. Ein Beispiel sind Pfostenstützen von Zäunen oder kleinere Flächen in Höfen. Bevorzugt wird die feine Fraktion, aber alles, was mehr als 12 cm im Durchmesser hat, sollte besser für andere Aufgaben zurückgestellt werden. Grobes Material wird für die Gartengestaltung empfohlen.

Felsboden kann außerdem verwendet werden:

für die Bildung der Basis unter der Fahrbahndecke;
für den Bau temporärer Straßen;
für die Reparatur bestehender Hauptverkehrsstraßen;
für die Gestaltung von Seitenstreifen und Dämmen;
für die Rekultivierung nach Beendigung von Steinbrucharbeiten;
für die Entwässerung von Sumpfgebieten;
für die Verfüllung von Gräben und Aushüben;
für die Anlegung von Steingärten;
für die Anlage von Wegen in Gärten und Parks;
für die Gestaltung von Ruheplätzen;
für den Bau von Dämmen.

Grundstück am Hang: Terrassierung und Fundament am Hang.

Ein Grundstück am Berghang, Hügel oder in einer Geländemulde ist keine so seltene Erscheinung. Wie plant man ein solches Grundstück richtig? Optimal im Hinblick auf Verteilung und Zonierung des Raums für ein Grundstück am Hang ist die Terrassierung. Diese Methode ermöglicht auch die Befestigung der flacheren Hänge des Grundstücks. Die Arten von Stützbauwerken zur Vermeidung von Erdrutschen sind in SP 116.13330.2012 Ingenieurschutz von Gebieten, Gebäuden und Bauwerken vor gefährlichen geologischen Prozessen beschrieben. Stützbauwerke sind vorzusehen, um Rutschungs- und Einsturzprozesse zu verhindern, wenn eine Veränderung der Hangneigung (Böschung) unmöglich oder wirtschaftlich nicht sinnvoll ist.
5.3.2.2 Stützkonstruktionen werden in folgenden Arten verwendet:
— Stützmauern (auf natürlichem oder Pfahlgründung), einschließlich Konstruktionen aus bewehrtem Boden;
— Pfahlkonstruktionen und -säulen (Bohrpfähle aus Stahlbeton) — zur Sicherung instabiler Hangbereiche (Böschungen) und zur Vermeidung von Verschiebungen von Bodenmassen entlang geschwächter Flächen;
— Anker- und Nagelbefestigungen — als eigenständige Stützkonstruktion (mit Auflagerplatten, Balken usw.) und in Kombination mit Stützmauern, Pfählen, Säulen;
— Stützwände — zur Verstärkung überhängender Felsvorsprünge;
— Strebepfeiler — einzelne Stützen und aus ihnen bestehende Konstruktionen, die in stabile Bodenschichten eingreifen, zur Stützung von Boden- und Felsmassen;
— Gürtel (Widerlagerbänder) — niedrige massive Bauwerke zur Abstützung instabiler Böschungen;
— Verkleidungswände — zum Schutz des Bodens vor Verwitterung und Abbröckeln;
— Füllungen (Abdichtung von Hohlräumen, die durch Ausbrüche an Hängen entstanden sind) — zum Schutz von Felsboden vor Verwitterung und weiterer Zerstörung;
— Abdecknetze in Kombination mit Anker- und Nagelbefestigungen;
— Gabionen;
— Bewegter Boden.


Der von uns betrachtete Hanggrundstück liegt an einem relativ steilen Hang. Der Boden auf dem Grundstück — Lehm. Die Grundstücksgröße — 8 Ar. Die Straße führt an der oberen Spitze des Grundstücks heran. Der untere Teil des Grundstücks — leicht sumpfig. Wir haben beschlossen, die Zonen auf dem Hanggrundstück wie folgt anzuordnen: Das gesamte Grundstück wurde in fünf Teile unterteilt. Für den oberen Teil, wo wir den Parkplatz für Autos unterbringen möchten, wurde 1 Teil des Grundstücks vorgesehen. Für den mittleren — den Hauptteil des Grundstücks, auf dem das Haus stehen wird — zwei Teile und für den unteren — den landschaftlich gestalteten Teil des Grundstücks — weitere zwei Teile.	Zunächst wurden auf dem Hanggrundstück Terrassen angelegt. Dazu wurde überschüssiger Boden vom Hang abgetragen, wie im Schema am Anfang des Artikels dargestellt, und weiter unten aufgeschüttet, um die beiden Teile des Grundstücks für das Haus zu erweitern. Dabei wurde das Fundament des Hauses im nicht aufgeschütteten (gewachsenen) Teil des Hangs platziert.

Die so entstandenen Hangabschnitte wurden verdichtet und zunächst mit einem Kunststoffgitter in einer Tiefe von etwa einem halben Meter verstärkt. Das Gitter wurde mit in den Boden geschlagenen Bewehrungsstahlabschnitten befestigt.	Über dem Gitter wurde eine dünne Bodenschicht aufgetragen und ein Rasengitter installiert, das mit Mutterboden gefüllt und mit Rasengräsern bepflanzt wurde..

Beispiel für die Montage eines Rasengitters auf einem Hanggrundstück.	Nach der Montage des Rasengitters am Hang wird es mit Mutterboden gefüllt und mit Rasengräsern eingesät.

Beim Bau eines Hauses auf einem Hanggrundstück gibt es eine gewisse Schwierigkeit mit der Zufahrt für Baumaschinen. Andererseits kann der Hang des Grundstücks genutzt werden, um Baumaterialien über eine Rinne zu befördern.	Blick auf das Haus im Bau auf dem Hanggrundstück.

Für die Anlage eines Parkplatzes auf einem Grundstück am Hang empfiehlt es sich, einen bewehrten Betonkasten oder einen Betonbogen zu errichten, der den Boden unter der Last der Fahrzeuge hält. Für eine stabilere Verankerung bei der Errichtung des Kastens am Hang sollten Anker eingebaut werden – tief in den Boden gerammte Rohre oder Winkelprofile, die anschließend mit der Bewehrung des Rahmens verbunden werden.	Auf jeden Fall sollten in der unteren Wand (hangabwärts) mehrere Drainageöffnungen für den Abfluss des Grundwassers angebracht werden. Optimal ist es, auf dem Grundstück am Hang rund um den Parkplatz und innerhalb desselben ein Drainagesystem zu installieren und die Drainagerohre außerhalb des Parkplatzes am Hang zu verlegen. Der innere Bereich des Parkplatzes am Hang sollte mit einer Mischung aus Sand und Schotter oder Split verfüllt werden.

Den oberen Bereich des Parkplatzes und der Straße haben wir mit der mittleren Zone des Grundstücks am Hang über eine Betontreppe verbunden. Für einen besseren ästhetischen Effekt und zur Verankerung der Treppe im Boden am Hang haben wir sie S-förmig ausgeführt. Zur besseren Befestigung der Treppe im Boden wurden ebenfalls Winkelprofile eingeschlagen, die dann mit dem Bewehrungskorb der Treppe verbunden wurden. Es ist zu beachten, dass monolithische Betonteile nicht länger als 30 Meter gegossen werden sollten. Andernfalls sollten Dehnungsfugen vorgesehen werden, um Rissbildung durch Temperaturschwankungen zu verhindern.	Jede Terrassenebene auf dem Grundstück am Hang sollte mit einem Drainagesystem zur Ableitung von Regenwasser ausgestattet werden. Bei Gefahr eines großen Wasserzuflusses von oben am Hang sollte eine Betonablenkvorrichtung mit Wasserableitung über ein Betonbett nach unten ins Gelände errichtet werden. Eine gute Entwässerung des Bodens auf der zweiten Terrasse des Grundstücks am Hang vor dem Hausfundament ist unbedingt erforderlich. Optimales Fundament am Hang: ein Stützenfundament mit Rost oder ein eingetieftes monolithisches Kellergeschoss auf einer monolithischen Betonplatte.

Anlage von Terrassen auf einem Hanggrundstück.	Endgültige Ansicht des terrassierten Hanggrundstücks.

Schutzmaßnahmen an rutschgefährdeten Hängen werden gemäß SP 116.13330.2012 Ingenieurtechnischer Schutz von Gebieten, Gebäuden und Bauwerken vor gefährlichen geologischen Prozessen geregelt.
Abs. 5.3.1.5 An den geschützten Hängen muss ein ungehinderter Abfluss von Oberflächenwasser gewährleistet sein. Stauwasser in abflusslosen Bereichen und das Eindringen von Wasser von angrenzenden Gebieten auf den Hang ist nicht zulässig. Auf Terrassen müssen Wasserableitungen (Hanggraben) vorgesehen werden, und an Stellen, an denen Grundwasser austritt, müssen Drainagen installiert werden. Die Errichtung von Kläranlagen in der rutschgefährdeten Zone ist nicht zulässig.
5.3.1.10 Zur Erreichung der erforderlichen Absenkung des Grundwasserspiegels werden folgende Arten von Entwässerungsanlagen eingesetzt:
— Grabendrainagen (offene Gräben und Rinnen);
— geschlossene Drainagen (mit Filtermaterial gefüllte Gräben) zur Trockenlegung des Rutschkörpers, in der Regel für eine kurze Lebensdauer ausgelegt;
— Rohrdrainagen (einschließlich flachverlegter) und Stollendrainagen — in stabilen Zonen außerhalb beweglicher Böden zur Unterbrechung des Grundwasserstroms bei langer Lebensdauer;
— Schichtdrainagen an Stellen, an denen Grundwasser an Hängen (Böschungen) austritt — zur Vermeidung von Suffosion und im Untergrund von Anschüttungen (Banketten);
— Wasserhaltungsbrunnen verschiedener Art (einschließlich artesischer und Schluckbrunnen) in Kombination mit Drainagen oder an deren Stelle, wenn sie effektiver oder zweckmäßiger sind.

Siehe auch:

Überwinterung von Dahlien im Freiland

Die Abbildung zeigt ein Streifenfundament mit einer abgestuften Betonvorbereitung für ein Gebäude am Hang. Die Lastbegrenzung für diesen Fundamenttyp am Hang beträgt 70 kN/m². In diesen Wert passt praktisch jedes Ferienhaus bis zu zwei Stockwerken aus leichten Wandmaterialien (Holz, Rahmenbauweise, Porenbeton). Einschränkungen für die Verwendung dieses Fundamentschemas am Hang: Der Boden darf nicht lehmig sein, die Neigung muss gering sein, der Boden muss verdichtet und fest sein. Dieser Fundamenttyp darf nicht auf dem aufgefüllten Teil des Grundstücks am Hang errichtet werden, wie in der Abbildung zu Beginn des Artikels gezeigt.

Bei diesem Fundamenttyp am Hang wird die fruchtbare Bodenschicht um 10–15 cm abgetragen, es werden terrassierte Gräben am Hang mit einer Tiefe von 45 cm bis 100 cm ausgehoben (je mehr Ton im Boden, desto tiefer). Die Breite der Gräben beträgt 65 cm. Es ist sehr wichtig, die Dichte des Bodens unter den Terrassen nicht zu stören. Die Höhe der Terrassenstufen entspricht der Dicke der Betonplatte — 25 cm. Die Überlappungslänge der abgestuften, bewehrten Betonvorbereitung beträgt zwei Stufenhöhen (25 cm x 2 = 50 cm). Die Vorbereitung wird mit einer Lage Bewehrung in der unteren Hälfte bewehrt, wo der Beton Zugbelastungen ausgesetzt ist. Die Druckbelastungen im oberen Teil der Betonplatte werden durch den Druck des Betonstreifenfundaments ausgeglichen. Auf Wunsch kann die Vorbereitung auch zweilagig bewehrt werden. Aus der Vorbereitung wird Bewehrung zur Verbindung mit dem Fundamentstreifen und der Bodenplatte ausgeführt.

Das Betonkissen wird auf eine Schicht Polyethylenfolie (Abdichtung) gelegt. Die Betonzusammensetzung für das Fundament am Hang: 1 Teil Zement, 1 ½ Teile Sand und 3 Teile Schotter nach Volumen. Die Dicke des Streifens wird anhand der Gebäudelast und des Bodentyps berechnet (im Durchschnitt 30 bis 65 cm). Die Höhe des oberirdischen Teils des Streifenfundaments am Hang darf das Vierfache seiner Dicke nicht überschreiten. Das heißt, wenn die Fundamentdicke 40 cm beträgt, beträgt die maximale Höhe des Streifens am unteren Punkt entlang des Hangs — 40 cm x 4 = 160 cm. Der Streifen wird mit 4 Bewehrungsstäben d12-d14 mit einer Bindung alle 0,5 Meter bewehrt, wobei die Bewehrung mit der darunter liegenden Vorbereitung und Bewehrungsauslässen in die darüber liegende Bodenplatte verbunden wird. Die Bewehrung der Stufen erfolgt mit schrägen Bewehrungsstäben, die mit geraden Stäben mit einer Überlappung von mindestens 60 cm verbunden sind.

Bei Höhen der Bodenplatte über dem Hang von bis zu 60 cm — wird der Innenraum des Streifenfundaments am Hang abgedichtet und mit Sand (mit Blähton) verfüllt. Der Sand wird verdichtet, darauf wird eine Abdichtung (PE-Folie) gelegt und eine monolithische Bodenplatte gegossen. Bei Höhen unter der Platte von mehr als 60 cm — wird die Platte als hängende Platte ausgeführt.

Außen wird das Fundament mit Anstrich- und Schweißbahnabdichtung abgedichtet und mit 5-10 cm XPS gedämmt. Auf der Hangseite und an den Seiten des Fundaments am Hang wird das Fundament mit einem Drainagevlies geschützt. Rund um das Fundament am Hang werden Drainagerohre zur Wasserableitung verlegt.

Monolithisches Plattenfundament am Hang

Eigenschaften des Streifenfundaments

Diese Art von Fundament kann nur gewählt werden, wenn der Hang gering ist. Auch mögliche Gegenanzeigen der Geodäten sollten berücksichtigt werden. Wenn keine vorhanden sind, ist ein flach gegründetes Streifenfundament durchaus geeignet.

Wenn die Neigung erheblich ist, ist es besser, ein abgestuftes Streifenfundament zu wählen. Sein Vorteil ist die Tatsache, dass es in Form von Stufen errichtet wird, die je nach Neigung an Höhe zunehmen. Dies hilft, mit eigenen Händen ein ausreichend stabiles Fundament zu schaffen, das erhebliche Belastungen von der Hangseite aushalten kann.

Auf Grundstücken, die durch eine erhöhte Beweglichkeit gekennzeichnet sind, sollte man jedoch besser ganz auf die Verwendung dieser Fundamentart verzichten.

Aufbau des Streifenfundaments auf geneigter Oberfläche

Die Errichtung eines Streifenfundaments am Hang erfordert die Berücksichtigung einiger wichtiger Punkte. Insbesondere:

der Hangwinkel, der der wichtigste Parameter bei der Wahl eines bestimmten Fundamenttyps ist;
die Bodenbeschaffenheit, die die Tiefe der Gründung sowie die Gestaltung des Entwässerungssystems beeinflusst;
der Grundwasserspiegel. Dieser Parameter beeinflusst die Gründungstiefe sowie die Gestaltung der Abdichtungsschicht.

Besondere Aufmerksamkeit ist der Einrichtung der Drainage zu widmen, da die Hauptursache für die Beschädigung des Fundaments an einem Hang das von oben kommende Wasser ist, das die Hausbasis untergraben kann.

Wahl des Fundaments für felsige Oberflächen

Beim Bau eines Gebäudes auf felsigem Boden können folgende Fundamente verwendet werden:

Ein tiefgelegtes Streifenfundament wird hauptsächlich dann verwendet, wenn das Grundstück nicht aus massivem Fels besteht und die Möglichkeit besteht, die Konstruktion in einer Tiefe von mindestens 70 cm zu verlegen. Bei der Gründung sind eine Reihe von Arbeiten durchzuführen. Zunächst muss der Boden bis zu einer bestimmten Tiefe abgetragen und eine Baugrube ausgehoben werden. Auch die Nivellierung des Geländes und die Anlage von Gräben werden durchgeführt. Nach dem Aushub wird ein Sandbett eingebaut. Seine Dicke sollte etwa 30 cm betragen. Darüber wird eine Abdichtung verlegt. Sobald der Untergrund vorbereitet ist, werden die Schalung, der Bewehrungsgurt und das Betonieren durchgeführt.
Ein flachgegründetes Streifenfundament wird in einer Tiefe von 30 cm angelegt. Da die Tiefe gering ist, kann auf ein Sandbett verzichtet werden. Wenn der Boden eben ist, kann auch auf den Bewehrungsgurt verzichtet werden. Dadurch lassen sich beim Fundamentbau etwas Kosten sparen.
Es gibt Beispiele für die Verwendung von Plattenfundamenten, aber unter Berücksichtigung aller Besonderheiten ist die Errichtung dieser Fundamentart auf felsigem Boden eine äußerst kostspielige Maßnahme. Folglich gewinnen günstigere Varianten.

Die optimale Lösung für felsigen Boden ist ein Pfeilerfundament. Die Konstruktion besteht aus Pfeilern mit einem Rost. Die Pfeiler werden etwas tiefer gesetzt, was dem Fundament Stabilität verleiht. Der Vorteil dieses Fundaments liegt in der schnellen Errichtung und den geringen Kosten.

Vorbeugende Maßnahmen

Vor dem Bau eines Gebäudes auf einem Grundstück mit Hang sollte man über vorbeugende Maßnahmen nachdenken. Spezielle Maßnahmen zur Verstärkung des Fundaments helfen, ein Abrutschen des Bodens zu vermeiden. Oft wird zwischen zwei möglichen Optionen gewählt:

Verstärkung mit mechanischen Methoden. Dazu werden Metallstreben verwendet, die den Hang entlang eingegraben werden;
das Anpflanzen von Pflanzen mit einem gut entwickelten Wurzelsystem. Diese Methode ist die effektivste und billigste und erfüllt neben der praktischen auch eine dekorative Funktion.

Vor dem direkten Fundamentbau ist es wünschenswert, sich von der hohen Tragfähigkeit des jeweiligen Bodens sowie der Standsicherheit des Hanges zu überzeugen. Laut Norm ist eine Neigung von 27 bis 31 Grad für Sandböden und bis zu 70 Grad für Lehmböden sicher.

Schalung für das Fundament am Hang

Errichtung des Fundaments auf unebenem Gelände

Beim Kauf eines Grundstücks für den zukünftigen Bau werden oft ebene Flächen ohne sichtbare Neigungen ausgewählt. Aber es ist nicht immer möglich, ein solch ideales Grundstück für die Bebauung zu finden. Auch hat nicht jeder Bauherr genug Geld, um große Neigungen oder Unebenheiten zu beseitigen, so dass er oft gezwungen ist, auf traditionelle Fundamentarten zu verzichten.

Beim Bau des Fundaments auf einem abschüssigen Grundstück ist es oft ausreichend, eine Sand-Kies-Schüttung vorzunehmen. Eine solche Möglichkeit besteht, wenn der Neigungswinkel einige Grad beträgt und es finanziell sinnvoll ist, ein Polster zu schaffen.

Aber eine solche Variante ist nicht geeignet, wenn die Neigung fünf oder mehr Grad beträgt. In solchen Fällen wird die Planung von Fundamenten des Stufentyps praktiziert, bei dem die Hauptlast auf der oberen Terrassenplatte liegt und die Stufen bis zum tiefsten Punkt abfallen. Es ist klar, dass solche Fundamente zuverlässig verstärkt werden müssen, damit keine Verformung einzelner Stufen oder der tragenden Platte auftritt.

Erforderliche Werkzeuge und Materialien

Unabhängig davon, welche Art von Streifenfundament Sie selbst bauen möchten, ob flach gegründet oder gestuft, unterscheidet sich die Liste der benötigten Materialien und Werkzeuge kaum. Also benötigen Sie:

Schaufel;
Holzpflöcke;
Sand; nasser Sand ist verwendbar;
Zement;
Kies;
Maßband;
Bewehrungsstäbe;
Schweißgerät;
Kelle;
Material für die Abdichtungsschicht;
Wasserwaage.

Garagenprojekte am Hang

Wenn man die meisten verschiedenen architektonischen Lösungen bei der Gestaltung einer Garage am Hang genau betrachtet, kann man zu einer überraschenden Schlussfolgerung kommen. Ein Garagenraum kann praktisch an jedem Hang gebaut werden, wichtig ist nur, das Gebäude richtig an das Wohnhaus anzubinden.

Klassische Varianten der Anbindung der Garage an das Gebäude am Hang

Die häufigste Variante ist die Einrichtung eines Garagenraums als Kellergeschoss des Gebäudes, das entlang der Falllinie des Hangs angeordnet ist. Die Praktikabilität und Bequemlichkeit einer solchen Lösung lässt keine Zweifel, aber eine Garage im Keller wird nur gebaut, wenn ein massives Gebäude und ein relativ flacher Hügel vorhanden sind.

Wenn sich der Neigungswinkel der Oberfläche auf dem Grundstück ändert, muss an einem solchen Hang eine Konstruktion mit einer deutlichen Vertiefung des Kellers und der Garage in den Boden angewandt werden, und sogar mit einer teilweisen Unterbrechung des Erdgeschosses auf Pfahlstützen.

Die Garagenbox auf überdachten Hängen kann vom Hauptwohngebäude 'abgetrennt' und zur Seite der Fassade verschoben werden, wodurch Platz für die Einrichtung einer ebenen Fläche für eine offene Terrasse oder einen Garten direkt vor dem Haus geschaffen wird.

Bei Bedarf kann die Garage sogar als künstlicher Tunnel, der zum Wohnhaus führt, versteckt werden.

Wenn der Hang einen ausreichend großen Neigungswinkel hat, ist es am einfachsten, auf das Kellergeschoss zugunsten eines Pfahlfundaments zu verzichten. In diesem Fall ist die optimale Variante für die Einrichtung einer Garage am Hang die Unterbringung im Erdgeschoss.

Wenn es notwendig ist, die Garagenbox vollständig aus dem Boden an den Hang zu ziehen, ist die beste Lösung die Errichtung eines Plattenfundaments auf Stahlbetonpfählen. Unabhängig von der Dicke der Ton- und Humusschicht erreichen die Pfähle leicht das Felsfundament, was eine stabile Position der Konstruktion bei jedem Wetter und jeder Windlast auf das Gebäude gewährleistet.

Die praktischsten Garagenkonstruktionen am Hang

Bei sehr steilen Hängen werden Wohngebäude größtenteils als Terrassenplattformen auf kurzen Pfählen errichtet. Die Verwendung neuer Materialien und Lösungen ermöglicht eine unkonventionelle Herangehensweise an die Frage der Einrichtung eines Garagenraums am Hang eines Hügels.

Anstatt das Auto standardmäßig im Keller oder in einem Anbau zu verstecken, schlagen moderne Designer vor, die Garage im zweiten Stock des Gebäudes zu installieren, mit Einfahrt von der Seite. Unter solchen Bedingungen muss die Art der Einfahrt zur Garage als gewundener serpentinenartiger Straßenabschnitt geändert werden, aber diese Lösung hat ihre Vorteile:

In diesem Fall wird die Garagenbox als Anbau hergestellt, der sich auf Höhe des zweiten Stocks oder sogar auf dem Dach des Gebäudes befindet. Unter solchen Bedingungen ist es beim Bau des Gebäudekastens einfacher, die Pfähle und tragenden Elemente des Obergeschosses zu verstärken und den 'Dachboden' für den Garagenraum zu nutzen. Aufgrund der Sonnenfülle wird der Anbau sehr trocken und warm, selbst im Winter; anstelle von Drainage und Festigkeit der Platte muss man sich um die Einrichtung eines stabilen leichten Daches kümmern.

Planung des Baus

Diese Arbeitsphase ist die wichtigste, da die Qualität des Baus vollständig von der Qualität der durchgeführten Berechnungen abhängt. Im Plan muss das Hauslayout klar positioniert werden. Dazu muss der tiefste Punkt des Bodens gefunden werden. Von dieser Markierung aus verläuft das Fundament etwas unterhalb des Gefrierpunkts des Bodens. Zu diesem Wert müssen etwa 50 cm für eine Schicht aus Schotter, Sand und Kies hinzugefügt werden.

Wenn das Grundstück in einer Gegend liegt, in der häufig starke Winde oder Frost auftreten, muss die Notwendigkeit eines Grabens von etwa 2-2,5 m berücksichtigt werden. Der obere Teil des Fundaments sollte etwas über der Bodenoberfläche liegen.

Vorteile des Schraubpfahlfundaments auf Grundstücken mit großen Höhenunterschieden

Hochwertige Schraubpfähle, die von Fachleuten installiert werden, haben eine Reihe von Vorteilen. Schraubpfähle widerstehen erfolgreich verschiedenen Arten von äußeren Einflüssen:

Belastung durch das Gewicht des 'Kastens' und des Daches.
Verschiebungen einzelner Bodenschichten in Längs- und Querrichtung.
Atmosphärischen Faktoren (Niederschlag, starke Winde usw.).

Die Lebensdauer von Schraubpfahlfundamenten wird in Jahrzehnten gemessen. Dabei können einzelne Pfähle durch neue ersetzt werden, ohne die Konstruktion zu beeinträchtigen. Der Hauptvorteil einer solchen Konstruktion sind die geringen Kosten im Vergleich zu Streifen- und Stufenfundamenten.

Ein Haus am Hang, das auf einem Schraubpfahlfundament errichtet wurde, bietet mehrere Vorteile im Vergleich zu einem Wohnhaus auf ebenem Gelände. Die wichtigsten Vorteile sind:

Schutz vor durchdringenden Winden (bei richtiger Ausrichtung des Wohnhauses nach Süden).
Keine Gefahr von saisonalen Überschwemmungen (bei einer installierten Entwässerungsanlage).
Möglichkeit der Anlage einer malerischen Landschaft (kann schrittweise erfolgen, je nach verfügbaren Mitteln).
Ideale Aussicht auf die umliegende Landschaft, einschließlich entfernter Punkte (dank der Lage auf dem Hügelkamm).
Einsparungen bei Heizung und Strom im Winter (durch reduzierte Wärmeverluste, Zugluftfreiheit und längere Tageslichtdauer).

Darüber hinaus heben Experten weitere Vorteile der Pfahlkonstruktion hervor:

Beständigkeit gegen Frosthebung und jegliche Bodenverschiebungen;
ungehinderter Abfluss von Wasser (durch die punktuelle Anordnung der Schraubpfähle).

Einzelheiten des Installationsprozesses von Schraubpfählen

Metallschraubpfähle bieten eine Reihe von Vorteilen:

einfache Montage;
Möglichkeit der ganzjährigen Durchführung von Arbeiten (unabhängig von Wetter, Lufttemperatur und Jahreszeit);
erschwingliche Kosten;
erhöhte Zuverlässigkeit;
Möglichkeit des Eindrehens von Schraubpfählen in Hänge mit einer Neigung von bis zu 45°.

Als kleiner Nachteil eines Pfahlhauses wird das Fehlen eines Kellers angesehen, dies wird jedoch durch die Stärken der Konstruktion vollständig ausgeglichen.

Die Abfolge der Errichtung des Pfahlfundaments sieht wie folgt aus:

Die Auswahl der Elemente erfolgt auf der Grundlage von Berechnungen unter Berücksichtigung des Neigungswinkels. Es wird stets eine kleine Toleranz für die Anpassung eingeplant.
Das Gelände wird markiert.
Die Pfähle werden nacheinander mit einem Ende in den Boden eingebracht und mit speziellen Geräten eingeschraubt. Man beginnt am höchsten Punkt des Grundstücks und arbeitet sich schrittweise entlang des Umfangs nach unten vor.
Nach dem Eindrehen werden die Schraubpfähle auf gleiche Höhe gebracht und überflüssige Stücke abgeschnitten.
Die Schraubpfähle werden mit Betonmörtel verfüllt.
Die Montage des Rostes aus monolithischem Stahlbeton oder Holz erfolgt, nachdem zuvor eine Schalung mit Boden und vertikalen Seitenwänden verlegt wurde.

Zusätzliche Sicherheitsmaßnahmen auf dem abschüssigen Gelände

Es reicht nicht aus, ein stabiles Fundament zu legen und den Rohbau des zukünftigen Hauses auf geneigtem Boden zu errichten. Während des Bauprozesses müssen zusätzliche Maßnahmen ergriffen werden, um komfortable und sichere Bedingungen für das dauerhafte Wohnen zu schaffen. Hier ist eine Liste der wichtigsten Maßnahmen:

Verstärkung der Abdichtung, um das Wohnhaus vor dem Eindringen von Schmelz-, Regen- und Grundwasser sowie vor Unterspülung des Fundaments zu schützen.
Installation eines Drainage- und Regenwassersystems für eine effektive Wasserableitung. Andernfalls wird das den Hang hinabfließende Wasser nach und nach die oberen Bodenschichten auswaschen und schnell das Fundament erreichen.
Zonale Bodenbefestigung rund um das Haus auf verschiedene Weise.

Fazit:

Ein zuverlässiges Haus auf einem Hanggrundstück zu bauen, ist durchaus realisierbar, wenn man als Fundament Schraubpfähle verwendet. Sie sind ideal für Küstengebiete sowie für instabile und sumpfige Böden. Die Verlegung des Fundaments ist preisgünstig, erfolgt in kurzer Zeit und ist unabhängig von Jahreszeit und Wetterbedingungen. Schraubpfähle helfen, die Zerstörung und Verformung der gesamten Konstruktion sowie Erdrutsche zu verhindern. Gleichzeitig verleihen sie dem Bauwerk Leichtigkeit und Schwerelosigkeit, da sie breite Perspektiven für die Planung und Errichtung einer originellen „Box“ eröffnen.

Regeln für ein gutes Fundament

Das Plattenfundament ist das zuverlässigste und teuerste. Im Landhausbau wird es selten verwendet, daher konzentrieren wir uns auf das Streifen- und das Säulenfundament.

Streifenfundament

Das Streifenfundament ist ein durchgehendes Band, das unter allen tragenden Wänden des Hauses verläuft. Dies ist der am weitesten verbreitete Typ unter unseren Bedingungen. Es eignet sich für ein Haus aus jedem Material, einschließlich Ziegel, Schaumbeton, Stahlbeton, Blockhaus. Das Streifenfundament kann aus Betonblöcken (FBS – massive Fundamentblöcke) oder aus monolithischem Stahlbeton der Güteklasse M250-350 hergestellt werden.

Säulenfundament

Ein solches Fundament wird für leichte Holzrahmenhäuser verwendet. Die Säulen werden in der Regel aus Vollziegel (Keramik), seltener aus monolithischem Stahlbeton der Güteklasse M250-350 oder aus Betonblöcken (FBS) hergestellt.

Streifenfundament (Pfahl)

Metallpfähle werden in die erforderliche Tiefe eingeschraubt (tiefer als die Frosttiefe) und an der Oberfläche mit Metallbindern oder Bewehrung verbunden. So entsteht eine Struktur, die einem Streifenfundament ähnelt. Normalerweise werden auf Pfählen leichte Häuser errichtet. Für schwere Häuser sind sie zu teuer und unrentabel.

Der Vorteil dieser Art von Fundament liegt in der Bauzeit. Man muss nicht auf das vollständige Aushärten des Betons warten. Und man muss sich keine Gedanken darüber machen, wohin mit dem Aushub, der beim Ausheben des Grabens anfällt.

Was ist zu prüfen?

Um das Fundament zu berechnen, müssen Sie zwei Parameter kennen – welche Bodenart auf Ihrem Grundstück vorliegt und welches Haus Sie möchten (genauer gesagt, müssen Sie die ungefähre Masse des zukünftigen Hauses abschätzen).

Bewerten Sie mit einem Lineal, wie viel Wasser sich über Nacht in den Schürfgruben angesammelt hat. Wenn das Wasser unter der Frosttiefe liegt, kann der Grundwasserspiegel bei der Berechnung des Fundaments ignoriert werden. Wenn das Wasser höher gestiegen ist, müssen Sie eine Drainage anlegen und diese berücksichtigen.

Und schließlich die letzte Möglichkeit: Sie konnten überhaupt nichts bohren, weil Sie auf eine feste Platte (z. B. Kalkstein) gestoßen sind. Das ist die beste Möglichkeit! Felsgestein ist der optimale natürliche Untergrund für ein Haus.

Welches Fundament eignet sich für tonige und lehmige Böden? Es gibt zwei Varianten:

1. Das Fundament wird unter die Frosttiefe eingegraben. Für die Region Moskau – auf 160 cm (um eine kleine Reserve zu haben). Oft erweist sich ein Pfahlfundament als die günstigste Lösung.

2. Das Fundament wird an der Erdoberfläche platziert, aber in diesem Fall muss unbedingt ein Graben 0,5 m unter der Fundamentsohle und 0,5 m zu den Seiten seiner Seitenflächen ausgehoben werden. Der Graben wird 0,5 m mit Sand gefüllt. Nach der Errichtung wird das Fundament an den Seiten mit Sand bedeckt, so dass es schließlich vollständig in einer Sandumhüllung liegt, die das Quellen der Tone ausgleicht.

Bei leichten Holzskeletthäusern auf Pfeilerfundamenten in Lehmböden ist es sehr wichtig, die Pfeiler nur in einer Sandumhüllung zu platzieren. Andernfalls kommt das geringe Gewicht des Gebäudes nicht mit der Bodenbeweglichkeit zurecht, und das Haus wird bereits nach dem ersten Winter beschädigt. Ein schweres Gebäude drückt das Fundament zuverlässig nieder, und das ist dann nicht mehr so gefährlich.

Welche Betongüte sollte man wählen?

Wenn Sie ein sehr leichtes Rahmenplattenhaus mit einem Füllmaterial wie Polyurethanschaum haben, dann ist für ein Streifenfundament Beton der Güteklasse M150-M200 geeignet. Für massivere Gebäude wird Beton der Güteklasse M250-M350 benötigt.

Wenn das Betonvolumen gering ist – 1-2 Kubikmeter – ist es einfacher, eine Zement-Sand-Mischung der Güteklasse M250-350 und grobe Gesteinskörnung mit einer Körnung von 10-20 mm zu kaufen und den Beton selbst herzustellen. Wenn 3 Kubikmeter oder mehr benötigt werden, ist es besser, werksseitig hergestellten Beton zu bestellen. Werksbeton ist auf jeden Fall hochwertiger, vorausgesetzt (was wichtig ist), dass es in Ihrer Umgebung ein Betonwerk gibt.

Etwa zwei Stunden nach dem Anmachen (also dem Mischen mit Wasser) beginnt der Zementleim zu erstarren, es bildet sich eine Kristallstruktur, die später die Grundlage der Betonfestigkeit bildet. Den Beton nach dem Beginn des Erstarrens weiterzumischen, ist eine sichere Methode, ihn zu ruinieren. Und es ist noch sinnloser, den eingedickten Beton mit Wasser zu verdünnen.

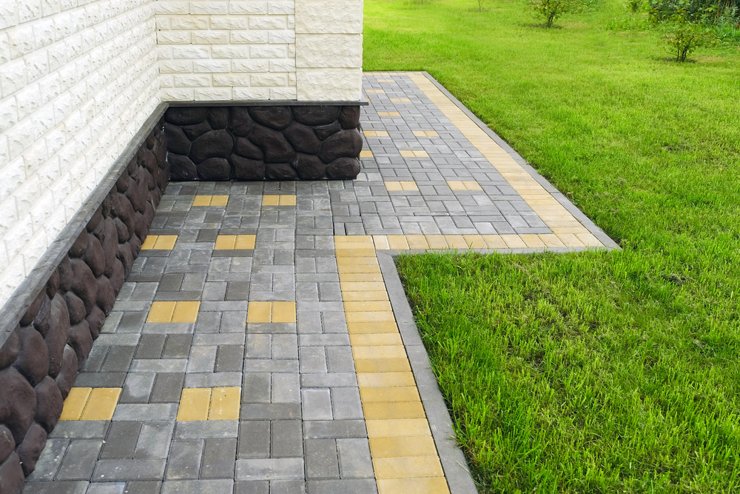

Welcher Beton eignet sich für eine Fundamentabdeckung?

Für die Fundamentabdeckung wird am häufigsten Schwerbeton gewählt. Die Festigkeit des Betons ist nicht sehr wichtig; es genügt, die übliche Güteklasse M300 zu verwenden. Die wichtigsten Betoneigenschaften sind die Frostbeständigkeitsklasse F und die Wasserdurchlässigkeitsklasse W. Für die Abdeckung sollte man Beton der Klassen F100-150 und W6-8 verwenden.

Erforderliche Bedingungen:

1. Der Untergrund der Abdeckung muss aus sandigem, gut verdichtetem Boden bestehen.

2. Die Abdeckung wird mit einem Gefälle von der Hauswand weg ausgeführt, um den Wasserabfluss zu gewährleisten und eine Ansammlung auf der Oberfläche zu verhindern.

3. Die Betonabdeckung muss mindestens 8 cm dick sein und unbedingt mit einem Stahlgitter mit einer Maschenweite von höchstens 10x10 cm und einem Durchmesser von 3-5 mm bewehrt sein.

4. Der Abdeckungsstreifen muss mit Dehnungsfugen von 5-10 mm Dicke im Abstand von jeweils 1 Meter durchtrennt werden, um Rissbildung zu vermeiden.

5. Eine Dehnungsfuge von 5-10 mm ist auch auf der gesamten Länge der Anschlussstelle an die Hauswand erforderlich.

6. Alle Dehnungsfugen müssen unbedingt mit einer elastischen Dichtung – einem Dichtstoff – gefüllt werden, der das Eindringen von Feuchtigkeit verhindert und der Betonabdeckung ermöglicht, sich bei Erwärmung oder Abkühlung frei auszudehnen bzw. zusammenzuziehen. Die elastische Dichtung ist ein Verschleißteil. Die Fugen müssen überwacht und umgehend repariert werden. Im Vergleich zur Reparatur der Abdeckung ist dies jedoch nicht besonders aufwendig.

Das Fundament muss unter der Frostgrenze installiert werden. Schwarzarbeiter wissen das manchmal nicht und legen das Streifenfundament einfach auf den Boden. Nach einem Jahr reißt das Fundament an den Nähten. Ich habe ein Haus bei Terem auf einem Streifenfundament bestellt. Es wurde ordentlich tief angelegt. Das Fundament muss fachgerecht gelegt werden, ein Fehler kann teuer werden.
