Warum ist eine hochwertige Drucklufttrocknung in Produktionsprozessen wichtig?

Die Drucklufttrocknung ist ein obligatorischer Schritt im Pneumatiksystem, der einen reibungslosen Betrieb der Anlagen und eine gleichbleibende Produktqualität gewährleistet. Wenn die Feuchtigkeit nicht kontrolliert wird, zerstört Kondensat Rohrleitungen, verstopft Ventile und verwandelt hochpräzise Werkzeuge in «Schrott». Um die erforderliche Trockenheit zu erreichen und die Technik zu schützen, werden moderne Drucklufttrockner für Kompressoren eingesetzt. Im Folgenden finden Sie eine ausführliche Anleitung von der Auswahl des Trockners über dessen Wartung bis hin zu branchenspezifischen Beispielen.

Warum ist feuchte Druckluft gefährlich?

Stellen Sie sich eine Fabrik zur Herstellung von Kunststoffteilen vor: Aufgrund angesammelter Feuchtigkeit im Hydraulikkreis kommt es eines Morgens zu einem Notstopp der Linie. Die Diagnose der Ingenieure: Korrosion des Druckminderers, die zu Verlusten in Höhe von mehreren Tausend Euro führte. Dieser Mikro-Fall zeigt das Wesentliche:

• Wenn der Taupunkt über dem zulässigen Niveau liegt, verwandelt sich ein Teil der Feuchtigkeit in Tropfen.
• Kondensat sammelt sich an den tiefsten Stellen des Netzes und beschädigt Dichtungen und Lager.
• Die Öffnung durch ein einfaches Reparaturteam zieht sich über Tage hin – das Unternehmen steht still.

Um solche Situationen zu vermeiden, sind richtig ausgewählte Trockner und deren sachgemäßer Betrieb erforderlich.

Die wichtigsten Arten von industriellen Trocknern

Kältetrockner

Sie arbeiten nach dem Prinzip der Luftkühlung auf +3…+5 °C, wodurch die Feuchtigkeit kondensiert und entfernt wird. Geeignet für:

• allgemeine Produktionen (Metallbearbeitung, Maschinenbau);
• Autowerkstätten und Medienabteilungen;
• Werkstätten mit moderaten Anforderungen an den Taupunkt.

Vorteile: geringe Kosten, einfache Wartung, Kompaktheit. Nachteile: Sie senken den Taupunkt nicht unter −10 °C, sind empfindlich gegenüber negativen Eingangstemperaturen.

Fachberatung: Bewerten Sie vor der Auswahl die saisonalen Schwankungen der Lufttemperatur und das Vorhandensein von Vorschaltabscheidern – Schmutz im Wärmetauscher verringert die Effizienz um 15–20 %.

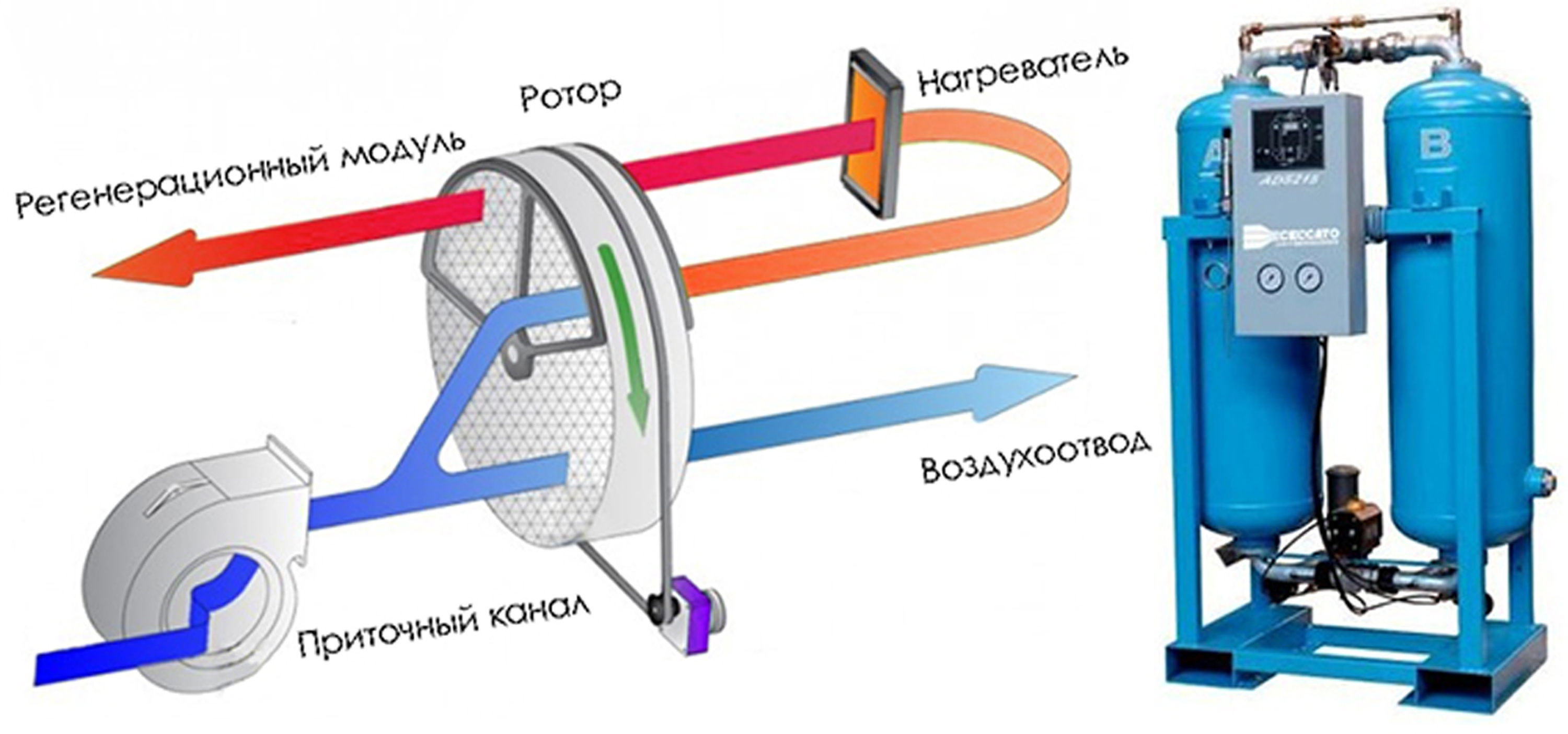

Adsorptionstrockner

Sie verwenden Silikagel oder Molekularsiebe, die bei jeder Temperatur Feuchtigkeit aufnehmen können. Modifikationen:

• Bei thermisch gesteuerter Regeneration wird das Adsorptionsmittel auf 200 °C erhitzt;
• Bei der Druckregeneration wird ein Teil des trockenen Stroms für die Wiederherstellung der Granulate verwendet.

Vorteile: Sie erreichen Taupunkte bis −70 °C und eignen sich für komplexe Prozesse (Labore, PET-Blasformen); Nachteile: Höherer Energieverbrauch und höhere Betriebskosten.

Membrantrockner

Durch eine semipermeable Membran entweicht Wasser schneller als Luft. Diese Lösung:

• benötigt keinen Strom, wenn die Luftzufuhr von einem externen Kompressor erfolgt;
• ist kompakt und mobil;
• ist leistungsbegrenzt – bis zu 500 Nm³/h.

Vorteile: Umweltfreundlichkeit, keine beweglichen Teile, minimaler Wartungsaufwand; Nachteile: Empfindlich gegenüber Verunreinigungen, ein Vorfilter ist erforderlich.

Vergleich von Trocknern: fünf Schlüsselparameter

• Taupunkt – die minimale Temperatur, auf die die Luft getrocknet werden kann;
• Leistung – das Volumen der getrockneten Luft pro Stunde;
• Energieverbrauch – wie viele Kilowattstunden für die Trocknung von jeweils tausend Kubikmetern aufgewendet werden;
• Abmessungen und Gewicht – wichtig für beengte Platzverhältnisse;
• Anforderungen an die Vorreinigung – Notwendigkeit der Installation von Abscheidern und Filtern.

Installation und Wartung: Schritt-für-Schritt-Anleitung

1. Vorbereitung der Hauptleitung: Installieren Sie einen Eingangsabscheider und einen Grobfilter.
2. Standortwahl: Vermeiden Sie das Einfrieren der Drainageleitung und stellen Sie den Zugang für Wartungsarbeiten sicher.
3. Erste Inbetriebnahme: Überprüfen Sie den Eingangsdruck und die Eingangstemperatur und stellen Sie sicher, dass keine Lecks vorhanden sind.
4. Monatliche Prüfung: Reinigung des Wärmetauschers (bei Kältetrocknern), Inspektion des Adsorptionsmittels und Austausch der Membran gemäß Anleitung.
5. Saisonale Überprüfung: Professionelle Diagnose der Dichtungen, Prüfung der Ablassventile und der Bypassventile.

Unsachgemäßer Betrieb ist die Hauptursache für 70 % der Ausfälle. Regeln Sie die Wartung und führen Sie ein Serviceprotokoll.

Vorteile einer qualitativ hochwertigen Trocknung

Investitionen in einen richtig ausgewählten Trockner amortisieren sich durch:

• Reduzierung der Ausfallzeiten um 40–60 % durch Vermeidung von Korrosion;
• Einsparungen bei Ersatzteilen und Schmierstoffen;
• Verlängerung der Lebensdauer von Kompressoren und Druckluftwerkzeugen;
• Senkung des Energieverbrauchs: Getrocknete Luft überträgt Energie besser;
• Verbesserung der Produktqualität, insbesondere in der Lebensmittel- und Pharmaindustrie.

Branchenszenarien

Lebensmittelindustrie

In einem Süßwarenbetrieb wurde die Feuchtigkeit der Druckluft von +5 auf −20 °C gesenkt. Ergebnis nach einem halben Jahr: 30 % weniger Schokoladenwarenfehler und stabiler Betrieb der Verpackungsanlagen ohne «Klebeffekt».

Pharmaindustrie

In Laboren zur Herstellung steriler Lösungen werden Adsorptionstrockner mit einem Taupunkt von −40 °C eingesetzt. Dadurch konnte das Kontaminationsrisiko verpackter Fläschchen ausgeschlossen und die GMP-Standards ohne Hinzuziehung externer sanitär-epidemiologischer Dienste (SES) eingehalten werden.

Verpackungsproduktion

Bei der Herstellung von PET-Behältern führte Feuchtigkeit zu Mikrorissen und Ausschuss. Der Membrantrockner half, die Ausschussrate um 15 % zu senken und die Geschwindigkeit der Linien ohne kostspielige Stillstände zu erhöhen.

Mikroelektronik und Laserschneiden

In der Leiterplattenfertigung führte selbst eine Restfeuchte von nur 1 ppm unter Druck nach dem Löten zu Ablösungen der Leiterbahnen. Die Einführung von Adsorptionstrocknern mit Druckregeneration gewährleistete einen stabilen Betrieb der Lasermodule und minimierte fehlerhafte Produkte.

Ein kompetenter Ansatz bei der Drucklufttrocknung ist der Schlüssel für störungsfreie Prozesse und geringere Gesamtkosten. Wählen Sie die für Ihre Aufgaben geeignete Technik, richten Sie den Service ein und vergessen Sie feuchtigkeitsbedingte Ausfälle.
