Rückschlagventile: Muffen- und Zwischenflanschventile: Konstruktion, Unterschiede und Anwendungsbereiche

Rückschlagventile sind entscheidende Elemente von Rohrleitungssystemen, die die Bewegung von Flüssigkeit oder Gas nur in eine Richtung ermöglichen. Sie verhindern den Rückfluss des Mediums und schützen Pumpen, Kompressoren und andere Geräte vor Schäden.

Es gibt verschiedene Arten von Rückschlagventilen, aber die in der Industrie und in kommunalen Systemen am häufigsten verwendeten sind Muffen- und Zwischenflansch-Rückschlagventile. Trotz ähnlicher Funktionen unterscheiden sie sich erheblich in Aufbau, Montageart und optimalem Anwendungsbereich.

In diesem Artikel betrachten wir, wie beide Ventiltypen aufgebaut sind, welche Vor- und Nachteile sie haben und welche Variante für bestimmte Betriebsbedingungen zu wählen ist.

1. Zweck und Funktionsprinzip des Rückschlagventils

Ein Rückschlagventil ist eine Vorrichtung, die das Arbeitsmedium (Wasser, Dampf, Gas, Öl usw.) nur in eine Richtung durchlässt und sich bei einem Rückflussversuch automatisch schließt.

Das Funktionsprinzip ist einfach:

• bei normaler Strömung des Mediums öffnet der Druck die Klappe, Scheibe oder Kugel des Ventils;

• bei Rückströmung drückt der Druck von der Gegenseite den Verschluss auf den Sitz und verschließt den Durchgang.

Ein solcher Mechanismus verhindert Druckstöße, Kavitation, Flüssigkeitsüberlauf und Schäden an Pumpenausrüstung.

2. Aufbau des Muffen-Rückschlagventils

Muffen-Rückschlagventil – eine kompakte Vorrichtung, die mittels Gewindeverbindungen (Muffen) an der Rohrleitung installiert wird.

Wesentliche Konstruktionselemente:

• Gehäuse (üblicherweise aus Edelstahl, Messing oder Gusseisen);

• Verschluss – kann als Scheibe, Kugel oder Federklappe ausgeführt sein;

• Feder, die bei Druckabfall das automatische Schließen gewährleistet;

• Dichtungselemente für die Dichtheit der Verbindungen.

Muffenventile werden in Systemen mit mäßigem Druck und kleinen Rohrdurchmessern (bis DN50) eingesetzt.

Vorteile von Muffenventilen:

• einfache Installation und Wartung;

• Kompaktheit und geringes Gewicht;

• Möglichkeit der Montage an eine bestehende Rohrleitung ohne Schweißen;

• relativ geringe Kosten.

Nachteile:

• Einschränkung hinsichtlich Durchmesser und Druck;

• geringere Beständigkeit gegen Vibrationen im Vergleich zu Flanschtypen;

• Unmöglichkeit der Installation an großen industriellen Hauptleitungen.

3. Konstruktion der Zwischenflansch-Rückschlagklappe

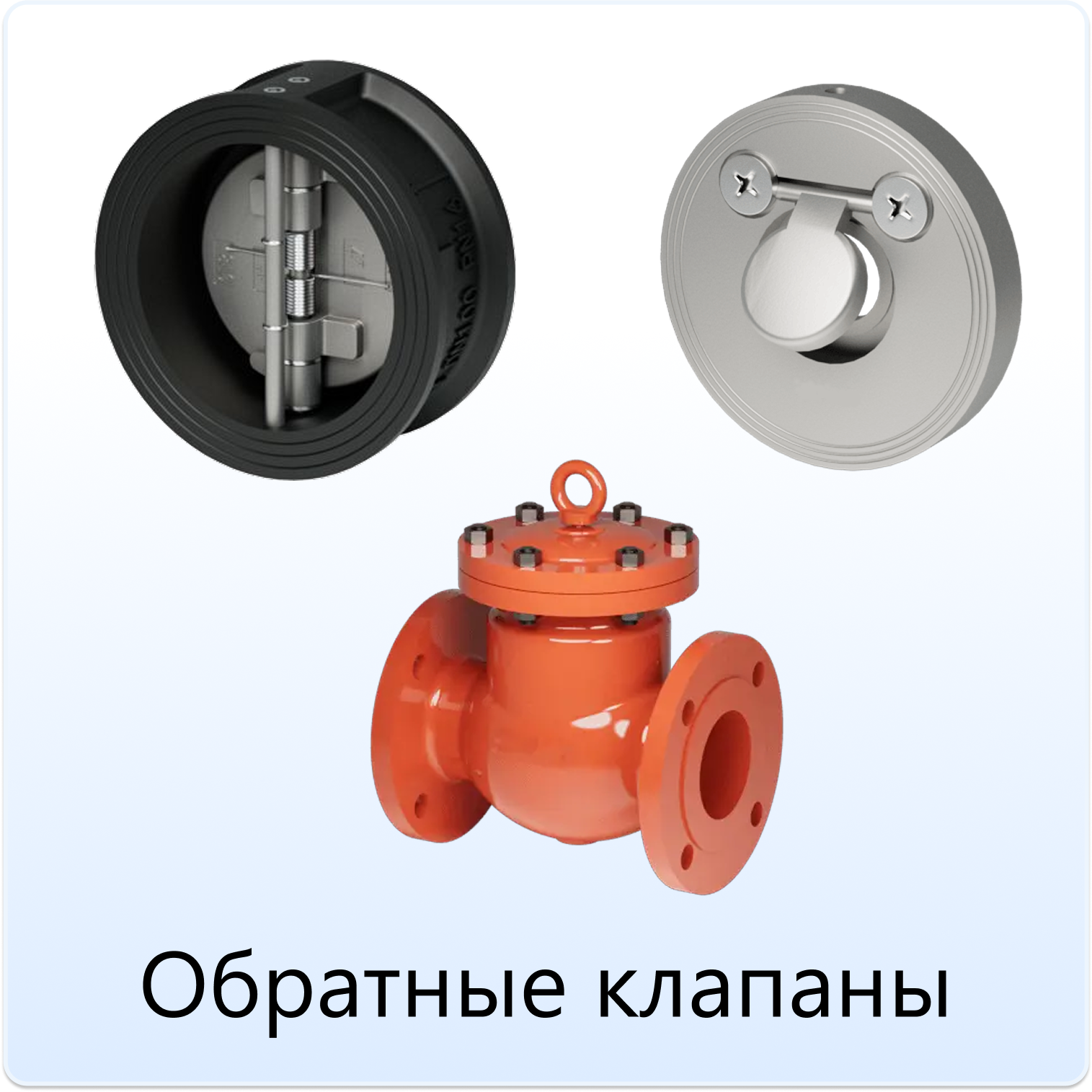

Das Zwischenflansch-Rückschlagventil wird zwischen zwei Rohrleitungsflanschen installiert und mit Klemmbolzen befestigt. Diese Lösung ist besonders in industriellen Systemen beliebt, wo eine Kombination aus Zuverlässigkeit und Kompaktheit wichtig ist.

Die Konstruktion umfasst:

• Gehäuse aus Edelstahl, Gusseisen oder Bronze;

• Verschluss (Scheibe, Klappe oder Flügel);

• Achse oder Feder, die das Öffnen und Schließen regelt;

• Dichtungsringe am Umfang zur Abdichtung der Verbindung.

Je nach Konstruktion werden die Zwischenflansch-Rückschlagventile unterteilt in:

• Scheibenventile (gefedert) - mit einer zentralen, durch eine Feder gehaltenen Scheibe;

• Doppelklappenventile (Flügelklappen) - mit zwei Diskushälften, die sich beim Durchfluss zusammenklappen.

Vorteile der Zwischenflansch-Rückschlagventile:

• hohe Dichtheit der Verbindung;

• Kompaktheit - minimale Länge zwischen den Flanschen;

• Widerstandsfähigkeit gegen Vibrationen und Druckstöße;

• breiter Durchmesserbereich (DN25–DN600 und mehr);

• Möglichkeit der Installation in jeder Position (horizontal, vertikal).

Nachteile:

• erfordert genaue Zentrierung bei der Installation;

• aufwändigere Demontage;

• etwas höhere Kosten als bei Muffenausführungen.

4. Anwendungsbereiche von Muffen-Rückschlagventilen

Muffen-Rückschlagventile werden am häufigsten eingesetzt in:

• Kalt- und Warmwasserversorgungssystemen;

• Heizkreisläufen (zur Verhinderung von Rückströmung);

• Sanitäranlagen in Privathäusern;

• Klimaanlagen und Flüssigkeitsumwälzsystemen;

• kleinen Pumpenanlagen.

Ihr Hauptvorteil ist die einfache Installation ohne komplexe Ausrüstung, was sie zur idealen Wahl für private und kleine gewerbliche Objekte macht.

5. Anwendungsbereiche von Zwischenflansch-Rückschlagventilen

Aufgrund ihrer erhöhten Festigkeit und Beständigkeit werden Zwischenflansch-Rückschlagventile in folgenden Systemen eingesetzt:

• Erdöl- und Gasindustrie;

• chemische Produktion (aggressive Flüssigkeiten und Gase);

• Energiewirtschaft - Dampfleitungen, Kesselanlagen;

• Wasseraufbereitung und Abwasser;

• Schiffbau und Maschinenbau.

Besonders gefragt sind doppelflügelige Zwischenflansch-Rückschlagventile, die einen minimalen hydraulischen Widerstand aufweisen und ein sanftes Schließen ohne Druckstöße gewährleisten.

6. Werkstoffe und Normen

Beide Typen von Rückschlagventilen werden aus korrosionsbeständigen Werkstoffen hergestellt, die den Branchenstandards entsprechen:

• AISI 304 / 316 - für die Lebensmittel-, Chemie- und Pharmaindustrie;

• Messing CW617N - für Hauswasserleitungen;

• Gusseisen EN-GJL-250 oder Stahl 20 - für industrielle Systeme mit geringer Aggressivität des Mediums;

• PTFE-Dichtungen - für aggressive Stoffe und Temperaturen bis +200 °C.

Die Ventile werden nach internationalen Normen hergestellt:

• ISO 5211,

• EN 1092-1,

• DIN 3202,

• GOST 12893.

7. Tipps zur Auswahl des Rückschlagventiltyps

Um die optimale Variante auszuwählen, müssen Sie Folgendes berücksichtigen:

1. Medienart – für aggressive Chemikalien oder heißen Dampf sind Edelstahl-Zwischenflanschmodelle vorzuziehen.

2. Durchmesser und Systemdruck – Muffenventile sind bis DN50 effektiv, darüber sind nur Flanschventile geeignet.

3. Einbaubedingungen – bei begrenztem Raum sind Zwischenflanschventile aufgrund der minimalen Länge zu bevorzugen.

4. Wartung – für Haushaltsanlagen ist es einfacher, Muffenventile zu verwenden, da sie sich leicht von Hand austauschen lassen.

5. Temperaturbereich – stellen Sie sicher, dass das Dichtungsmaterial für Ihren Temperaturbereich geeignet ist.

8. Fazit

Sowohl Muffen- als auch Zwischenflansch-Rückschlagventile erfüllen dieselbe Aufgabe: den Schutz des Rohrleitungssystems vor Rückfluss. Ihre Anwendungsbereiche unterscheiden sich jedoch.

• Muffenventile sind die Wahl für kleine Nennweiten, einfache Trinkwasser- und Heizungsanlagen, bei denen Kompaktheit und Montagefreundlichkeit wichtig sind.

• Zwischenflanschventile sind die Lösung für industrielle und anspruchsvolle Anlagen, bei denen Dichtheit, Druckbeständigkeit und Langlebigkeit gefordert sind.

Eine fachgerechte Auswahl des Rückschlagventiltyps unter Berücksichtigung der Betriebsbedingungen und der Medieneigenschaften gewährleistet einen unterbrechungsfreien, sicheren und langlebigen Betrieb der Rohrleitung.
